Los conectores CAZN crean una base VCU confiable para vehículos eléctricos

En la arquitectura de control electrónico de los vehículos eléctricos de nueva energía, la Unidad de Control del Vehículo (VCU) actúa como el "cerebro" del vehículo, coordinando la gestión del estado del vehículo, la potencia de salida, la gestión de la energía, la protección de la seguridad y la comunicación del bus CAN. Si bien a menudo se presta mucha atención a los algoritmos de VCU y la optimización del software, a veces se pasa por alto un requisito fundamental: incluso los algoritmos de control avanzados dependen de conexiones físicas estables para funcionar de manera confiable. Con una compatibilidad de hardware precisa, los conectores CAZN serie M proporcionan una base de conexión confiable para sistemas VCU, lo que admite una transmisión de señal estable y una integración eléctrica en todo el vehículo.

Comprender la VCU en un vehículo eléctrico

La VCU no genera energía directamente. En cambio, funciona como el centro de control del vehículo responsable de “detectar, tomar decisiones, ejecutar órdenes y proteger”.

En los vehículos de carreras eléctricos de Baja, como los que participan en la categoría eléctrica de la competencia de la Sociedad China de Ingenieros Automotrices de Baja, la VCU generalmente realiza cinco funciones clave.

1.Gestión del estado del vehículo: la VCU gestiona la secuencia de encendido y precarga de alto voltaje, conducción, carga y apagado por falla. Esto ayuda a prevenir condiciones inseguras causadas por la conexión directa del sistema de alto voltaje inmediatamente después del encendido.

2.Cálculo del par y distribución de potencia: la VCU convierte las señales del pedal del acelerador y del freno en comandos de par objetivo para el controlador del motor, lo que ayuda a lograr una entrega de potencia suave y predecible. En condiciones exigentes todoterreno de Baja, las señales de velocidad de las ruedas también se pueden utilizar para limitar el par y controlar la tracción para reducir el deslizamiento de las ruedas durante la aceleración o el cruce de obstáculos.

3.Gestión de energía: la VCU funciona con el sistema de gestión de batería (BMS) para gestionar la energía disponible según las condiciones de la batería. Cuando el SOC de la batería es bajo o la temperatura y el voltaje exceden los límites definidos, la VCU puede reducir la energía para protección mientras coordina el frenado regenerativo y la recuperación de energía.

4.Monitoreo de seguridad: en las carreras de Baja eléctrica, la VCU monitorea continuamente funciones como el dispositivo de plausibilidad del sistema de frenos (BSPD), el circuito de bloqueo de alto voltaje (HVIL), el monitoreo de aislamiento y los circuitos de parada de emergencia. Cuando se detecta una condición anormal, el sistema puede reducir la energía o desconectar el sistema de alto voltaje.

5.Comunicación y diagnóstico CAN: la VCU actúa como un centro de comunicación central, intercambiando mensajes entre el BMS, el controlador del motor, el grupo de instrumentos, el sistema de adquisición de datos y el sistema de telemetría. También registra códigos de falla para respaldar el análisis de datos posteriores a la carrera, la resolución de problemas y la calibración del vehículo.

Conectores CAZN para aplicaciones VCU

Los conectores M16 y M12 sirven como interfaces externas críticas para la VCU. Las señales de los sensores, los datos de comunicación y las conexiones de programación o servicio dependen de conectores para entrar y salir de la VCU.

Aunque los conectores no realizan las funciones informáticas de la VCU, proporcionan la conexión física entre la VCU y los subsistemas eléctricos del vehículo. Los conectores CAZN admiten esta arquitectura de tres formas clave.

1. Interfaces de alta densidad M16 de 16/19 pines

Los conectores M16 de 16/19 pines integran múltiples circuitos de señal a través de una única interfaz, lo que reduce la cantidad de puntos de conexión individuales en todo el vehículo. Menos puntos de conexión pueden simplificar la arquitectura del cableado y reducir los posibles puntos de falla. Esta configuración es adecuada para conexiones de comunicación y señales multicanal entre la VCU, el BMS, el controlador del motor y otros sistemas.

2. Interfaces codificadas en A M12 de 4 pines

Los conectores M12 con codificación A de 4 pines proporcionan interfaces estandarizadas para sensores y conexiones CAN. Se pueden utilizar con sensores de pedal de acelerador, freno, velocidad de rueda, temperatura y otros, lo que permite una transmisión confiable de datos operativos del vehículo en tiempo real a la VCU.

3.Blindaje y resistencia a vibraciones.

El motor eléctrico y el sistema de alto voltaje pueden generar interferencias electromagnéticas significativas, mientras que las carreras todoterreno exponen los componentes eléctricos a vibraciones severas y golpes mecánicos. Los conjuntos de cables blindados ayudan a mantener la integridad de la señal, mientras que las estructuras de conectores robustas ayudan a mantener conexiones seguras en condiciones operativas exigentes.

El valor central de la VCU radica en su proceso de control de circuito cerrado de "detección, toma de decisiones, ejecución de comandos y protección". El requisito previo para este proceso es la transmisión continua, precisa y en tiempo real de diversas señales y datos.

Los conectores CAZN M12 y M16 están diseñados para cumplir con los requisitos de conexión de las aplicaciones VCU y proporcionar la interfaz física entre la VCU y los sistemas eléctricos del vehículo. Las interfaces estandarizadas M12 con codificación A de 4 pines se conectan con el acelerador, el freno, la velocidad de la rueda, la temperatura y otros sensores, proporcionando información en tiempo real sobre la entrada del conductor y las condiciones de operación del vehículo para el cálculo y control del torque de la VCU.

Los conectores blindados M16 de 16/19 pines de alta densidad pueden transportar señales de comunicación entre la VCU, el BMS, el controlador del motor y los sistemas de telemetría integrados. Al consolidar múltiples circuitos en interfaces de alta densidad, ayudan a simplificar la arquitectura de conexión del vehículo y respaldan la transmisión confiable de comandos de control.

Conectores CAZN más allá de la VCU

La VCU es sólo una parte de la arquitectura eléctrica de un vehículo de carreras eléctrico de Baja. Basadas en el sistema eléctrico completo del vehículo, las soluciones de conectores CAZN también se pueden aplicar a otros puntos de conexión eléctrica.

Entre estas posibles aplicaciones, las extensiones de plataforma M12 y los conjuntos de cables sobremoldeados M16 brindan oportunidades prácticas para una mayor integración. Dado que el equipo de carreras ya utilizó productos CAZN M12 y M16, la arquitectura eléctrica, los procesos de engarzado y los requisitos de prueba se han validado prácticamente. Por lo tanto, se pueden considerar conectores de sensor CAZN M8, conectores M12 con codificación D/X, conectores M23, soluciones Ethernet y otros productos para aplicaciones adicionales en vehículos.

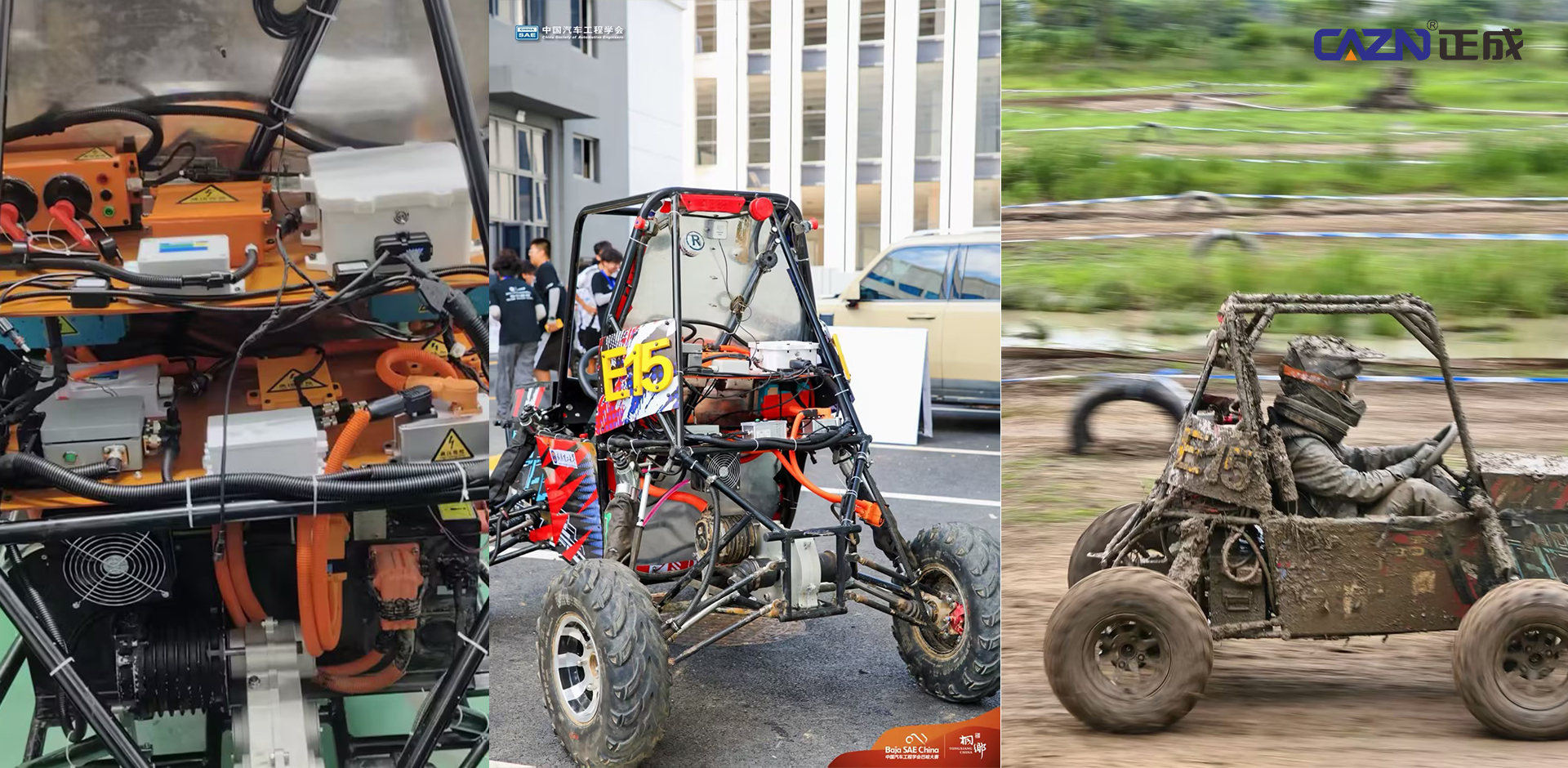

El vehículo de carreras eléctrico Baja WUTEB adopta un sistema de propulsión totalmente eléctrico. El motor eléctrico sirve como unidad de potencia, mientras que una batería de alto voltaje de nueva energía proporciona el suministro de energía. El controlador del motor gestiona la ejecución de la conducción y la unidad de control central del vehículo es la VCU de desarrollo propio.

La VCU es responsable de la conducción hacia adelante y hacia atrás, el frenado, la selección de marchas, la comunicación CAN, la ejecución del algoritmo de control, la protección del circuito de seguridad, el registro del registro de operaciones y el diagnóstico de fallas. Por lo tanto, unas conexiones eléctricas fiables son esenciales para el funcionamiento estable del sistema de control general del vehículo.

Conectores CAZN Serie M verificados en Electric Baja Racing

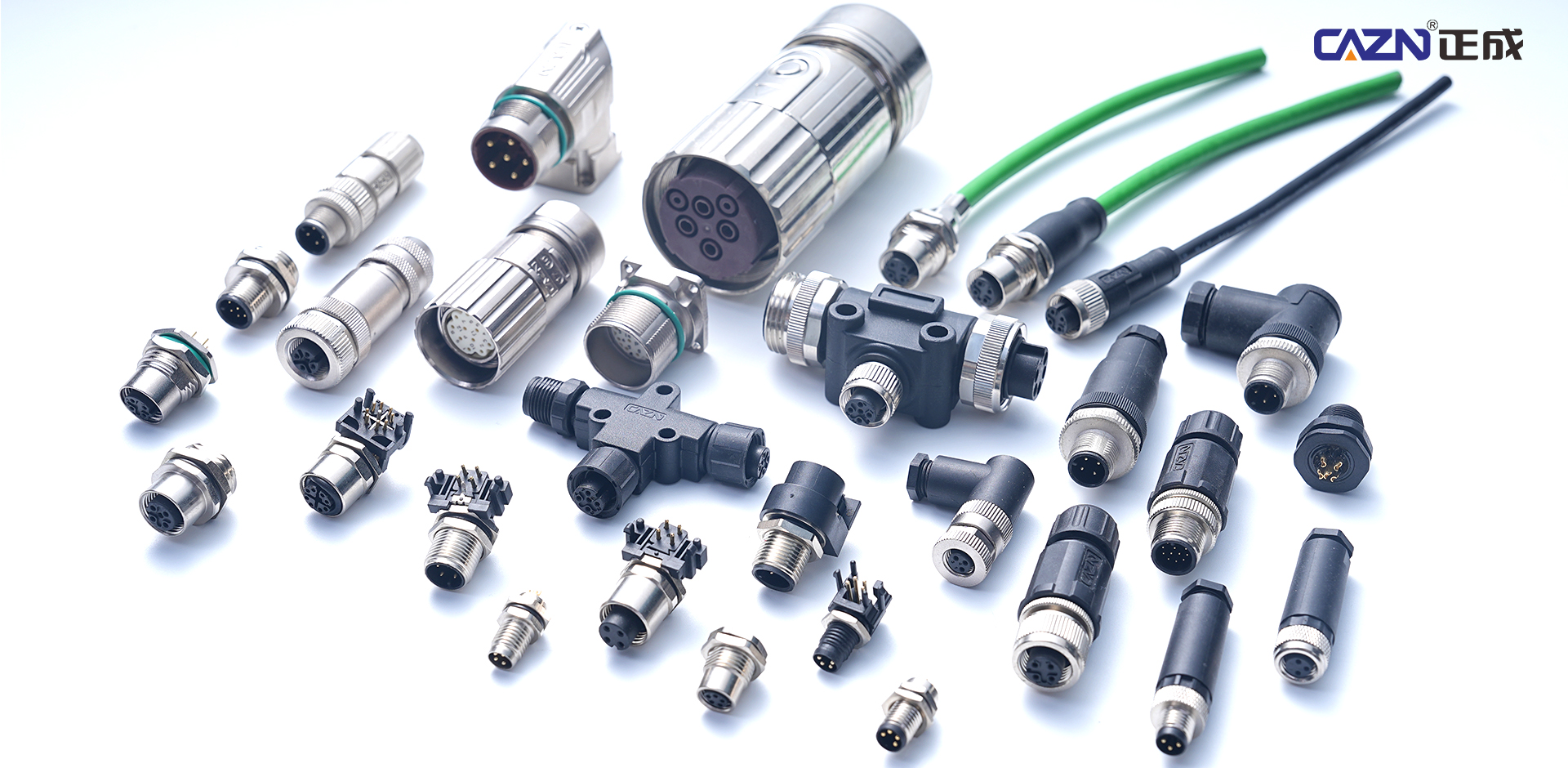

CAZN proporciona conectores macho y hembra de la serie M junto con conjuntos de cables compatibles. Los productos presentan un diseño compacto, conexiones estables y resistencia al agua, vibraciones, variaciones de temperatura y contaminación.

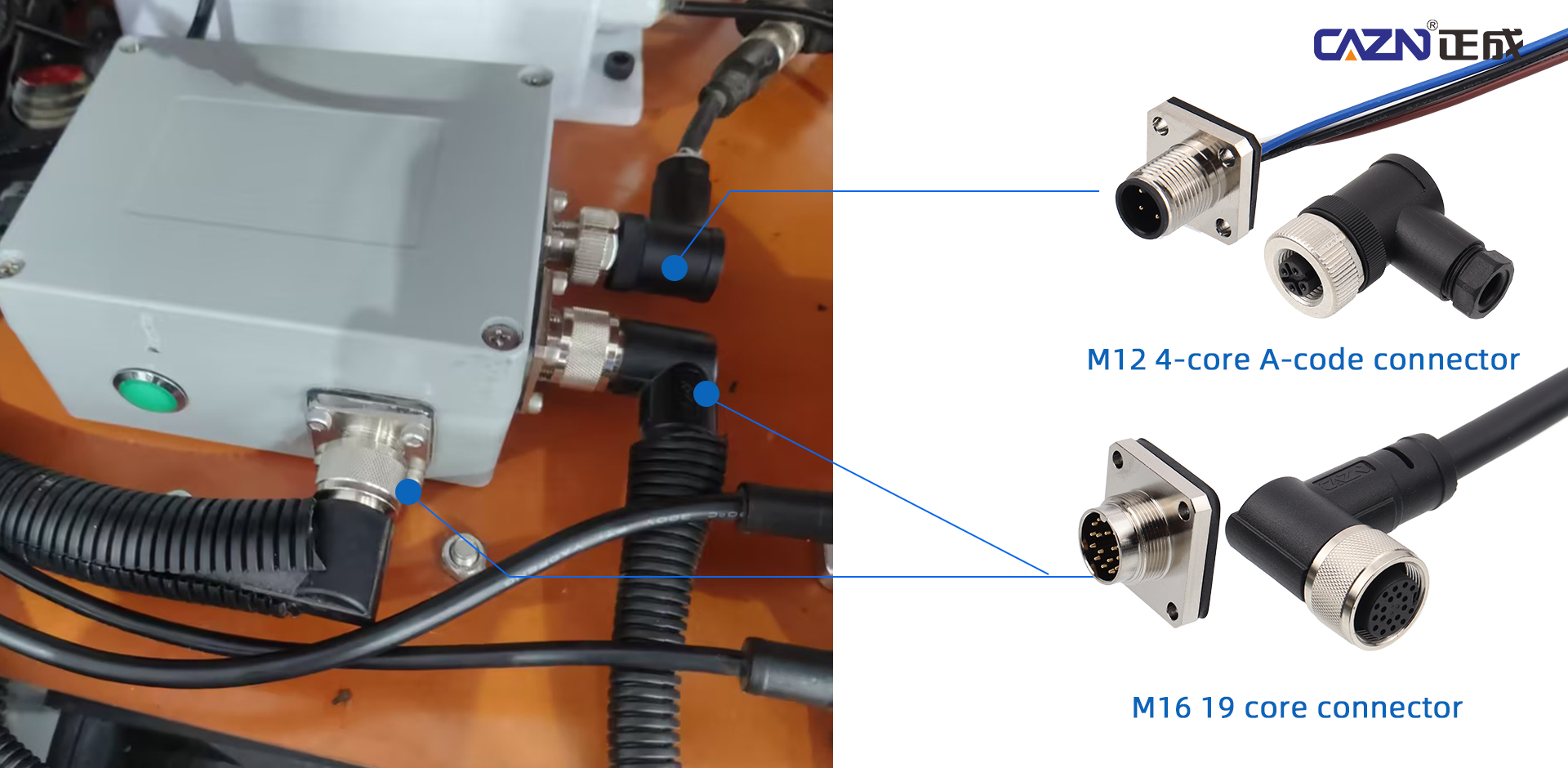

En el conjunto de VCU de desarrollo propio del vehículo de carreras eléctrico Baja WUTEB, los conectores CAZN Serie M sirven como interfaces clave entre la VCU y varios componentes eléctricos. El mazo de cables de bajo voltaje del vehículo está integrado en el conjunto de la VCU a través de conectores CAZN, lo que ayuda a mantener una señal eléctrica y una transmisión de potencia confiables y proporciona una base sólida de hardware para el sistema de control electrónico del vehículo.

La solución de conexión CAZN ha resistido las exigentes condiciones de las carreras todoterreno de Baja, sin que se observen fallas relacionadas con los conectores durante la aplicación práctica.

Desde el encendido y la precarga de alto voltaje hasta la salida de potencia de conducción, el frenado regenerativo, el diagnóstico del vehículo y la protección de seguridad, los conectores CAZN proporcionan la base de conexión física necesaria para el funcionamiento estable de la VCU.

La validación práctica del vehículo de carreras eléctrico Baja de la Universidad Tecnológica de Wuhan demuestra la compatibilidad de la solución de conexión CAZN completa con el conjunto VCU de desarrollo propio del equipo. Al permitir que el mazo de cables de bajo voltaje se integre sistemáticamente y se interconecte de manera confiable, CAZN ayuda a respaldar una transmisión de señal estable en entornos de control electrónico complejos.

Con las señales como pulso y la conectividad como base, CAZN proporciona soluciones de conectores automotrices de alta calidad que establecen una base de hardware confiable para los sistemas de control EV VCU, respaldando el funcionamiento estable, inteligente y eficiente de los vehículos eléctricos de nueva energía.
