Conectores: la base del hardware para la conectividad de electrodomésticos inteligentes

Cuando se enciende un horno, la campana extractora se enciende automáticamente. Cuando la temperatura ambiente y la humedad cambian, el calentador de agua ajusta su temperatura en consecuencia. Con un solo comando al salir de casa, todos los electrodomésticos conectados pueden entrar en modo de protección en espera en secuencia. Puede parecer que estos escenarios de hogares inteligentes sin interrupciones están impulsados ​​exclusivamente por un sistema de control inteligente del hogar, pero detrás de ellos se esconde un componente esencial que a menudo se pasa por alto: el conector.

Como interfaz física para el suministro de energía y la transmisión de señales entre sistemas de electrodomésticos inteligentes, los conectores establecen vínculos confiables entre unidades de control electrónico, sensores y módulos de comunicación. Permiten que los dispositivos de diferentes categorías de productos logren conectividad a nivel de hardware y operación coordinada.

Un ecosistema de hogar inteligente maduro se basa en una arquitectura en capas. A nivel de hardware, los conectores establecen la base de interconexión física. La capa intermedia maneja la comunicación multiprotocolo y la transmisión de datos, mientras que la capa superior se basa en un sistema operativo doméstico inteligente para tomar decisiones y coordinar escenarios. Desde electrodomésticos individuales hasta una red integrada de dispositivos conectados en toda la casa, los conectores son esenciales en cada etapa.

Conectores: la base de la conectividad interna de dispositivos inteligentes

Dentro de los electrodomésticos inteligentes individuales, los conectores de terminales UART y los conectores de placa FPC unen el tablero de control principal con módulos IoT, sensores y unidades de accionamiento de motor. Conectan módulos de comunicación inalámbrica como Wi-Fi, ZigBee y UMesh al controlador principal del dispositivo, lo que permite recopilar e intercambiar lecturas de temperatura, estado de funcionamiento y otros datos.

Esta integración de hardware proporciona la base para la funcionalidad conectada en refrigeradores, lavadoras y hornos de vapor combinados. Los conectores coaxiales IPEX RF proporcionan conexiones de radiofrecuencia estables entre módulos inalámbricos y antenas, lo que ayuda a mantener una comunicación inalámbrica confiable en toda la red doméstica inteligente.

Imagen 1: Conectividad de electrodomésticos inteligentes

Conectores impermeables para entornos de cocina y baño exigentes

Los entornos de cocina y baño exponen los conectores a la humedad, la condensación, la grasa y las fluctuaciones de temperatura. Para nodos de sensores externos que funcionan en estas condiciones, los conectores circulares M8 y M12 con clasificación IP67 ofrecen una solución de conexión práctica.

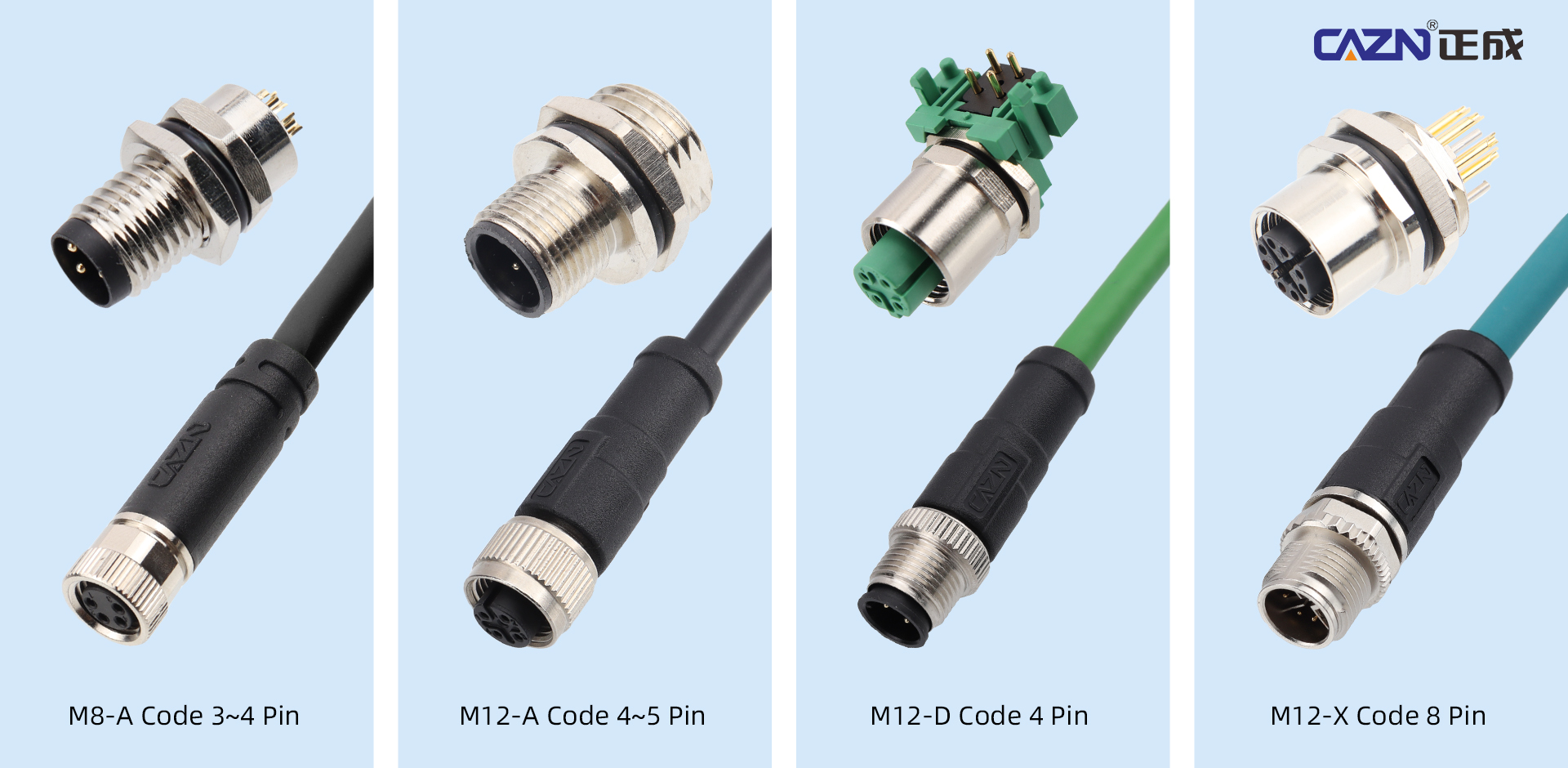

Los conectores M8/M12 con codificación A son adecuados para el suministro de energía y la adquisición de señales en sensores de temperatura, humedad y presencia humana. Los conectores M12 con codificación D admiten comunicación Ethernet de 100 Mbps, mientras que los conectores M12 con codificación X de 8 pines admiten Gigabit Ethernet para transmisión de datos de alta velocidad. Estas configuraciones son particularmente relevantes para cocinas inteligentes comerciales con múltiples dispositivos interconectados.

Para puertas de enlace de control central y buses de comunicación de electrodomésticos de cocina comerciales, los conectores RJ45 blindados y los conectores de terminales RS485 proporcionan conexiones cableadas estables. Sus diseños de cableado y blindaje apropiados ayudan a reducir la interferencia electromagnética generada por compresores, motores y otros equipos durante el arranque y la operación, mejorando la confiabilidad de la comunicación y reduciendo el riesgo de errores de señal o comandos de control no deseados.

Conexión de hardware a sistemas inteligentes de control del hogar

Por encima de la capa de conectividad física, el sistema de control doméstico inteligente UHomeOS actúa como plataforma de coordinación central. Admite múltiples protocolos de comunicación, incluidos PLC-Mesh, ZigBee 3.0 y Ethernet, lo que permite que las señales transmitidas a través de diferentes tipos de conectores se integren en un estándar unificado de conectividad para el hogar inteligente.

Esta arquitectura permite que los electrodomésticos de diferentes categorías de productos se comuniquen y coordinen sus operaciones. Incluso cuando se interrumpe la conexión a Internet externa, la puerta de enlace local puede continuar ejecutando escenarios de automatización predefinidos a través de los enlaces de comunicación física establecidos, lo que ayuda a mantener las funciones esenciales del hogar inteligente.

La confiabilidad de esta arquitectura depende no sólo de la compatibilidad del software sino también de la estabilidad de las conexiones de hardware subyacentes. La selección adecuada del conector ayuda a garantizar que la alimentación, las señales de control y los datos de comunicación se transmitan de manera consistente entre los dispositivos.

Requisitos de confiabilidad del conector para electrodomésticos inteligentes

Los electrodomésticos inteligentes funcionan en entornos con temperaturas elevadas, ciclos térmicos, vibración continua, humedad y contaminación por grasa. Estas condiciones imponen requisitos exigentes en cuanto a los materiales de los conectores, el rendimiento de los contactos, el diseño mecánico y la compatibilidad electromagnética.

Para aplicaciones específicas de electrodomésticos, CAZN proporciona soluciones de selección de conectores que consideran el entorno operativo real y los requisitos eléctricos. Las consideraciones clave incluyen  una resistencia de contacto estable con una variación mínima después del ciclo térmico, materiales retardantes de llama UL94 V-0 y el cumplimiento de los requisitos ambientales RoHS y REACH aplicables.

Los conectores circulares de bloqueo también deben proporcionar una retención de acoplamiento confiable y durabilidad de inserción-extracción para evitar que se aflojen durante el funcionamiento a largo plazo. Para aplicaciones cercanas a motores y compresores, las estructuras de conectores blindados pueden ayudar a suprimir la interferencia electromagnética (EMI), reduciendo el riesgo de errores de comunicación y comportamiento inesperado de los aparatos.

Los diseños de conectores compactos son igualmente importantes a medida que los electrodomésticos se vuelven más delgados y más integrados. Las interfaces que ahorran espacio ayudan a optimizar los diseños de los tableros de control mientras mantienen conexiones eléctricas confiables y un montaje conveniente.

Soluciones integrales de conectividad para aplicaciones de dispositivos inteligentes

Desde cocinas inteligentes integradas y baños inteligentes hasta redes de electrodomésticos de cocina comerciales y equipos agrícolas inteligentes, las soluciones de conectores admiten una amplia gama de requisitos de conectividad. Estos incluyen conexiones de control electrónico interno, redes de sensores cableados y comunicaciones de puerta de enlace de alta velocidad.

Diferentes escenarios de aplicación requieren diferentes configuraciones de conectores. Los tableros de control internos pueden priorizar interfaces compactas FPC y UART, mientras que los sensores expuestos requieren conexiones M8/M12 impermeables. Las redes de comunicación de alta velocidad pueden depender de interfaces M12 con codificación X o RJ45 blindadas, según la velocidad de transmisión requerida y el entorno de instalación.

Un sistema de conectores bien diseñado reúne estas diferentes interfaces en una arquitectura de hardware confiable. El resultado es una comunicación más consistente entre dispositivos, escenarios de automatización más confiables y una integración mejorada entre entornos conectados.

A medida que los electrodomésticos inteligentes sigan evolucionando, los requisitos de conectividad de hardware serán cada vez más exigentes. CAZN sigue comprometido con el avance de la tecnología de conectores para aplicaciones de electrodomésticos inteligentes, con atención continua a la protección ambiental, la compatibilidad electromagnética y el diseño miniaturizado. Al trabajar en estrecha colaboración con los fabricantes de electrodomésticos, CAZN tiene como objetivo fortalecer la base de hardware de la vida conectada y respaldar la próxima generación de ecosistemas domésticos inteligentes.

Guía de selección de conectores | Aplicaciones de electrodomésticos inteligentes de CAZN

Aplicaciones aplicables: electrodomésticos inteligentes, sensores de cocina y baño, puertas de enlace para todo el hogar y redes de electrodomésticos de cocina comerciales.

Requisitos clave para la selección de conectores para electrodomésticos inteligentes

Protección ambiental: Para sensores expuestos en cocinas y baños, priorice los conectores M8/M12 con bloqueo con protección IP67 para soportar la exposición a la humedad, la condensación y la grasa.

Desempeño EMC: Los conectores instalados cerca de motores y compresores deben incorporar estructuras de blindaje adecuadas para reducir la interferencia electromagnética durante el arranque y operación del equipo.

Durabilidad mecánica: Especificar una durabilidad de inserción-extracción de al menos 1.000 ciclos. Después del ciclo térmico, la variación de la resistencia de contacto debe controlarse dentro de 10 mΩ, sujeto a las condiciones de prueba acordadas.

Cumplimiento del material: seleccione materiales retardantes de llama UL94 V-0 cuando sea necesario y verifique el cumplimiento de los requisitos RoHS y REACH aplicables para respaldar los estándares ambientales y de seguridad de los electrodomésticos.

Flexibilidad de instalación: los receptáculos de conectores montados en PCB deben admitir configuraciones SMT o de montaje trasero adecuadas. Los mazos de cables preensamblados se pueden especificar con conectores rectos o en ángulo recto según el diseño del equipo y las restricciones de instalación.

CAZN – Experto en Tecnología de Conexión Industrial

Desde cableado interno de electrodomésticos hasta conexiones de sensores a prueba de agua e interfaces de comunicación de alta velocidad, CAZN ofrece productos de conectividad industrial y soluciones personalizadas para satisfacer los requisitos cambiantes de los electrodomésticos inteligentes. Una vida inteligente y confiable comienza con conexiones de hardware confiables.
