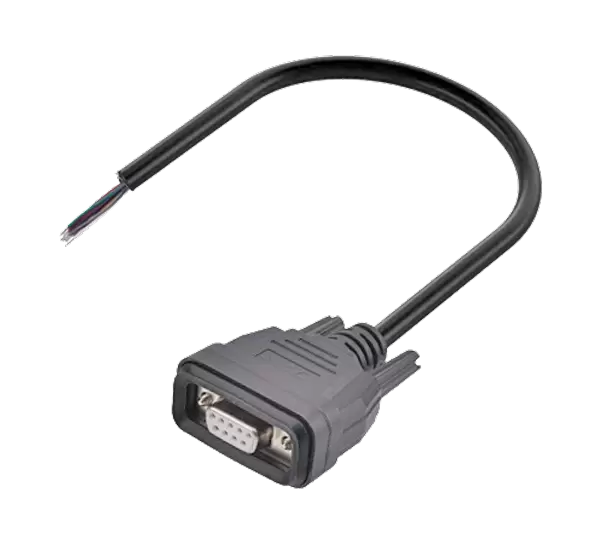

Casa / Productos / Conector E / E-DB / EDB1 - Tapón con forma de agujero recto
E-DB
Conector de plástico resistente al agua Serie EDB, Tipo: Enchufe recto sobremoldeado, Género: Hembra, Número de núcleos: 9,15H, 2W2,2W2C, 5W1 pines, Grado retardante de llama: V-0 Blindado: Sí/No, Certificación: CE/RoHS.
Información del producto
PARÁMETROS DEL PRODUCTO
| Corriente nominal: | 10A/20A/30A/40A |
| Tensión nominal: | 1000 voltios |
| Tensión soportada: | 500 voltios |
| Impedancia de aislamiento: | 5000 MΩ |
| Impedancia de contacto: | 10 mΩ |
| Fuerza de tracción: | Los productos cumplen con IEC60807-3 |
| Rango de cableado: | 8 mm ~ 14 mm |
| Durabilidad: | ≥500°C |
| Temperatura aplicable: | -55℃ ~ +105℃ |
| Material de la carcasa: | Termoplástico PA66, grado retardante de llama: V-0 |
| Grado impermeable: | IP65/IP67 |
| Los productos cumplen: | CECC 7501-802.IEC 60807-3 |

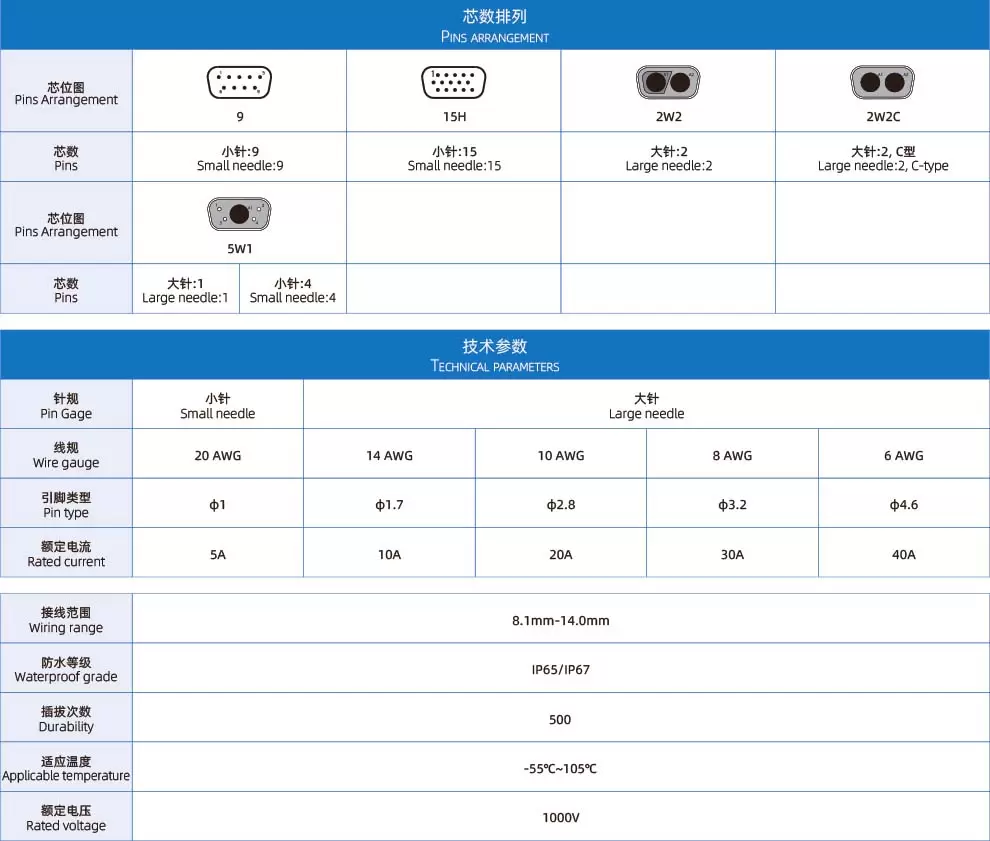

PARÁMETROS ELÉCTRICOS
Diagrama electrico
Dimensión
Pedido de productos
| Nombre del producto | Patas | Pi máximo Calibre del cable | Corriente nominal | Modelo blindado | Modelo sin blindaje | Descarga 3D | Descarga 2D |
| EDB1-Conector Sobremoldeado Hembra Recto-xxm-PVC | 9 | 20 CAE | 5A | EDB1-F9-MWA-xPV-S | EDB1-F9-MWA-xPV | ||
| EDB1-Conector Sobremoldeado Hembra Recto-xxm-PVC | 15H | 20 CAE | 5A | EDB1-F15H-MWA-xPV-S | EDB1-F15H-MWA-xPV | ||
| EDB1-Conector Sobremoldeado Hembra Recto-xxm-PVC | 2W2 | 20 CAE | 5A | EDB1-F2W2-MWA-xPV-S | EDB1-F2W2-MWA-xPV | ||
| EDB1-Conector Sobremoldeado Hembra Recto-xxm-PVC | 2W2C | 20 CAE | 5A | EDB1-F2W2C-MWA-xPV-S | EDB1-F2W2C-MWA-xPV | ||
| EDB1-Conector Sobremoldeado Hembra Recto-xxm-PVC | 5W1 | 20 CAE | 5A | EDB1-F5W1-MWA-xPV-S | EDB1-F5W1-MWA-xPV | ||
| EDB1-Conector Sobremoldeado Hembra Recto-xxm-PVC | 2W2 | 14 CAE | 10A | EDB1-F2W2-MWA14-xPV-S | EDB1-F2W2-MWA14-xPV | ||
| EDB1-Conector Sobremoldeado Hembra Recto-xxm-PVC | 2W2C | 14 CAE | 10A | EDB1-F2W2C-MWA14-xPV-S | EDB1-F2W2C-MWA14-xPV | ||
| EDB1-Conector Sobremoldeado Hembra Recto-xxm-PVC | 5W1 | 14 CAE | 5A/10A | EDB1-F5W1-MWA14-xPV-S | EDB1-F5W1-MWA14-xPV | ||
| EDB1-Conector Sobremoldeado Hembra Recto-xxm-PVC | 2W2 | 10 AWG | 20A | EDB1-F2W2-MWA10-xPV-S | EDB1-F2W2-MWA10-xPV | ||
| EDB1-Conector Sobremoldeado Hembra Recto-xxm-PVC | 2W2C | 10 AWG | 20A | EDB1-F2W2C-MWA10-xPV-S | EDB1-F2W2C-MWA10-xPV | ||
| EDB1-Conector Sobremoldeado Hembra Recto-xxm-PVC | 5W1 | 10 AWG | 5A/20A | EDB1-F5W1-MWA10-xPV-S | EDB1-F5W1-MdA10-xPV | ||
| EDB1-Conector Sobremoldeado Hembra Recto-xxm-PVC | 2W2 | 8 AWG | 30A | EDB1-F2W2-MWA08-xPV-S | EDB1-F2W2-MWA08-xPV | ||
| EDB1-Conector Sobremoldeado Hembra Recto-xxm-PVC | 2W2C | 8 AWG | 30A | EDB1-F2W2C-MWA08-xPV-S | EDB1-F2W2C-MWA08-xPV | ||
| EDB1-Conector Sobremoldeado Hembra Recto-xxm-PVC | 5W1 | 8 AWG | 5A/30A | EDB1-F5W1-MWA08-xPV-S | EDB1-F5W1-MWA08-xPV | ||
| EDB1-Conector Sobremoldeado Hembra Recto-xxm-PVC | 2W2 | 6 AWG | 40A | EDB1-F2W2-MWA06-xPV-S | EDB1-F2W2-MWA06-xPV | ||
| EDB1-Conector Sobremoldeado Hembra Recto-xxm-PVC | 2W2C | 6 AWG | 40A | EDB1-F2W2C-MWA06-xPV-S | EDB1-F2W2C-MWA06-xPV | ||
| EDB1-Conector Sobremoldeado Hembra Recto-xxm-PVC | 5W1 | 6 AWG | 5A/40A | EDB1-F5W1-MWA06-xPV-S | EDB1-F5W1-MWA06-xPV |
*Si necesita elegir otro cable, consulte con el servicio de atención al cliente.
