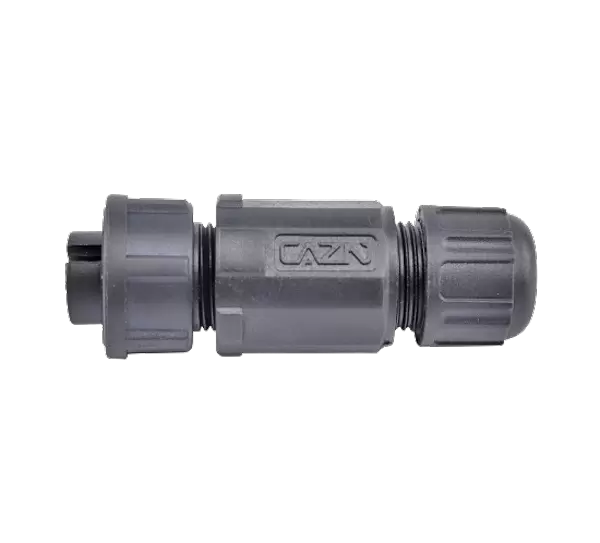

Casa / Productos / Conector E / E10 / Enchufe hembra recto E10 instalable en campo (roscado)
E10
Conector de plástico resistente al agua/serie E10 Tipo: Enchufe recto instalable en campo Género: Hembra Acoplamiento: Roscado (T) Terminación: Soldadura Número de núcleos: 2,3,4,5,6,7,8,10,12 pines Blindado: No, Certificación: CE RoHS
Información del producto
Parámetro mecánico
| Material de la carcasa: | Plástico termoplástico PA66, grado retardante de llama: V-0 |
| Material de contacto: | Latón/Cobre fósforo dorado |
| Enganche: | Hilo (T); Bayoneta(B) |
| Forma de terminación: | Soldar |
| Durabilidad: | ≥500 (ciclos) |
| Resistencia de aislamiento: | 2000 mΩ |
| Temperatura aplicable: | -40℃ ~ +105℃ |
| Diámetro del cable: | 4,0 mm ~ 8,0 mm |
| Grado impermeable: | IP67,IP68 |
| Tamaño del tornillo | 5/8"-27UNS |

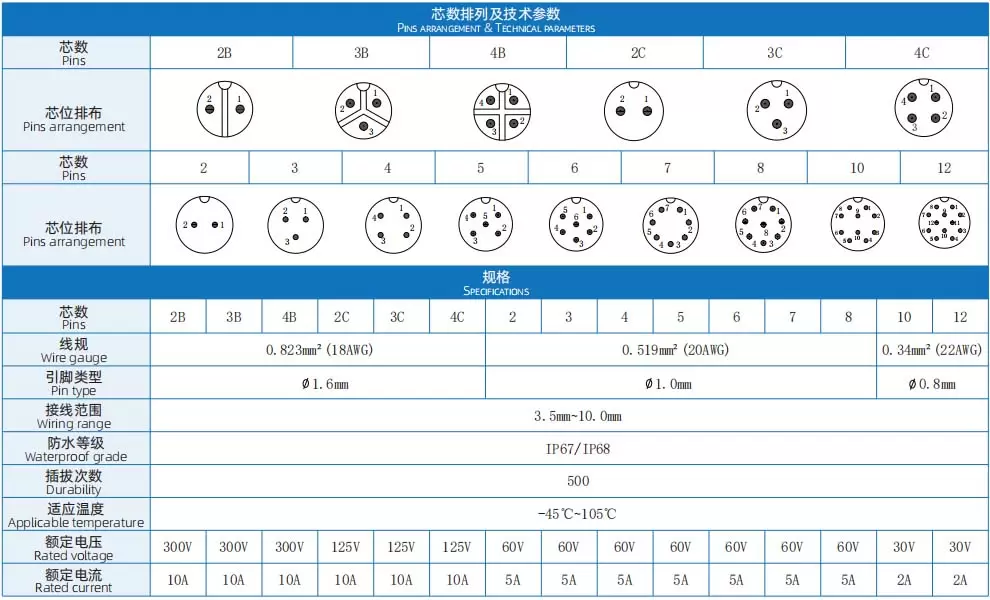

Parámetros eléctricos
Diagrama electrico

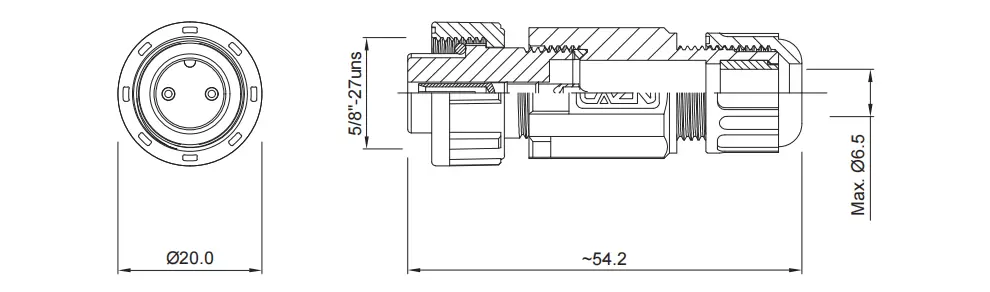

Dimensiones
Pedido de productos
| Nombre del producto | Tensión nominal | Corriente nominal | Patas | P/N | 3DDescargar | 2DDescargar |
| Enchufe hembra recto E10 instalable en campo (roscado) | 300V | 10A | 2B | E10T-S2B-PWA06 | ↓ | ↓ |
| Enchufe hembra recto E10 instalable en campo (roscado) | 300V | 10A | 3B | E10T-S3B-PWA06 | ↓ | ↓ |
| Enchufe hembra recto E10 instalable en campo (roscado) | 300V | 10A | 4B | E10T-S4B-PWA06 | ↓ | ↓ |
| Enchufe hembra recto E10 instalable en campo (roscado) | 125V | 10A | 2C | E10T-S2C-PWA06 | ↓ | ↓ |
| Enchufe hembra recto E10 instalable en campo (roscado) | 125V | 10A | 3C | E10T-S3C-PWA06 | ↓ | ↓ |
| Enchufe hembra recto E10 instalable en campo (roscado) | 125V | 10A | 4C | E10T-S4C-PWA06 | ↓ | ↓ |
| Enchufe hembra recto E10 instalable en campo (roscado) | 60V | 5A | 2 | E10T-S2-PWA06 | ↓ | ↓ |
| Enchufe hembra recto E10 instalable en campo (roscado) | 60V | 5A | 3 | E10T-S3-PWA06 | ↓ | ↓ |
| Enchufe hembra recto E10 instalable en campo (roscado) | 60V | 5A | 4 | E10T-S4-PWA06 | ↓ | ↓ |
| Enchufe hembra recto E10 instalable en campo (roscado) | 60V | 5A | 5 | E10T-S5-PWA06 | ↓ | ↓ |
| Enchufe hembra recto E10 instalable en campo (roscado) | 60V | 5A | 6 | E10T-S6-PWA06 | ↓ | ↓ |
| Enchufe hembra recto E10 instalable en campo (roscado) | 60V | 5A | 7 | E10T-S7-PWA06 | ↓ | ↓ |
| Enchufe hembra recto E10 instalable en campo (roscado) | 60V | 5A | 8 | E10T-S8-PWA06 | ↓ | ↓ |
| Enchufe hembra recto E10 instalable en campo (roscado) | 30V | 2A | 10 | E10T-S10-PWA06 | ↓ | ↓ |
| Enchufe hembra recto E10 instalable en campo (roscado) | 30V | 2A | 12 | E10T-S12-PWA06 | ↓ | ↓ |
