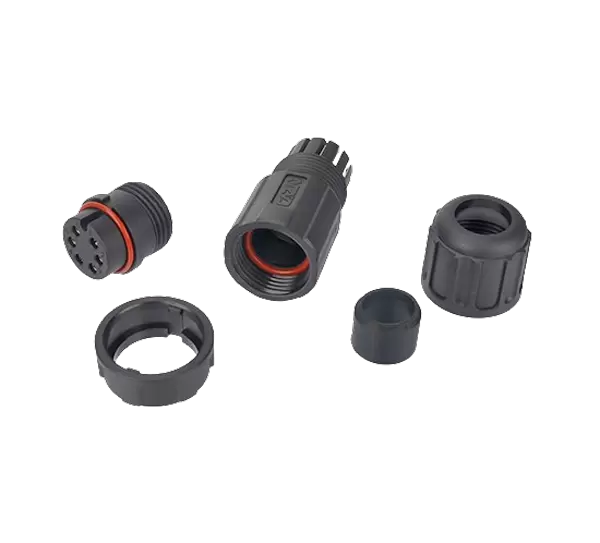

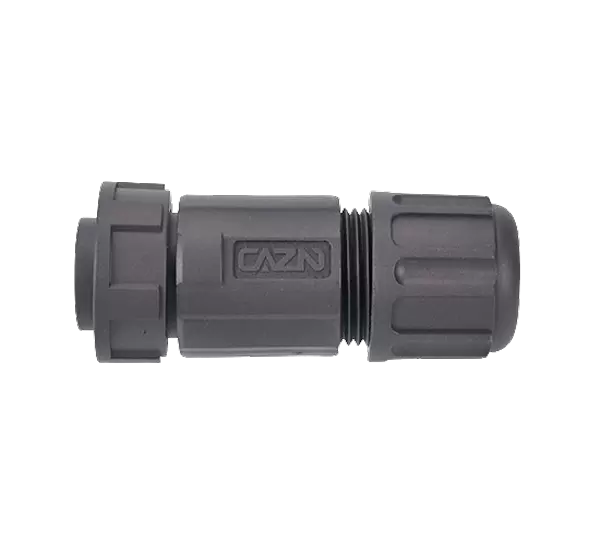

Casa / Productos / Conector E / E16 / Enchufe instalable en campo hembra recto E16 (bayoneta)
E16
Conector de plástico resistente al agua/serie E16 Tipo: Enchufe recto ensamblado Género: Hembra Acoplamiento: Bayoneta (B) Terminación: Soldadura Número de núcleos: 2,3,4,5,6 7,18,20,21,22 pines Blindado: Sin certificación : CE RoHS
Información del producto
Parámetro mecánico
| Material de la carcasa: | Plástico termoplástico PA66, grado retardante de llama: V-0 |
| Material de contacto: | Cobre bañado en oro |
| Enganche: | Bayoneta(B) |
| Forma de terminación: | Soldar |
| Soldar: | ≥500 ciclos |
| Resistencia de aislamiento: | ≥2000mΩ |
| Temperatura aplicable: | -40℃ ~ +105℃ |
| Rango de cableado: | 6,0 mm ~ 13,0 mm |
| Grado impermeable: | IP67,IP68 |
| Presupuesto: | 1"-20UNEF |
| Corriente nominal: | 250~600 V CA/CC |

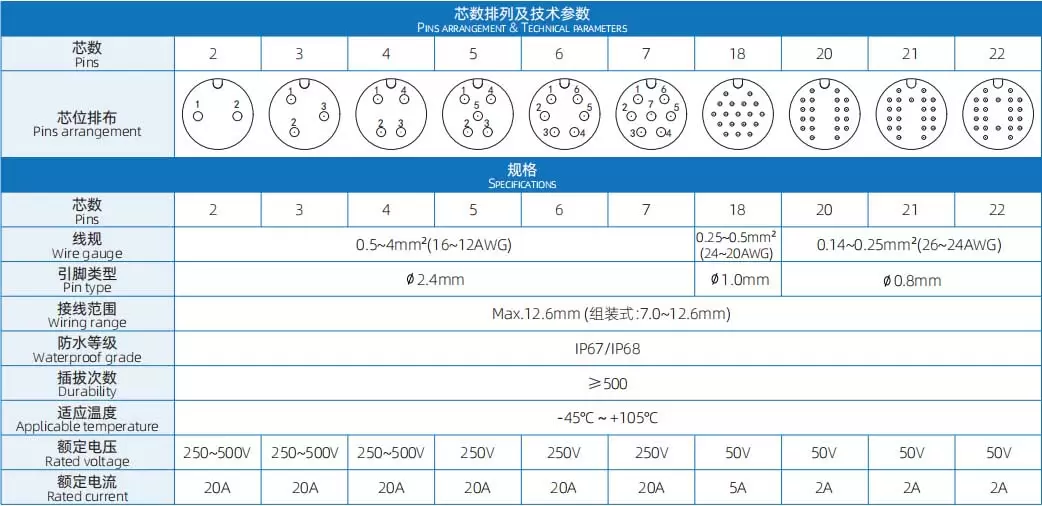

PARÁMETROS ELÉCTRICOS
Diagrama electrico

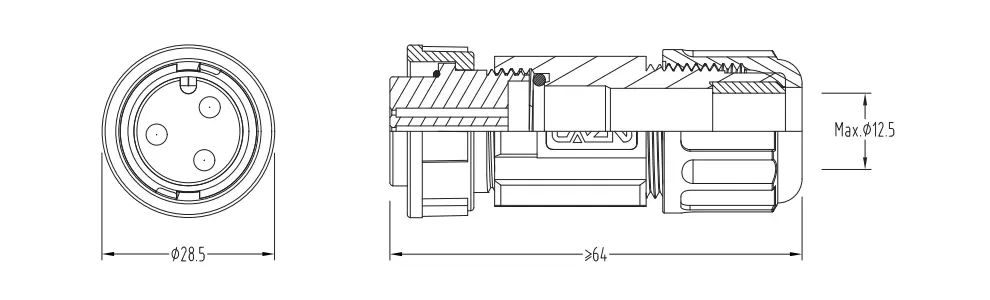

Dimensiones
Pedido de productos
| Nombre del producto | Patas | P/N | Descarga 3D | Descarga 2D |
| Enchufe instalable en campo hembra recto E16 (bayoneta) | 2 | E16B-S2-PWA12.5 | ||
| Enchufe instalable en campo hembra recto E16 (bayoneta) | 3 | E16B-S3-PWA12.5 | ||
| Enchufe instalable en campo hembra recto E16 (bayoneta) | 4 | E16B-S4-PWA12.5 | ||
| Enchufe instalable en campo hembra recto E16 (bayoneta) | 5 | E16B-S5-PWA12.5 | ||
| Enchufe instalable en campo hembra recto E16 (bayoneta) | 6 | E16B-S6-PWA12.5 | ||
| Enchufe instalable en campo hembra recto E16 (bayoneta) | 7 | E16B-S7-PWA12.5 | ||
| Enchufe instalable en campo hembra recto E16 (bayoneta) | 18 | E16B-S18-PWA12.5 | ||
| Enchufe instalable en campo hembra recto E16 (bayoneta) | 20 | E16B-S20-PWA12.5 | ||
| Enchufe instalable en campo hembra recto E16 (bayoneta) | 21 | E16B-S21-PWA12.5 | ||
| Enchufe instalable en campo hembra recto E16 (bayoneta) | 22 | E16B-S22-PWA12.5 |
