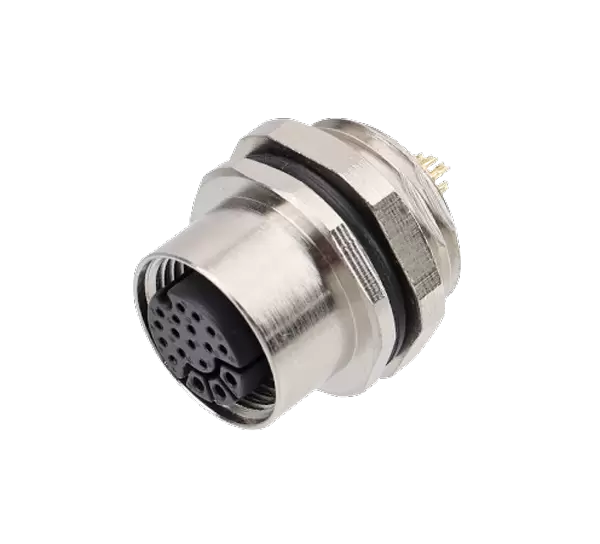

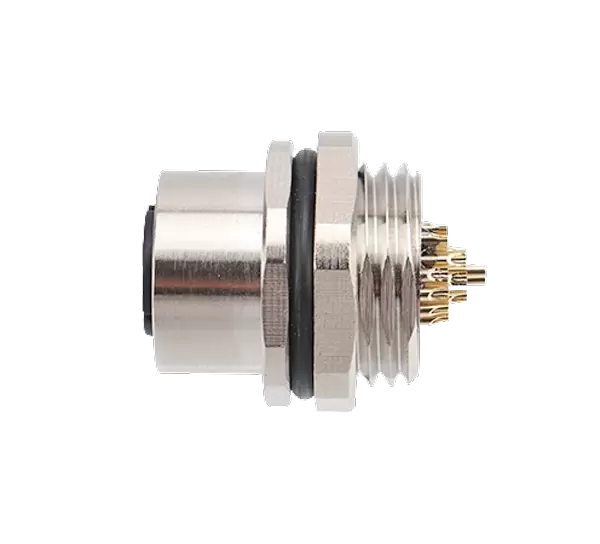

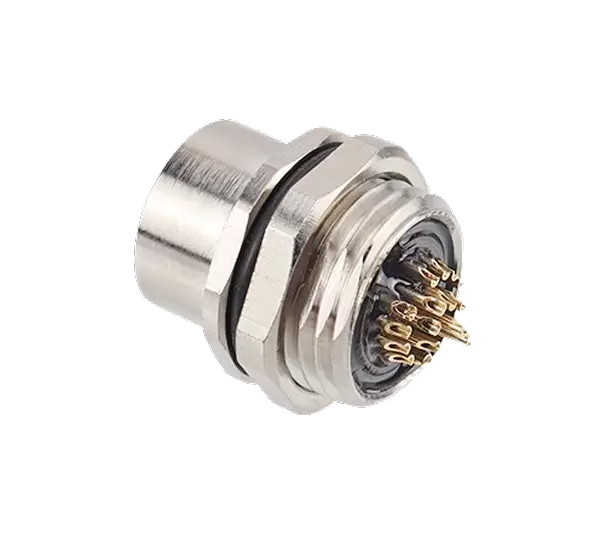

Casa / Productos / Conector circular / M14 / Soldadura de zócalo de montaje frontal hembra M14
M14
Conector estándar europeo serie M14 Tipo de estructura: enchufe de montaje frontal Tipo de clavija: tipo hembra Número de contactos: 2,3,4,5,8,12,14,19 pines Método de conexión: soldadura Blindaje: No Certificación: CE,ROHS,UL， Estándar: IEC 61076-2-101
Información del producto
Parámetro técnico
| Material de la carcasa | Niquelado de latón/níquel de aleación de zinc/PA+GF |
| Material aislante | PA66 |
| Material de sellado | Resina epoxi/Caucho |
| Material de contacto | Latón/cobre fósforo dorado |
| Material de moldeo | TPU/PVC |
| Impedancia de aislamiento | ≥ 100 mΩ |
| Impedancia de contacto | ≤ 5mΩ |
| Durabilidad | ≥ 500 ciclos |
| Temperatura aplicable | -25℃~+80℃ |
| Impermeable | IP65/IP67 |
| Estándar ejecutivo | IPC-A-620 |

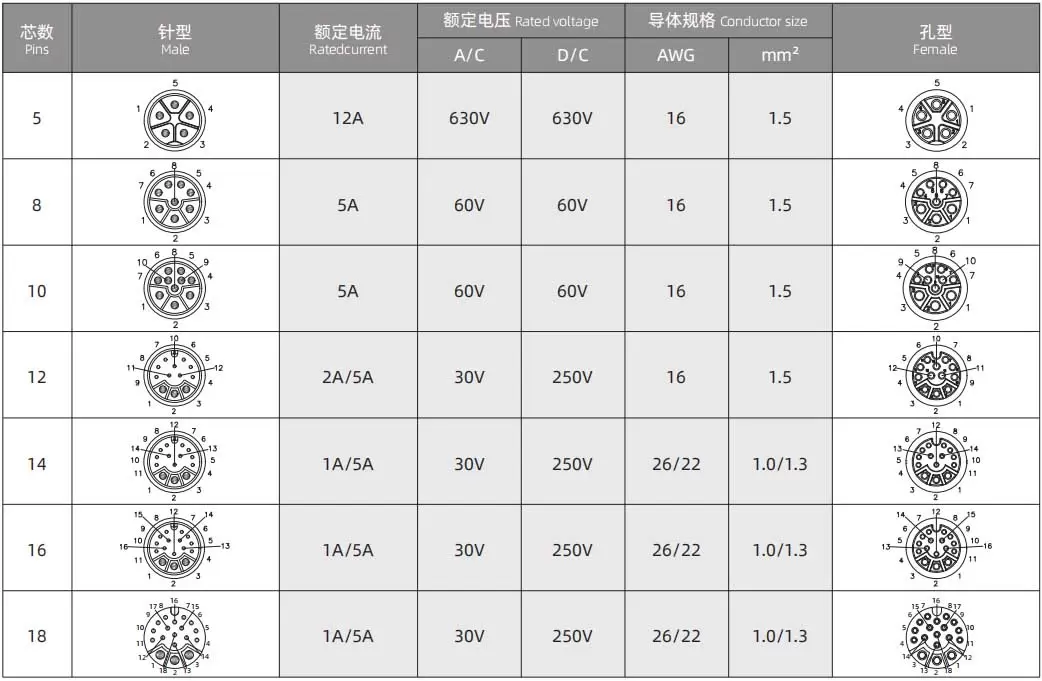

Parámetro eléctrico
Diagrama electrico

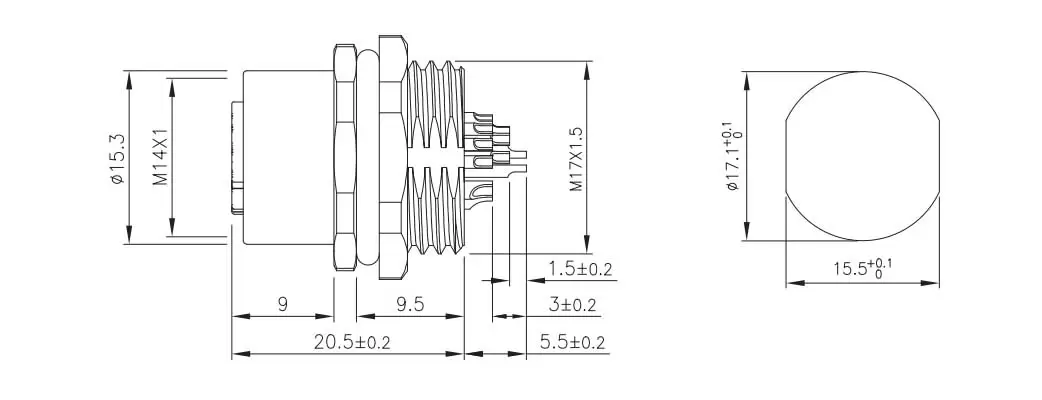

Dimensión

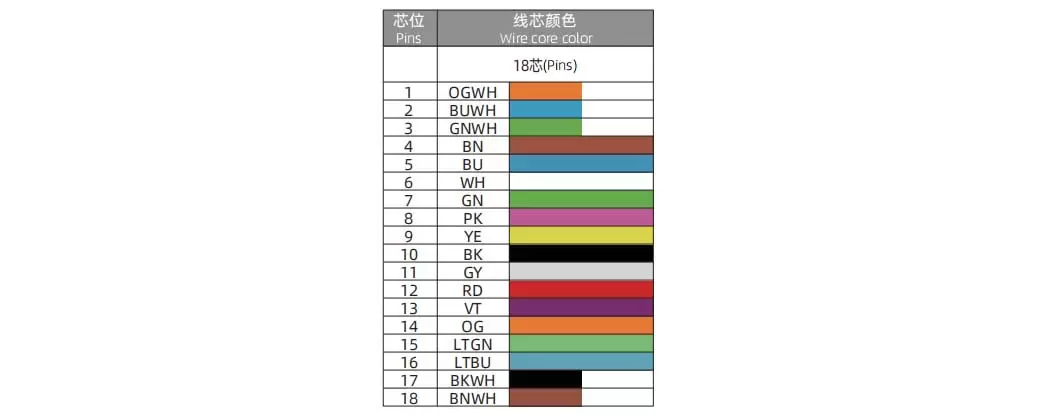

Definición de cableado
Pedido de productos
| Nombre del producto | Nombre del producto | Descarga 3D | Descarga 2D |
| Conector hembra de montaje frontal M14 -soldadura-18 pines | M14-S18-GWB M17 |
|
|
Descargas
