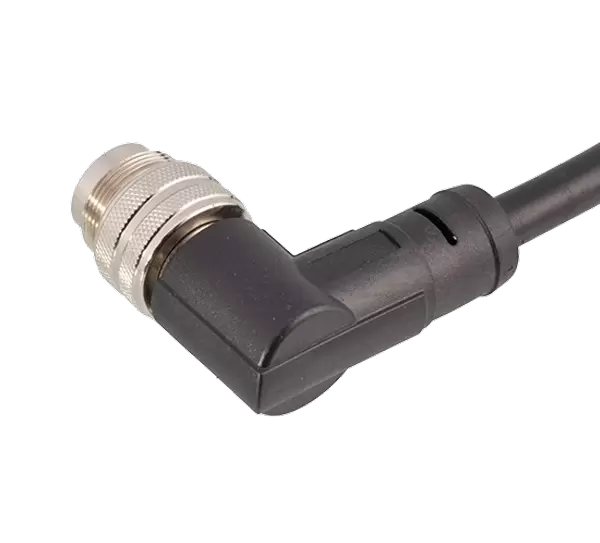

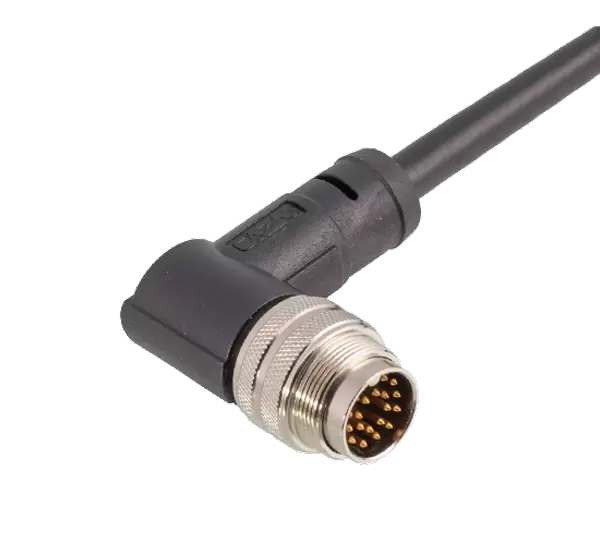

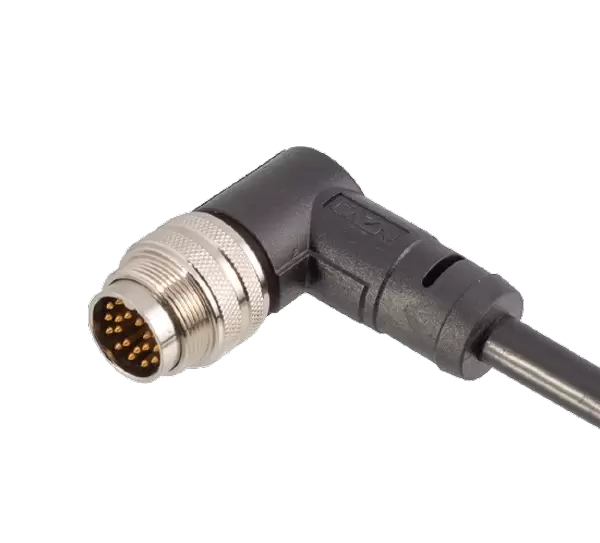

Casa / Productos / Conector circular / M16 / Enchufe sobremoldeado macho en ángulo M16
M16
Conector estándar europeo serie M16, Tipo de estructura: Enchufe sobremoldeado en ángulo Tipo de clavija: Macho Número de contactos: 2,3,4,5,6,7,8,12,14,16,19,24 clavijas Método de conexión: Soldadura Blindaje: Sí /NO Certificación: CE,RoHS,UL,
Información del producto
PARÁMETROS MECÁNICOS
| Material de la carcasa: | Latón/aleación de zinc niquelado/latón niquelado |
| Material aislante: | PA66 |
| Material de sellado: | Resina epoxi/Caucho |
| Material de contacto: | Latón/Cobre fósforo dorado |
| Material de moldeo: | TPU/PVC |
| Rango de cableado: | PG7:4~6 mm; PG9:6~8mm |
| Impedancia de contacto: | ≤5 mΩ |
| Durabilidad: | ≥500 ciclos |
| Temperatura aplicable: | -25℃ ~ +80℃ |
| Grado impermeable: | IP65/IP67 |

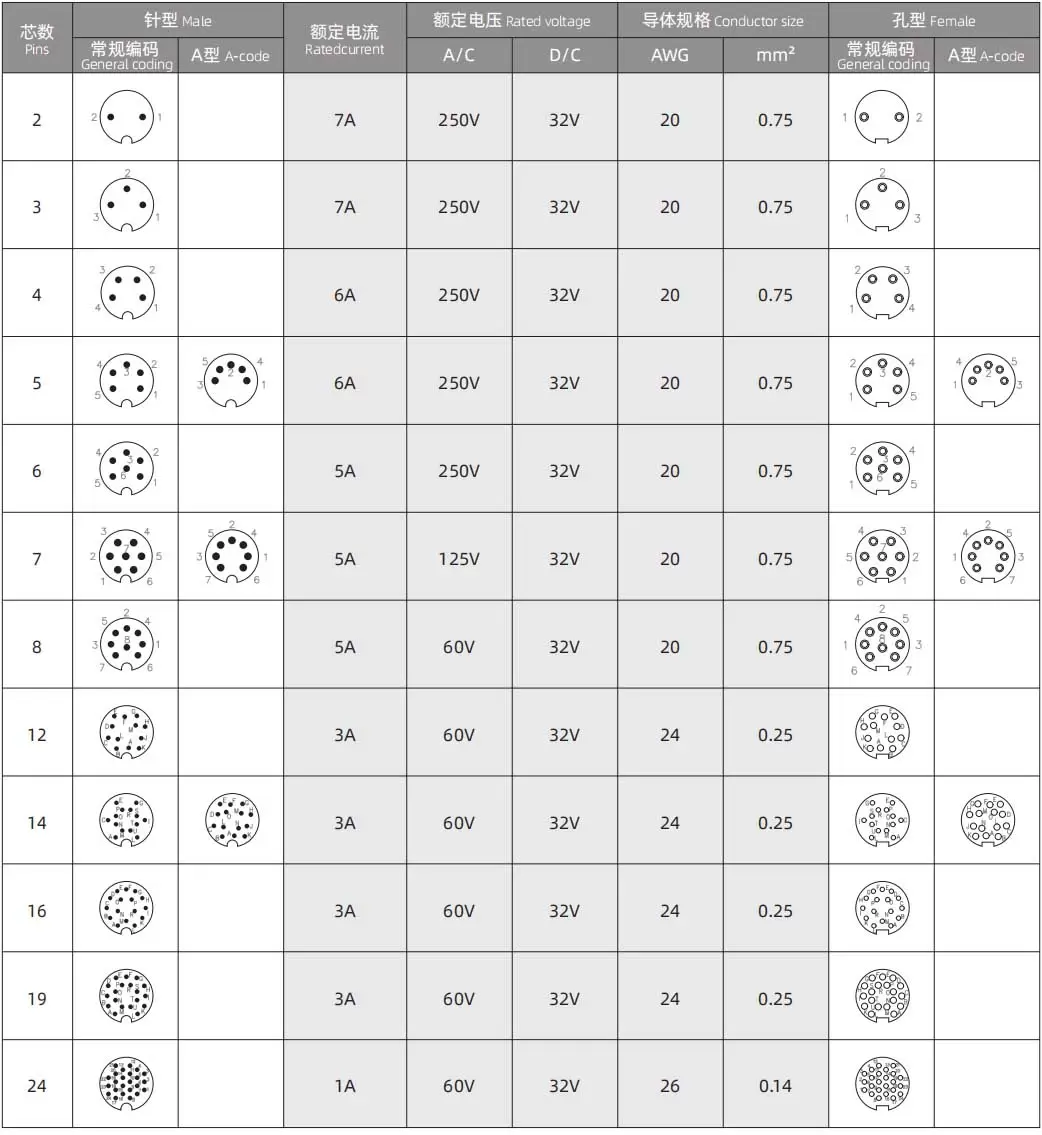

M16 PARÁMETROS ELÉCTRICOS
Diagrama electrico
FICHA DE DATOS
Pedido de productos
| Nombre del producto | Modelo (blindado) | Modelo (sin blindaje) | Patas | 3DDescargar | 2DDescargar |
| Enchufe sobremoldeado macho en ángulo M16-2 pines-xxM-PVC | M16-P2-MWD-xxPV-S | M16-P2-MWD-xxPV | 2 |
| Blindado/Sin blindaje |
| Enchufe sobremoldeado macho en ángulo M16-3 pines-xxM-PVC | M16-P3-MWD-xxPV-S | M16-P3-MWD-xxPV | 3 |
|
|
| Conector macho sobremoldeado M16 en ángulo, 4 pines, xxM-PVC | M16-P4-MWD-xxPV-S | M16-P4-MWD-xxPV | 4 |
|
|
| Conector sobremoldeado macho en ángulo M16, 5 pines, xxM-PVC | M16-P5-MWD-xxPV-S | M16-P5-MWD-xxPV | 5 |
|
|
| Enchufe sobremoldeado macho en ángulo M16-6 pines-xxM-PVC | M16-P6-MWD-xxPV-S | M16-P6-MWD-xxPV | 6 |
|
|
| Enchufe sobremoldeado macho en ángulo M16-7 pines-xxM-PVC | M16-P7-MWD-xxPV-S | M16-P7-MWD-xxPV | 7 |
|
|
| Enchufe sobremoldeado macho en ángulo M16-8 pines-xxM-PVC | M16-P8-MWD-xxPV-S | M16-P8-MWD-xxPV | 8 |
|
|
| Conector sobremoldeado macho en ángulo M16, 12 pines, xxM-PVC | M16-P12-MWD-xxPV-S | M16-P12-MWD-xxPV | 12 |
|
|
| Enchufe sobremoldeado macho en ángulo M16-14 pines-xxM-PVC | M16-P14-MWD-xxPV-S | M16-P14-MWD-xxPV | 14 |
|
|
| Enchufe sobremoldeado macho en ángulo M16-16 pines-xxM-PVC | M16-P16-MWD-xxPV-S | M16-P16-MWD-xxPV | 16 |
|
|
| Enchufe sobremoldeado macho en ángulo M16-19 pines-xxM-PVC | M16-P19-MWD-xxPV-S | M16-P19-MWD-xxPV | 19 |
|
|
| Enchufe sobremoldeado macho en ángulo M16-24 pines-xxM-PVC | M16-P24-MWD-xxPV-S | M16-P24-MWD-xxPV | 24 |
|
|
| Conector sobremoldeado macho en ángulo M16-5APins-xxM-PVC | M16-P5A-MWD-xxPV-S | M16-PA-MWD-xxPV | 5A |
|
|
| Conector sobremoldeado macho en ángulo M16-7APins-xxM-PVC | M16-P7A-MWD-xxPV-S | M16-P7A-MWD-xxPV | 7A |
|
|
| Conector sobremoldeado macho en ángulo M16-14APins-xxM-PVC | M16-P14A-MWD-xxPV-S | M16-P14A-MWD-xxPV | 14A |
|
|
*Si necesitas elegir otro cable, consulta con el servicio de atención al cliente.
