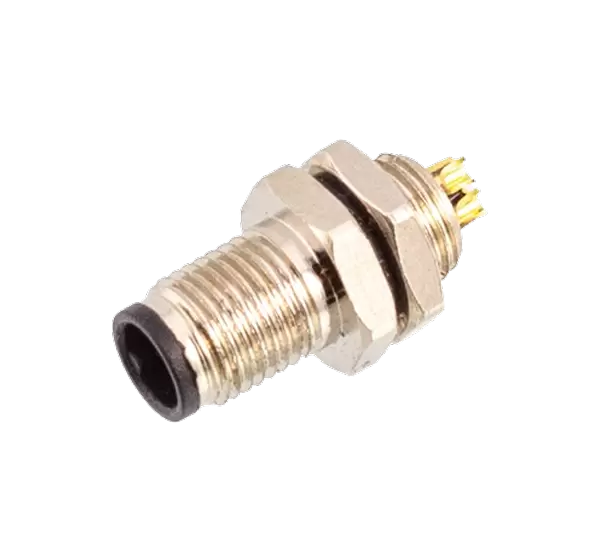

Casa / Productos / Conector circular / M5 / Instale un conector de clavija delante de la placa M5
M5
Conector estándar europeo serie M5 Tipo de estructura: Zócalo de montaje frontal Tipo de pin: Soldadura macho Número de contactos: 3, 4 pines Material del cable: Cables individuales Blindaje: No Longitud del cable: 10 cm/20 cm/30 cm (personalizable) Certificación: CE, RoHS, UL, Estándar: IEC 61076-2-104
Información del producto
MECHANICAL PARAMETERS
PARÁMETROS MECÁNICOS
| Material de la carcasa: | Latón niquelado |
| Material aislante: | PA66/TPU |
| Material de sellado: | Resina epoxi/Caucho |
| Material de contacto: | Cobre fósforo chapado en oro/Latón cobre chapado en oro |
| Material de moldeo: | PU/PVC |
| Impedancia de aislamiento: | ≥100 MΩ |
| Impedancia de contacto: | ≤5 mΩ |
| Durabilidad: | ≥500 ciclos |
| Temperatura aplicable: | -25℃ ~ +80℃ |
| Grado impermeable: | IP65/IP67 |
| Estándar de ejecución: | CEI 61076-2-105 |
Parámetros eléctricos
| Patas | Masculino | corriente nominal | Tensión nominal | Tamaño del conductor | Femenino | ||
| C.A | CORRIENTE CONTINUA | AWG | mm² | ||||
| 3 |  | 1A | 60V | 60V | 26 | 0,14 |  |
| 4 |  | 1A | 60V | 60V | 26 | 0,14 |  |
Diagrama electrico

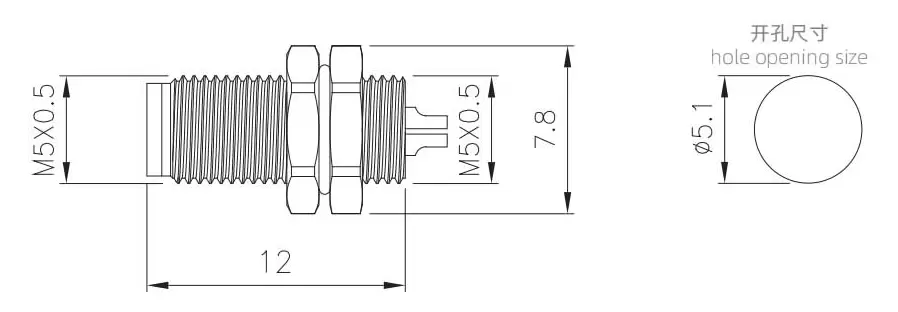

Dimensiones
Definición de cableado
| Patas | Color del núcleo del alambre | |
| 3 pines | ||
| 1 | BN | |
| 2 | - | |
| 3 | BU | |
| 4 | bk | |
| Patas | Color del núcleo del alambre | |
| 4 pines | ||
| 1 | BN | |
| 2 | WH | |
| 3 | BU | |
| 4 | bk | |
• Definición de cableado según normas convencionales, si está conforme a convenio u otro favor contactar con nuestro departamento comercial.
Pedido de productos
| Nombre del producto | Modelo de producto blindado | Modelo de producto: sin blindaje | Patas | Descarga 3D | Descarga 2D |
| Conector hembra recto M5, 3 núcleos, xx metros, cable de PVC | M5-S3-MWA-xxPV-S | M5-S3-MWA-xxPV | 3 | ||
| Conector hembra recto M5, 4 hilos, xx metros, cable de PVC | M5-S4-MWA-xxPV-S | M5-S4-MWA-xxPV | 4 |
• Si necesita elegir otros materiales de alambre, consulte con el servicio de atención al cliente.
