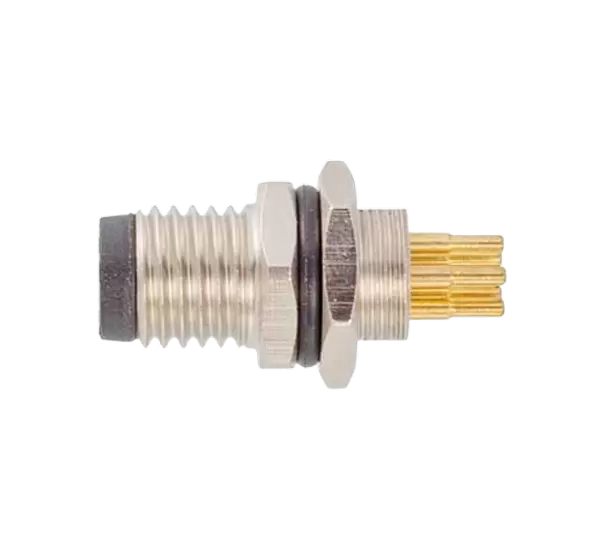

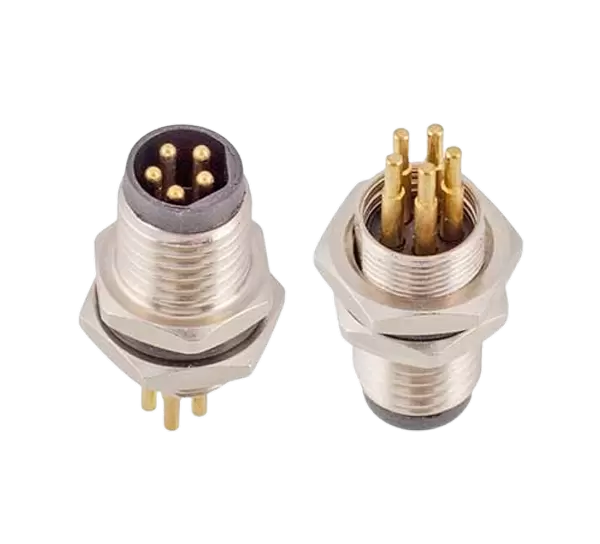

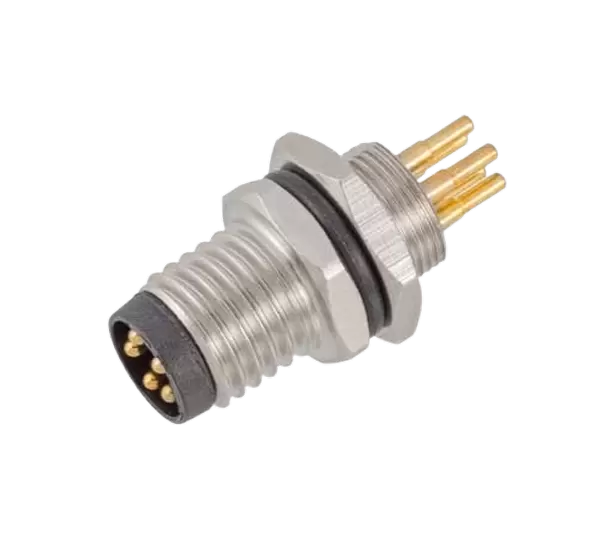

Zócalo de montaje frontal macho M8 (PCB, tornillo M8*0,5)
Zócalo de montaje frontal macho M8 (PCB, tornillo M8*0,5)
Zócalo de montaje frontal macho M8 (PCB, tornillo M8*0,5)
Zócalo de montaje frontal macho M8 (PCB, tornillo M8*0,5)
Zócalo de montaje frontal macho M8 (PCB, tornillo M8*0,5)
Zócalo de montaje frontal macho M8 (PCB, tornillo M8*0,5)
Zócalo de montaje frontal macho M8 (PCB, tornillo M8*0,5)
<>

Conectores estándar europeos Serie M8, Tipo de estructura: Zócalo de montaje frontal, Método de conexión: PCB, Tipo de pin: Macho, Número de contactos: 3,4,5,6,8 pines, Escudo: No, Certificación: CE, RoHS, UL, Estándar :IEC 61076-2-104,

INQUIRYCONSULTA DOWNLOADDESCARGAR
Información del producto
Parámetro mecánico
Material de la carcasa: Latón niquelado
Material aislante: PA66
Material de sellado: Resina epoxi/Caucho
Material de contacto: Cobre fósforo chapado en oro/Latón cobre chapado en oro
Material de moldeo: TPU/PVC
Impedancia de aislamiento: ≥100 MΩ
Impedancia de contacto: ≤5 mΩ
Durabilidad: ≥500 ciclos
Temperatura aplicable: -25℃ ~ +80℃
Grado impermeable: IP65/IP67
Estándar de ejecución: CEI 61076-2-104
PARÁMETROS ELÉCTRICOS

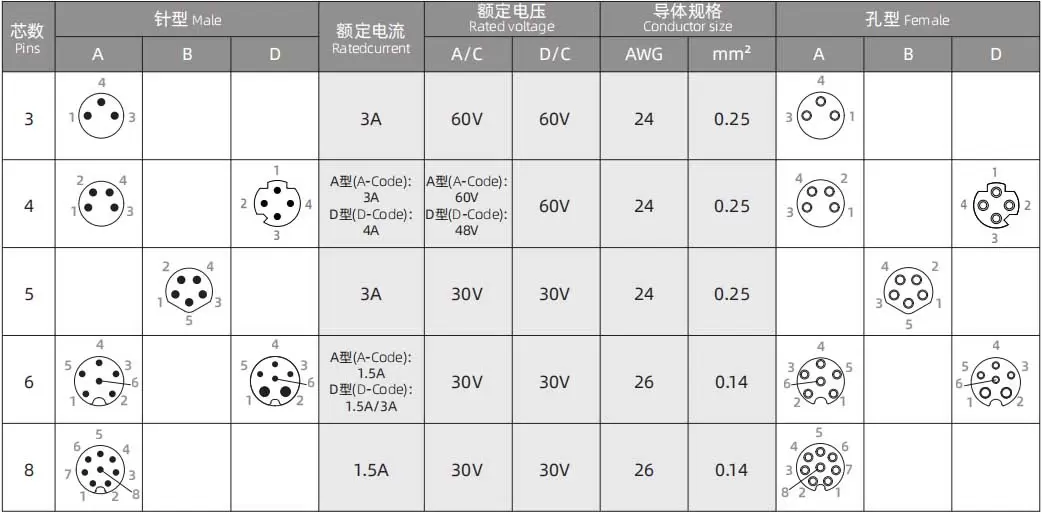

Diagrama electrico

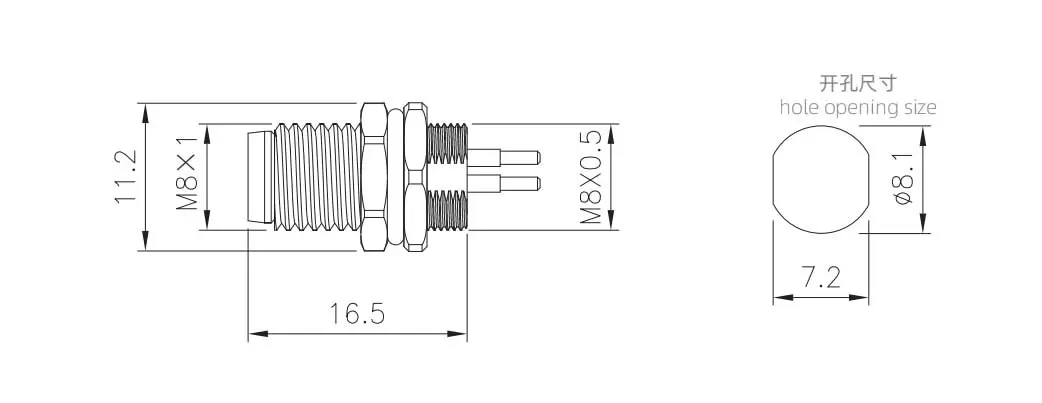

FICHA DE DATOS

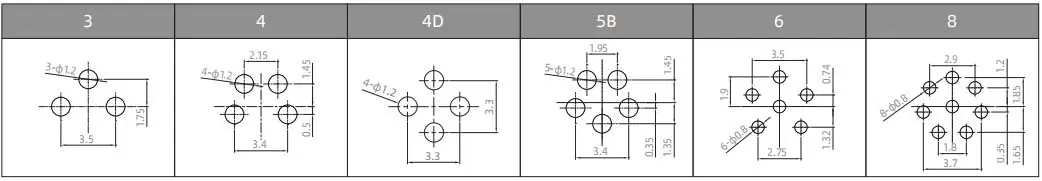

DISPOSICIÓN DE PINES DE PCB

Pedido de productos
Nombre del productoTornilloEstructuraPatasProducto No.Descarga 3DDescarga 2D
Conector hembra de montaje frontal macho M8, pin 3AM8x0.5tarjeta de circuito impreso3AM8-P3A-GPB M8
Conector hembra de montaje frontal macho M8, pin 4AM8x0.5tarjeta de circuito impreso4AM8-P4A-GPB M8
Conector hembra de montaje frontal macho M8, pin 4DM8x0.5tarjeta de circuito impreso4DM8-P4D-GPBM8
Conector hembra de montaje frontal macho M8, pin 5BM8x0.5tarjeta de circuito impreso5BM8-P5B-GPB M8
Conector hembra de montaje frontal macho M8, pin 6AM8x0.5tarjeta de circuito impreso6AM8-P6A-GPB M8
Conector hembra de montaje frontal macho M8, pin 8AM8x0.5tarjeta de circuito impreso8AM8-P8A-GPB M8
