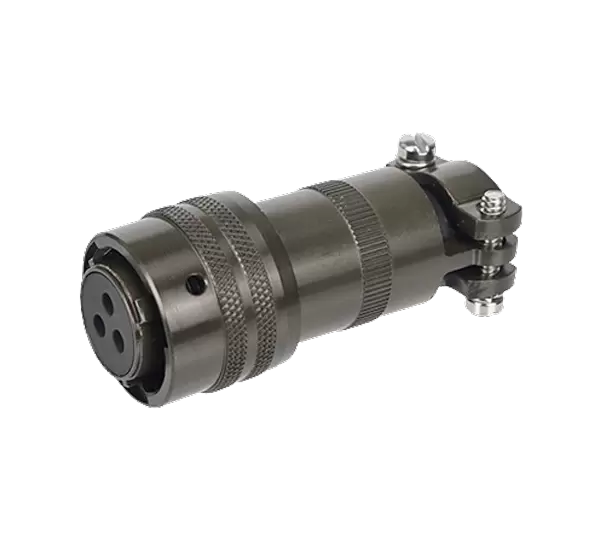

Casa / Productos / Conector MIL / 26482 / Conector recto MS3116-12-3S (SR)
26482
Serie MIL-DTL-26482 I, Tipo: enchufe 3116, Género: Hembra, Modo de conexión: Soldadura, Acoplamiento: Bayoneta, Pin: 4,8,10,12,14 pines, Cumple con el estándar: MIL-DTL-26482, Certificación: CE RoHS,
-
Contact Type:
Información del producto
Parámetro mecánico
Material de la carcasa | aleación de aluminio |
Acabado de la carcasa | Recubrimiento de cromato color oliva sobre |
Acabado alternativo de carcasa | Negro sobre galvanizado (RoHs) |
Aislador y ojales | caucho sintético |
Contactos | Aleación de cobre |
Contactos Finalizar | placa de oro |
Temperatura ambiente | -55℃ ~ +125℃ |
Ciclos de apareamiento | ≥ 500 ciclos |
Presión del agua | 48 horas en 6 pies según MIL-DTL-26482 3.6.14 |
Humedad | 20 días de 50 a 90 % de humedad según MIL-DTL-26482 3.6.25 |
spray de sal | Los conectores no acoplados y las cubiertas protectoras cumplen con una exposición de 48 horas según EIA364.26 y MIL-DTL-26482 3.6.19 |
Vibración | 10 μs máx. a 10 a 2000 Hz (15 g) de discontinuidad según EIA364.28 y MIL-DTL-26482 3.6.21 |
Choque | Duración de 50 g/11 ms. Tres ejes principales Discontinuidad máxima de 10 μs según EIA364.27 y MIL-DTL-26482 3.6.23 |

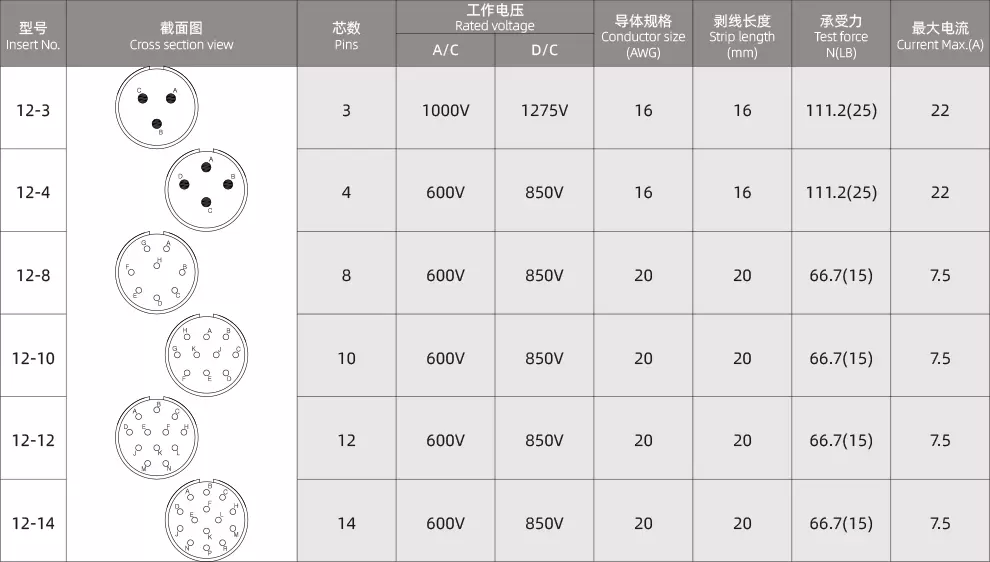

C12-PARÁMETROS ELÉCTRICOS

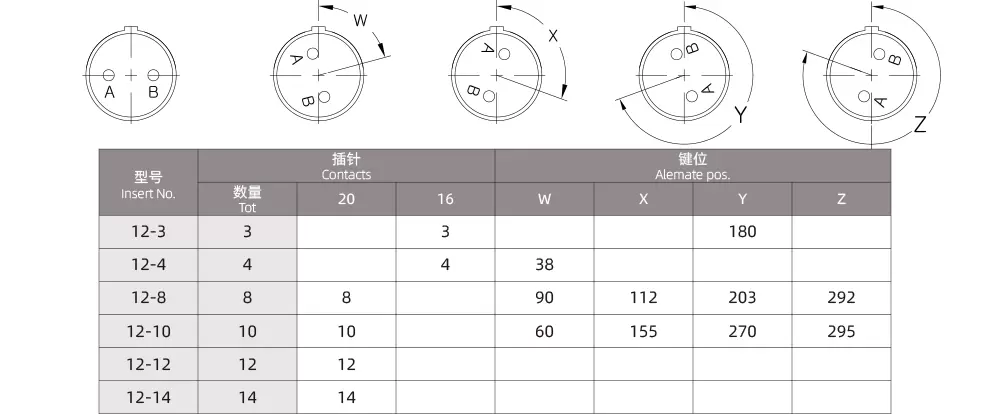

C12-TABLA DE TECLAS
Diagrama electrico

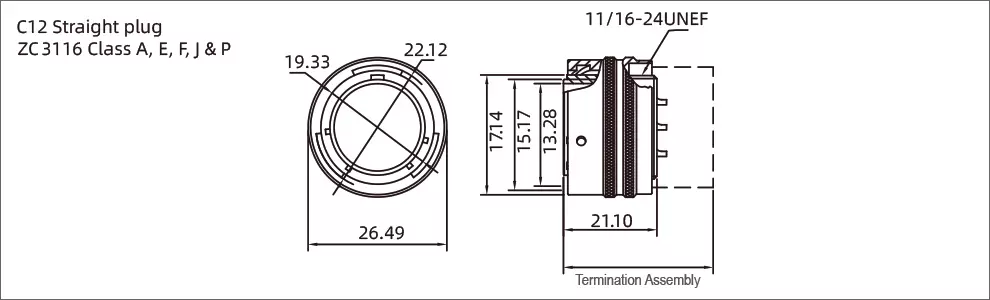

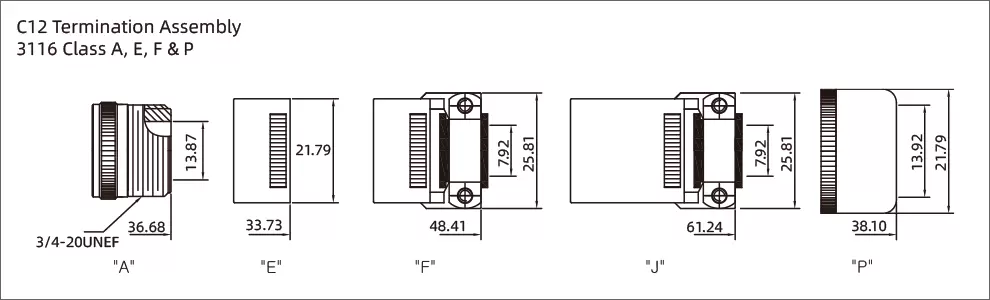

C12-DIBUJO DIMENSIONAL
Pedido de productos
Nombre del producto | Tipo de conector | Tipo de contacto | Nombre del modelo | Descarga 3D | Descarga 2D |
enchufe recto | 12-3 | Contacto de clavija | ZC3116A12-3P | ||
enchufe recto | 12-4 | Contacto de clavija | ZC3116A12-4P | ||
enchufe recto | 12-8 | Contacto de clavija | ZC3116A12-8P | ||
enchufe recto | 12-10 | Contacto de clavija | ZC3116A12-10P | ||
enchufe recto | 12-12 | Contacto de clavija | ZC3116A12-12P | ||
enchufe recto | 12-14 | Contacto de clavija | ZC3116A12-14P | ||
enchufe recto | 12-3 | Contacto hembra | ZC3116A12-3S | ||
enchufe recto | 12-4 | Contacto hembra | ZC3116A12-4S | ||
enchufe recto | 12-8 | Contacto hembra | ZC3116A12-8S | ||
enchufe recto | 12-10 | Contacto hembra | ZC3116A12-10S | ||
enchufe recto | 12-12 | Contacto hembra | ZC3116A12-12S | ||
enchufe recto |
12-14 | Contacto hembra |
ZC3116A12-14S |
Nota: El valor predeterminado es Clase A y marrón oliva chapado en cadmio. Si necesita otros estilos, consulte con el servicio de atención al cliente.
