CAZN | Conector M8 de 6 pines con codificación A

El conector M8 de 6 pines con codificación A es una solución de interconexión industrial compacta que cumple con IEC 61076-2-104. Diseñado para la transmisión de señales múltiples en aplicaciones con espacio limitado, cuenta con un mecanismo de bloqueo roscado M8 × 1 y codificación con codificación A para evitar errores de conexión con conectores M8 con codificación B o D. Su principal ventaja es la transmisión confiable de seis circuitos de señal independientes dentro del formato compacto M8.

Especificaciones eléctricas clave

Número de pines: 6 pines, codificación A

Tensión nominal: 30 V CA/CC

Corriente nominal: 1,5 A por contacto; resistencia de contacto ≤ 5 mΩ; corriente total que no excede los 4 A. Debido al espacio reducido entre contactos, la versión de 6 pines tiene una clasificación de corriente más baja que los modelos de 3 y 4 pines.

Clasificación de protección: IP67 cuando está acoplado y bloqueado correctamente, lo que brinda protección contra la entrada de polvo y la inmersión temporal en condiciones específicas.

Calibre del cable: normalmente 0,14 mm² (26 AWG), aunque también está disponible 0,25 mm² (24 AWG).

Temperatura de funcionamiento: -40°C a +80°C

Contactos: Cobre chapado en oro, con una vida útil del ciclo de acoplamiento de al menos 500 ciclos.

Construcción: Disponible en versiones blindadas y no blindadas.

Configuración de cableado

Abreviaturas de colores de cables: BN = Marrón, WH = Blanco, BU = Azul, BK = Negro, GY = Gris, PK = Rosa.

Los diseños de contactos masculinos y femeninos son imágenes especulares entre sí. La función de codificación con codificación A evita un acoplamiento incorrecto, lo que permite que el conector se acople solo con conectores M8 de 6 pines compatibles con codificación A, no con conectores M8 con codificación B o D.

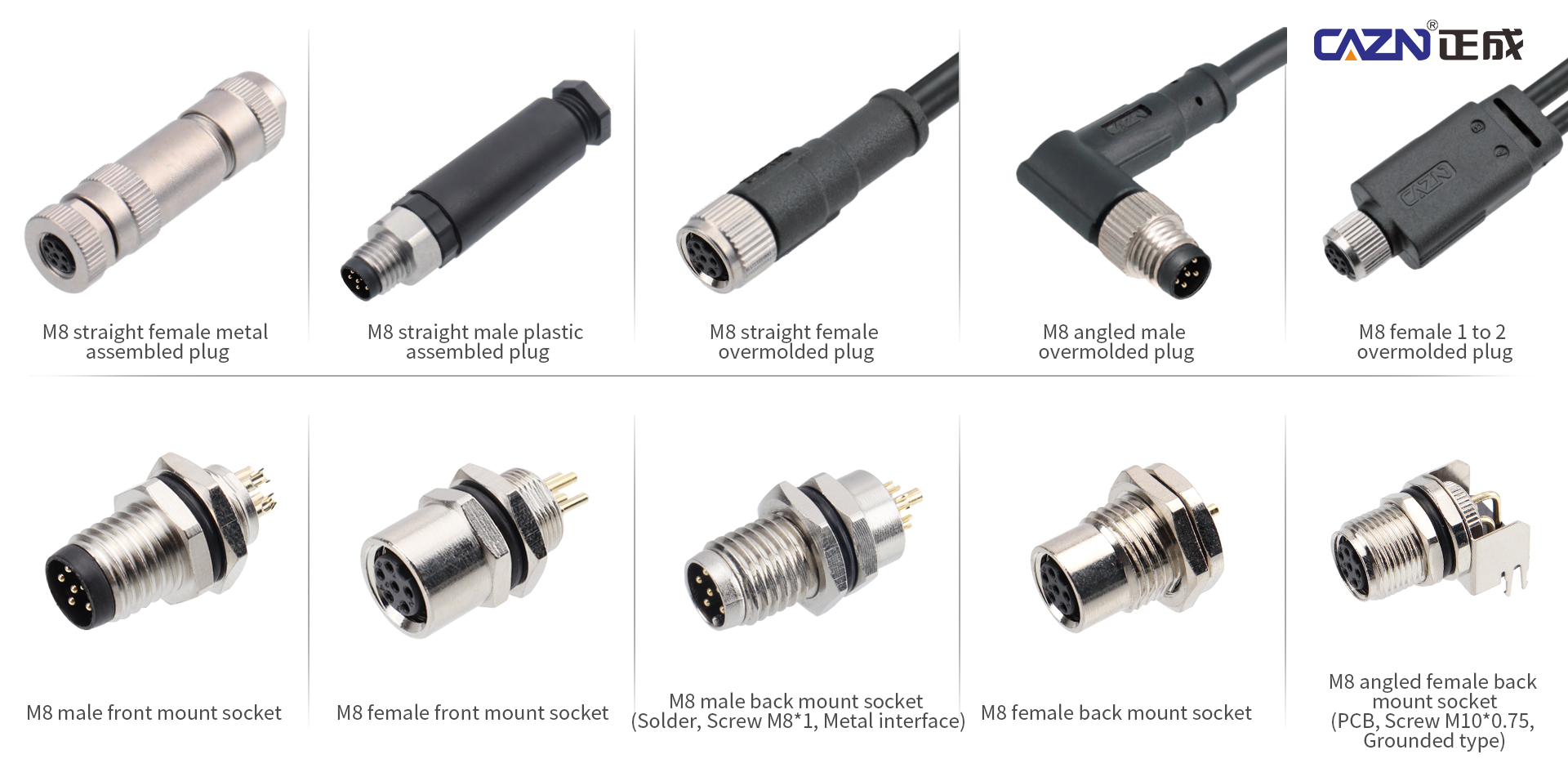

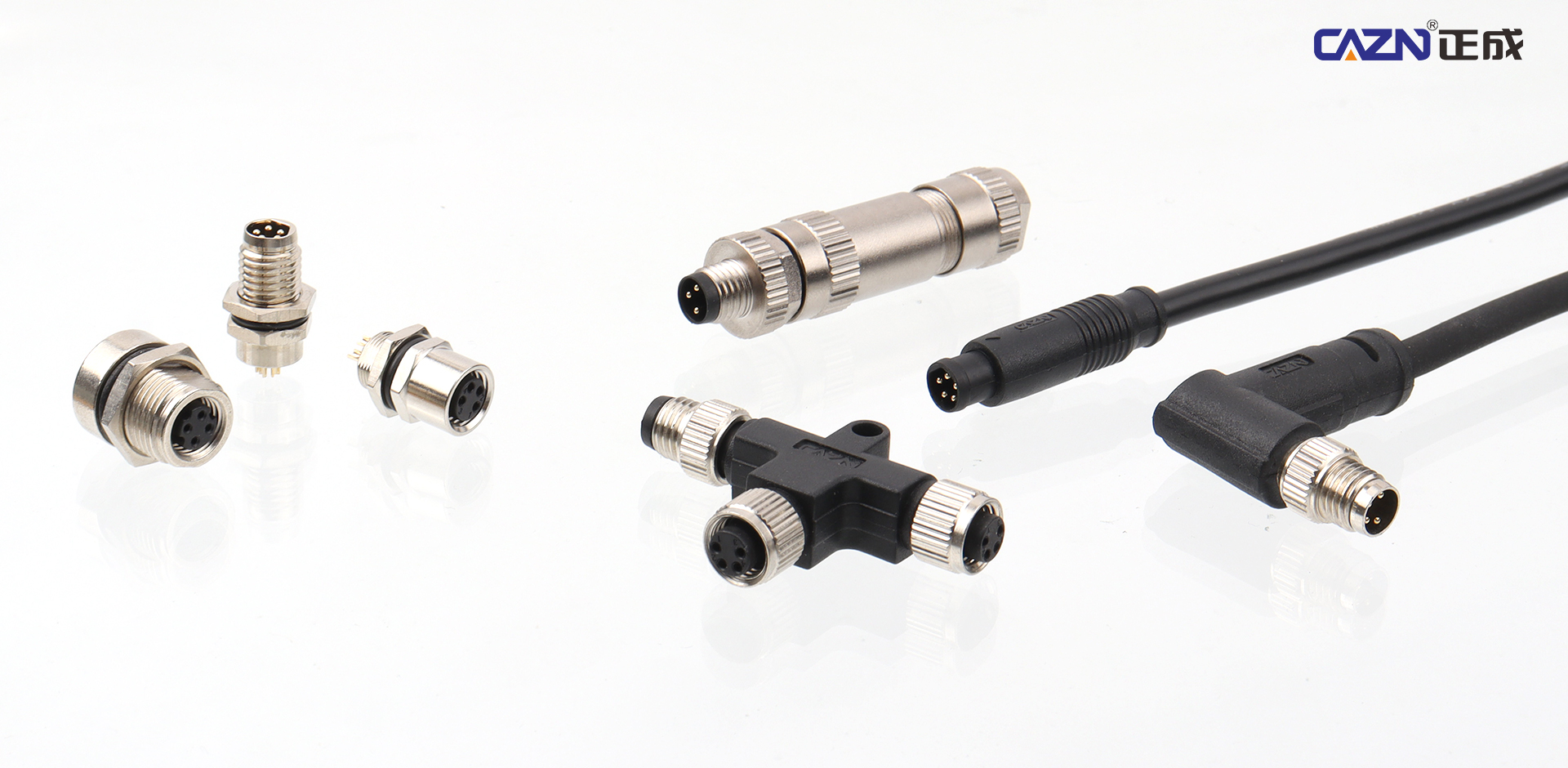

Configuraciones de conectores disponibles

Tipo de cable moldeado: Disponible con conectores rectos o en ángulo de 90 grados y cables de PVC o PUR. El cable y el conector están moldeados integralmente en fábrica, lo que la convierte en la configuración más común.

Tipo cableable en campo: Diseñado para cableado in situ sin moldeo por inyección, lo que lo hace adecuado para la puesta en marcha, resolución de problemas y mantenimiento.

Receptáculos de montaje en panel: disponibles en configuraciones de panel de montaje frontal o trasero, así como versiones de montaje en superficie de PCB (SMD) y de clavija de soldadura para integración directa en placas de circuito de equipos.

Versiones macho y hembra: Disponibles con contactos macho (pins) o contactos hembra (enchufes) para cumplir con diferentes requisitos de conexión.

Aplicaciones típicas

El conector M8 de 6 pines con codificación A es una interfaz de alta densidad para señales de baja potencia, comúnmente utilizada en:

• Codificadores rotativos compactos

• Sensores multicanal y sondas de medición.

• Cámaras industriales en miniatura y eliminadores electrostáticos.

• Módulos IO-Link para adquisición de múltiples señales

• Conexiones de señal en equipos con espacio de instalación extremadamente limitado

• Interfaces de señal para actuadores compactos

• Interconexiones de señal multicanal donde se prefiere una alternativa más pequeña a los conectores multipin M12 más grandes

Conectores con codificación A CAZN M8 de 6 pines para una transmisión de señal confiable

Como interfaz compacta de múltiples señales, el conector M8 de 6 pines con codificación A es una opción ideal para codificadores en miniatura, módulos IO-Link y equipos de medición de precisión. La serie de conectores de CAZN cumple con el estándar IEC 61076-2-104 y cuenta con contactos chapados en oro para un rendimiento eléctrico confiable y resistencia a las vibraciones, al mismo tiempo que equilibra la compatibilidad con la durabilidad ambiental.

CAZN ofrece pruebas de muestra, orientación para la selección de conectores y servicios de mazos de cables personalizados para ayudar a los clientes a abordar los requisitos de interconexión de señales de equipos a través de una solución integrada.
