CAZN | Conector de código M8-B

El conector CAZN M8-B Code es un tipo específico dentro de la familia de conectores circulares M8, con codificación B y una configuración de 5 pines. Este diseño lo hace particularmente adecuado para aplicaciones de automatización industrial que requieren una comunicación de bus de campo confiable en espacios de instalación compactos.

El código M8-B, que cumple con IEC 61076-2-104, es un conector miniatura fijo de 5 núcleos ubicado principalmente para aplicaciones de bus de campo PROFIBUS-DP. Su codificación mecánica evita el acoplamiento incorrecto con conectores Código A y Código D. Está diseñado para nodos de bus de campo donde el espacio de instalación es muy restringido. En comparación con los conectores M8-A y M8-D, el código M8-B tiene un volumen de mercado mucho menor, mientras que el código M12-B sigue siendo la solución de conector principal para PROFIBUS.

Especificaciones principales

Codificación: Código B, con una configuración de codificación dedicada de 5 pines

Protocolo: PROFIBUS-DP basado en comunicación de bus diferencial RS-485; no apto para transmisión Ethernet

Tensión nominal: 30 V CA/CC

Corriente nominal: 3 A.

Protección: IP67 cuando está correctamente acoplado y bloqueado

Temperatura de funcionamiento: -25°C a +80°C

Ciclos de apareamiento: ≥500

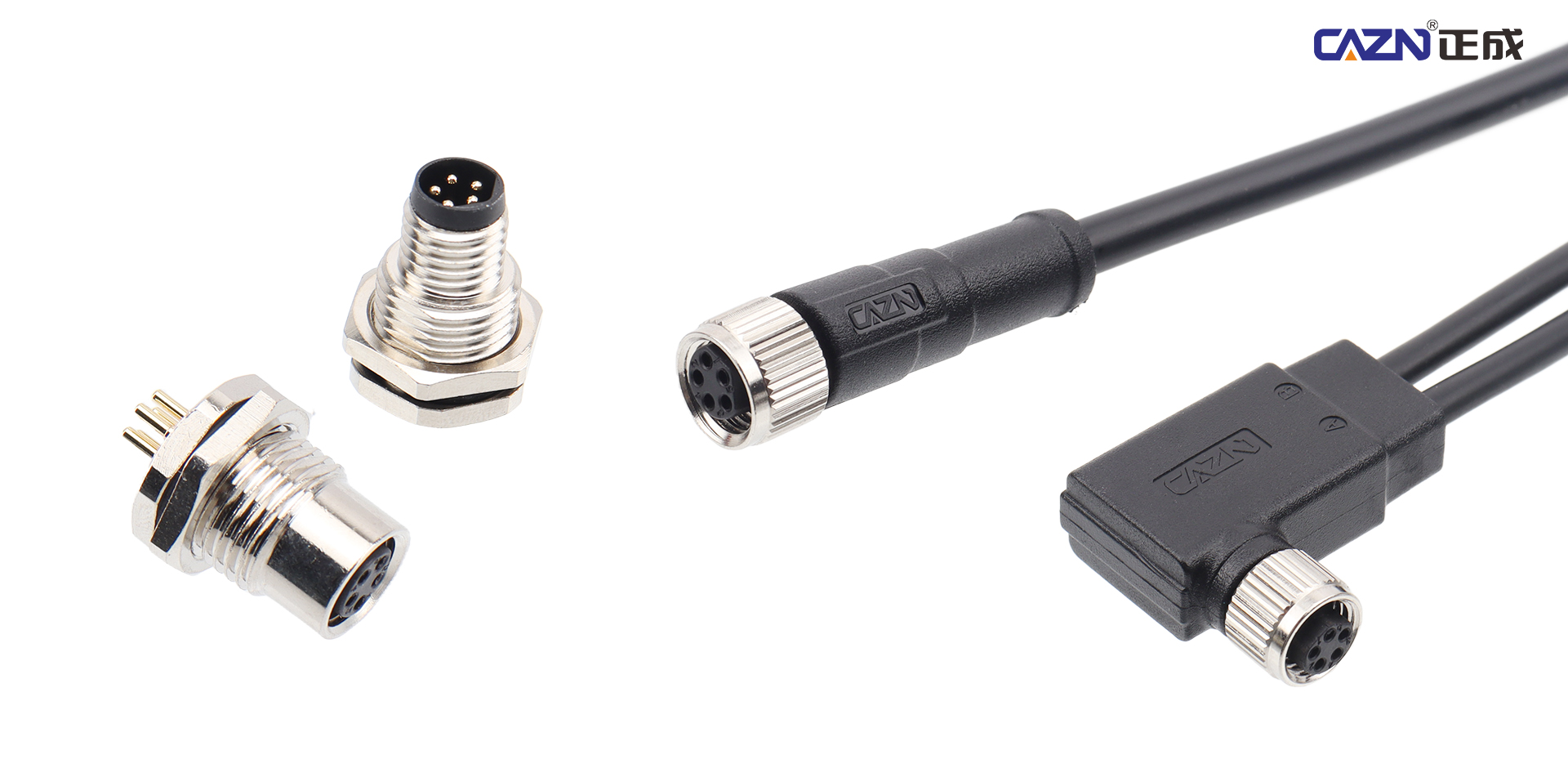

Configuraciones: Versiones rectas y de ángulo recto de 90°; conectores macho y hembra; conjuntos de cables premoldeados, versiones de ensamblaje en campo y conectores de panel PCB

Blindaje: Versiones blindadas disponibles, principalmente para una transmisión confiable por bus de campo

Distancia de transmisión: Depende de la velocidad en baudios de PROFIBUS, con distancias de hasta 500 m a la velocidad de bus aplicable

¿Qué es la codificación B?

La característica definitoria de un conector de código M8-B es su codificación B. El mecanismo de codificación proporciona polarización mecánica, evitando que se inserten incorrectamente tipos de conectores incompatibles.

La interfaz con código B tiene una protuberancia asimétrica distintiva que corresponde a la ranura correspondiente en el casquillo. Esta codificación física evita el acoplamiento accidental con otros tipos de codificación M8, incluidos el código A y el código D, lo que ayuda a reducir los errores de cableado durante la instalación y el mantenimiento.

Según IEC 61076-2-104, la posición de codificación para los conectores M8 con codificación B normalmente se encuentra alrededor de la posición de las 7 en punto. Esta estructura de codificación es particularmente útil en entornos industriales donde se pueden instalar varios tipos de conectores M8 muy cerca.

¿Por qué M8-B utiliza 5 pines?

El conector de código M8-B está configurado principalmente con 5 pines, lo que proporciona los contactos necesarios para PROFIBUS-DP y los requisitos de conexión de bus de campo relacionados.

La configuración de 5 pines también es un indicador de selección importante. Al evaluar un conector M8 para un sistema de automatización existente, la combinación de 5 pines + codificación B apunta claramente hacia un diseño de código M8-B.

Sin embargo, no se debe utilizar el número de pines por sí solo para determinar la compatibilidad del conector. La codificación, las especificaciones eléctricas, el protocolo y la interfaz del equipo deben verificarse antes de la instalación.

Código M8-B versus Código M8-D versus Código M8-A

Los tres tipos de conectores cumplen funciones de comunicación y automatización claramente diferentes.

Código M8-B: 5 pines, principalmente para aplicaciones de bus de campo PROFIBUS-DP/RS-485.

Código M8-D: 4 pines, diseñado para Ethernet industrial de 100 Mbps, incluidas aplicaciones PROFINET, EtherCAT y EtherNet/IP.

Código M8-A: normalmente de 3 o 4 pines, comúnmente utilizado para E/S generales de sensores y conexiones de alimentación, en lugar de comunicación de bus de campo o Ethernet.

Esta distinción es importante al reemplazar un conector existente o diseñar un dispositivo de automatización compacto. Un conector de código M8-B no se puede sustituir simplemente por un conector de código M8-D porque sus interfaces eléctricas y protocolos de comunicación son fundamentalmente diferentes.

Aplicaciones típicas de los conectores codificados M8-B

La aplicación principal del conector de código M8-B es la comunicación de bus de campo PROFIBUS-DP. También se puede utilizar en ciertos sistemas de sensores y servoaccionamientos que requieren conexiones de retroalimentación o blindaje dedicado.

Los equipos típicos incluyen sistemas automatizados de transporte y almacenamiento, robots industriales, cajas de E/S distribuidas, interruptores, actuadores y diversos dispositivos de control de automatización industrial.

El conector es particularmente valioso cuando es necesario integrar una interfaz PROFIBUS en equipos donde un conector de código M12-B convencional es físicamente demasiado grande.

Aplicaciones PROFIBUS-DP compactas

El código M8-B es una opción relativamente especializada dentro del mercado de automatización actual. Para nuevos proyectos de automatización, el código M8-D es generalmente más apropiado cuando se requiere Ethernet industrial como PROFINET o EtherCAT, mientras que el código M12-B sigue siendo una opción más común para redes PROFIBUS-DP.

M8-B resulta particularmente útil en aplicaciones específicas con espacio limitado. Por ejemplo, es posible que un módulo de E/S distribuidas compacto no tenga suficiente espacio en panel para una interfaz M12-B. Un conector M8-B puede proporcionar la interfaz PROFIBUS-DP requerida manteniendo al mismo tiempo un tamaño de equipo más pequeño.

También se puede encontrar en sensores, codificadores y otros dispositivos compactos de bus de campo heredados con salidas RS-485 PROFIBUS-DP. En algunas arquitecturas de equipos, M8-B se puede usar internamente mientras que un conjunto de cables M8-B a M12-B proporciona la transición a la red troncal PROFIBUS externa.

Diseño mecánico para entornos industriales.

La estructura mecánica de un conector industrial es tan importante como su interfaz eléctrica. El código M8-B utiliza un mecanismo de bloqueo roscado para asegurar la conexión de acoplamiento, lo que ayuda a mantener la estabilidad de la conexión en equipos expuestos a vibraciones y movimientos mecánicos.

Cuando está acoplado y bloqueado correctamente, el conector puede alcanzar la protección IP67, proporcionando resistencia contra el polvo y la exposición temporal al agua bajo las condiciones de prueba aplicables. Esto lo hace adecuado para equipos de automatización instalados en campo donde los conectores pueden estar expuestos a contaminantes industriales y humedad.

Las configuraciones disponibles rectas y en ángulo recto de 90° también permiten que el conector se adapte a diferentes requisitos de enrutamiento de cables. En equipos compactos, la versión en ángulo recto puede reducir la interferencia de los cables y aprovechar mejor el espacio de instalación restringido.

CAZN: Conectividad M8 completa para automatización industrial

A medida que los equipos de automatización se vuelven más pequeños y los nodos de campo se vuelven cada vez más densos, las soluciones de conectividad deben proporcionar dimensiones compactas y un rendimiento de comunicación confiable. CAZN cubre la gama completa de códigos M8-A, códigos M8-B y códigos M8-D, y admite diferentes requisitos, desde E/S de sensores y conexiones de alimentación hasta comunicación de bus de campo PROFIBUS-DP y Ethernet industrial de 100 Mbps.

CAZN ofrece múltiples configuraciones de conectores y cables, incluidos conjuntos de cables premoldeados, conectores de ensamblaje en campo, conectores de panel de PCB y mazos de cables personalizados. La cartera de productos combina protección IP67, blindaje de 360° y bloqueo roscado para abordar entornos industriales exigentes que involucran vibración, humedad e interferencias electromagnéticas.

Estas soluciones M8 se pueden integrar en efectores finales de robots, AGV, líneas de producción 3C, módulos de E/S compactos y otros equipos de automatización con espacio limitado, siguiendo los estándares IEC relevantes para compatibilidad y conexión confiable.

Más allá de los productos de conectores M8 estándar, CAZN ofrece personalización OEM/ODM, evaluación de selección de conectores y soluciones completas de mazos de cables. Al combinar productos estandarizados con servicios de conectividad específicos de aplicaciones, CAZN ayuda a simplificar el cableado industrial, reducir las fallas de conexión de campo y mejorar la capacidad de mantenimiento de las redes de comunicación y señales de automatización.

Para nodos PROFIBUS-DP compactos donde un conector de código M12-B es demasiado grande, el conector de código CAZN M8-B proporciona una interfaz especializada de 5 pines con código B para una conectividad de bus de campo confiable en equipos industriales con espacio limitado.
