CAZN | Soluciones de aplicaciones de automatización de conectores Ethernet de código M8-D

El conector Ethernet de código CAZN M8-D (IEC 61076-2-114) es una solución de conectividad en miniatura Ethernet industrial de 100 Mbps diseñada para aplicaciones PROFINET, EtherCAT y EtherNet/IP. Aborda la necesidad de acceso a la red en equipos de automatización con limitaciones de espacio y nodos de campo densamente distribuidos. En comparación con los conectores M12-D, la solución M8-D reduce el tamaño del conector en aproximadamente un 30 %. Cuenta con bloqueo de rosca, protección IP67 y blindaje de 360° para mejorar la resistencia a vibraciones e interferencias electromagnéticas, con velocidades de transmisión de datos de hasta 100 Mbit/s.

¿Por qué elegir conectores Ethernet M8 para la automatización industrial?

Los equipos de automatización industrial son cada vez más compactos y requieren mayores niveles de conectividad de red. Los conectores Ethernet M8-D son particularmente adecuados para aplicaciones donde los conectores M12 convencionales o las interfaces RJ45 pueden resultar difíciles de instalar.

1. Espacio limitado para el equipo: los módulos de E/S distribuidas pequeños, los efectores finales de robots, los sistemas de visión compactos y los chasis AGV a menudo tienen espacio físico insuficiente para los conectores M12.

2. Alta densidad de nodos: las líneas de clasificación de electrónica, embalaje y logística de 3C pueden contener una gran cantidad de nodos Ethernet en miniatura, lo que genera una demanda de interfaces compactas plug-and-play.

3.Vibraciones y golpes: Los robots y equipos móviles están continuamente expuestos a vibraciones y movimientos. En comparación con las conexiones de pestillo RJ45, el bloqueo roscado proporciona una conexión mecánica más segura.

4. Fuerte interferencia EMC: los convertidores de frecuencia, los servoaccionadores y otros equipos industriales pueden generar interferencias electromagnéticas importantes. Una conexión Ethernet totalmente blindada ayuda a mantener la integridad de la comunicación.

5.Eficiencia de instalación y mantenimiento: los conjuntos de cables preensamblados pueden acelerar la instalación y el reemplazo en campo, reducir el trabajo de cableado del gabinete de control y simplificar el aislamiento de fallas.

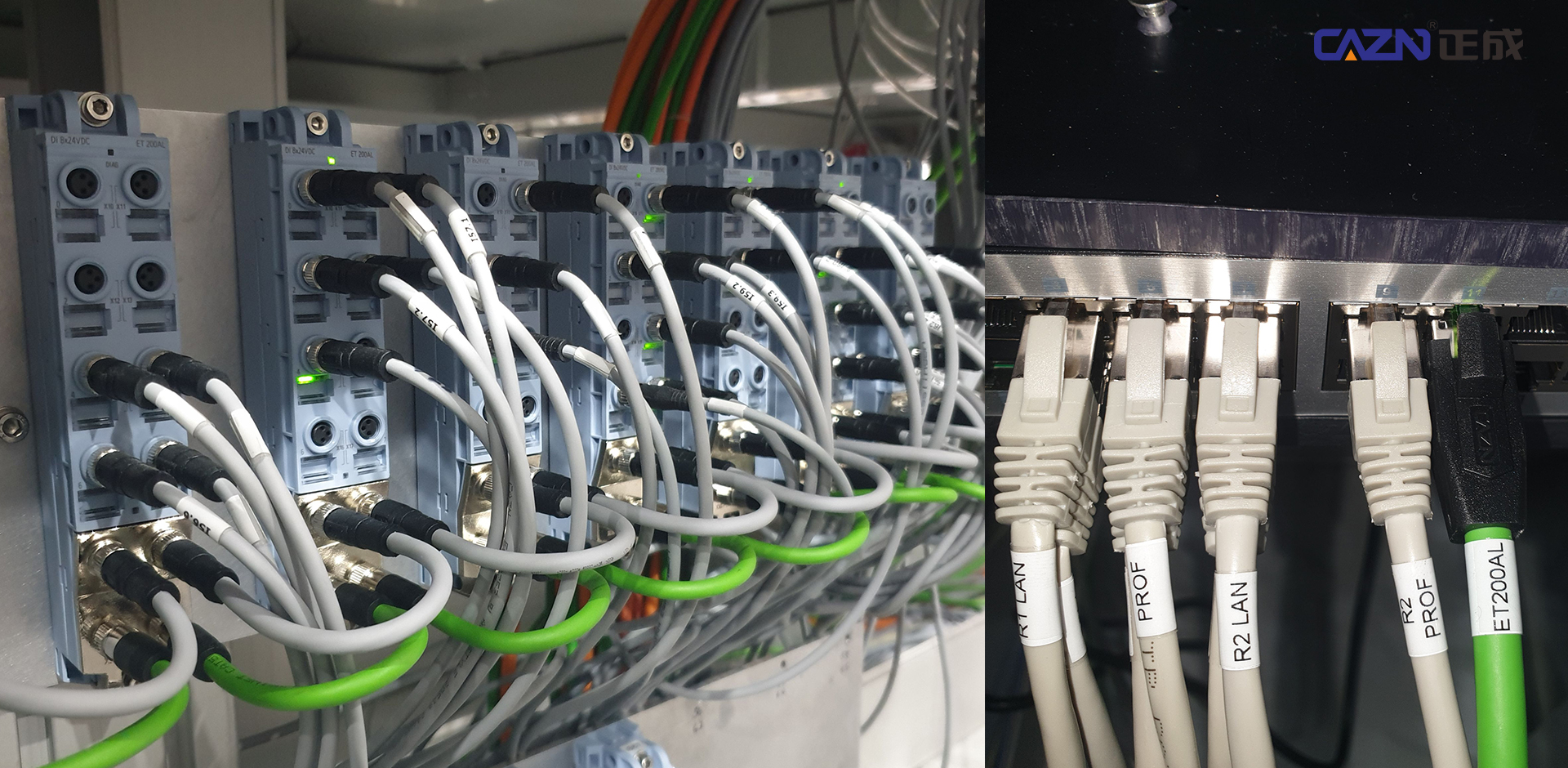

Arquitectura completa del sistema Ethernet M8-D

Se puede configurar una práctica solución Ethernet M8-D como red distribuida troncal y ramificada. La red principal puede utilizar PLC o conmutadores Ethernet industriales conectados a través de interfaces M12-D o RJ45, mientras que los cables M8-D se utilizan para ramas de campo compactas.

La arquitectura típica es:

PLC / Conmutador Ethernet industrial → Red principal M12-D / RJ45 → Cables derivados M8-D → E/S distribuidas / Cámaras industriales compactas / Esclavos EtherCAT

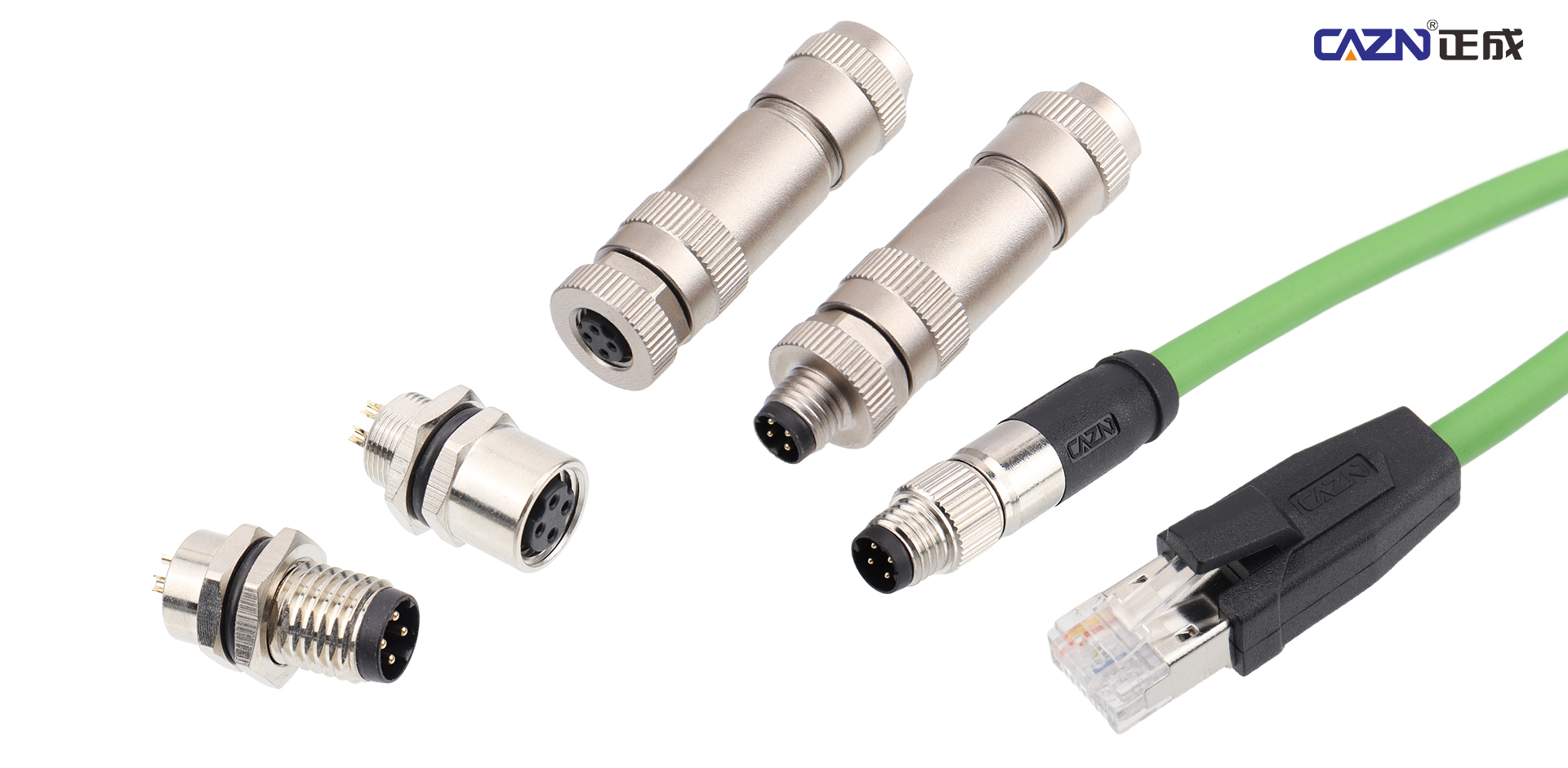

Se pueden seleccionar dos configuraciones de cable según los requisitos de instalación.

Los conjuntos de cables premoldeados son la opción preferida para proyectos estandarizados. Los conectores M8-D rectos o en ángulo recto se pueden suministrar en configuraciones M8-D a M8-D y M8-D a RJ45. Los cables PUR de alta flexibilidad son adecuados para aplicaciones móviles y de cadenas de arrastre, mientras que los cables de PVC son adecuados para instalaciones fijas.

Los conectores de montaje en campo son útiles durante la puesta en servicio o cuando es necesario modificar el cableado de campo. La terminación roscada permite una instalación flexible, pero el blindaje debe implementarse correctamente con una conexión de blindaje completa de 360°.

Para la integración de equipos, los conectores de panel M8-D están disponibles en configuraciones soldadas con cable o montadas en PCB y se pueden instalar directamente en módulos de E/S distribuidas, carcasas de cámaras y otros dispositivos compactos.

El blindaje y la conexión a tierra son fundamentales para la estabilidad de Ethernet

El rendimiento de Ethernet industrial depende no sólo de la capacidad de transmisión de datos del conector sino también de la integridad del sistema de blindaje. Para aplicaciones Ethernet M8-D que funcionan en entornos con servovariadores, motores, inversores y otras fuentes de interferencia electromagnética, se recomienda un blindaje totalmente metálico de 360°.

Usar únicamente papel de aluminio con una conexión a tierra de un solo punto puede proporcionar un rendimiento de blindaje de alta frecuencia insuficiente y puede contribuir a errores de comunicación o pérdida de paquetes en condiciones exigentes. El blindaje trenzado del cable debe estar conectado de forma segura y continua a la estructura de blindaje del conector.

El marco del equipo debe utilizar una estrategia de conexión a tierra adecuada para minimizar los efectos no deseados del bucle de tierra. Para el cableado de Ethernet industrial, la impedancia del cable debe controlarse a 100 Ω ±15% según los requisitos de Ethernet industrial Cat5e, con una distancia de transmisión total de hasta 100 m según la configuración de red aplicable.

Para conexiones roscadas M8-D, el par de apriete recomendado es de 0,4 a 0,6 Nm. Se debe evitar un apriete excesivo, mientras que las conexiones instaladas en equipos que vibran continuamente se deben inspeccionar y volver a apretar periódicamente cuando sea necesario.

Aplicación 1: efectores finales de robot

Los robots colaborativos y las muñecas de los robots industriales proporcionan un excelente ejemplo de cómo los conectores Ethernet M8-D pueden ofrecer una clara ventaja en materia de ahorro de espacio. Las pinzas, las cámaras de visión compactas, los sensores de control de fuerza y ​​otros dispositivos instalados cerca del sexto eje del robot suelen tener un espacio de instalación muy limitado.

Un conector de código M8-D totalmente blindado con una configuración en ángulo recto de 90° puede reducir la interferencia del cable alrededor de la muñeca del robot. Para aplicaciones que implican movimientos repetidos, un cable PUR de alta flexibilidad y un conjunto de conector premoldeado pueden mejorar la confiabilidad de la gestión de cables.

Para la comunicación EtherCAT, el cable debe tenderse con suficiente margen de movimiento y alivio de tensión adecuado. Se debe mantener un radio de curvatura mínimo de 5 veces el diámetro exterior del cable de acuerdo con los requisitos de aplicación establecidos.

Aplicación 2: Robots móviles AGV y AMR

Los AGV y AMR requieren una comunicación confiable mientras se mueven continuamente y experimentan vibraciones mecánicas. Los dispositivos conectados típicos incluyen E/S distribuidas, módulos de navegación y escaneo de códigos de barras, unidades de visión compactas y otros componentes de control montados en vehículos.

Un conector Ethernet IP67 M8-D con bloqueo roscado es adecuado para instalaciones de chasis compactos donde el espacio es limitado y la resistencia a las vibraciones es importante. Los conectores en ángulo recto pueden ayudar a evitar interferencias con otros componentes, mientras que los cables PUR brindan una mayor flexibilidad para movimientos repetidos y condiciones de enrutamiento exigentes.

La conexión roscada también ayuda a prevenir el desacoplamiento accidental causado por la vibración continua del vehículo en comparación con las interfaces que dependen únicamente de un mecanismo de ajuste a presión.

Aplicación 3: 3C, embalaje y automatización logística

Las líneas de producción automatizadas en clasificación de electrónica, embalaje y logística 3C suelen combinar una alta densidad de nodos con un espacio de instalación limitado. Las cajas de E/S remotas distribuidas, los lectores de códigos y las unidades de inspección por visión compactas pueden requerir conectividad Ethernet en un espacio relativamente pequeño.

Para estaciones fijas, los cables rectos premoldeados M8-D pueden proporcionar una conexión compacta y estandarizada. Cuando el espacio de instalación es limitado, las versiones en ángulo recto pueden reducir la interferencia en el tendido de cables. Las estaciones móviles instaladas en cadenas de arrastre deben utilizar cables PUR de alta flexibilidad diseñados para doblarse repetidamente.

Una arquitectura de red práctica puede conservar conexiones M12 o RJ45 para la red troncal principal, mientras que múltiples ramas M8-D conectan dispositivos de campo. Este enfoque puede reducir el tamaño de los gabinetes de E/S, simplificar la integración de equipos y facilitar el reemplazo rápido de nodos de campo individuales.

Aplicación 4: Integración de Ethernet en equipos compactos

Para equipos de prueba, máquinas pequeñas para propósitos especiales y otros sistemas compactos, la interfaz Ethernet a menudo debe integrarse directamente en la carcasa del equipo.

Un conector de panel PCB M8-D puede proporcionar una interfaz Ethernet industrial externa sin requerir una apertura RJ45 más grande. El blindaje metálico debe estar conectado correctamente al chasis del equipo para mantener el rendimiento EMC previsto.

Esta configuración es particularmente útil cuando los diseñadores de equipos necesitan mantener un gabinete compacto y al mismo tiempo proporcionar una interfaz Ethernet mecánicamente segura y de grado industrial.

CAZN M8-D: Conectividad compacta para Ethernet industrial

La expansión de Ethernet industrial está aumentando la demanda de soluciones de conectividad compactas, confiables y escalables. La serie M8 de CAZN aborda este requisito con bloqueo roscado, dimensiones compactas, protección IP67 y configuraciones diseñadas para la transmisión de datos Ethernet industrial.

El conector de código M8-D cumple con DIN EN 61076-2-114 y está diseñado para aplicaciones donde el espacio de instalación, la seguridad mecánica y la comunicación confiable son importantes. Su formato compacto lo hace particularmente adecuado para sensores en miniatura, E/S distribuidas, efectores finales de robots, equipos móviles y otros dispositivos de automatización con limitaciones de espacio.

Especificaciones técnicas

El conector Ethernet con código CAZN M8-D utiliza cuatro contactos codificados en D con una disposición de contacto simétrica chapada en oro. El conector admite más de 500 ciclos de acoplamiento, con un voltaje nominal de 48 V/60 V CA/CC, una corriente nominal de 4 A y un rango de temperatura de funcionamiento de -25 °C a +80 °C.

CAZN ofrece versiones con terminación de tornillo blindado y conjuntos de cables premoldeados con blindaje de cable. Los diámetros de salida de cable disponibles varían de 4 mm a 5,5 mm, mientras que los tamaños de conductores admitidos varían de 0,14 mm² a 0,5 mm². La configuración de cable premoldeado utiliza conductores de 0,25 mm² (AWG 24).

Además de la transmisión de datos Ethernet, el conector híbrido M8 con codificación D puede admitir la entrega de energía para dispositivos conectados de acuerdo con los requisitos IEEE 802.3at PoE+, lo que permite la conectividad de datos y energía dentro de sistemas compactos de automatización industrial.

Para equipos de automatización donde el espacio de instalación es limitado pero el rendimiento de Ethernet, la protección EMC, la resistencia a las vibraciones y la eficiencia del mantenimiento siguen siendo esenciales, CAZN M8-D Code proporciona un enfoque de conectividad industrial compacto para redes de automatización distribuidas modernas.
