CAZN | Guía de aplicaciones del conector M8

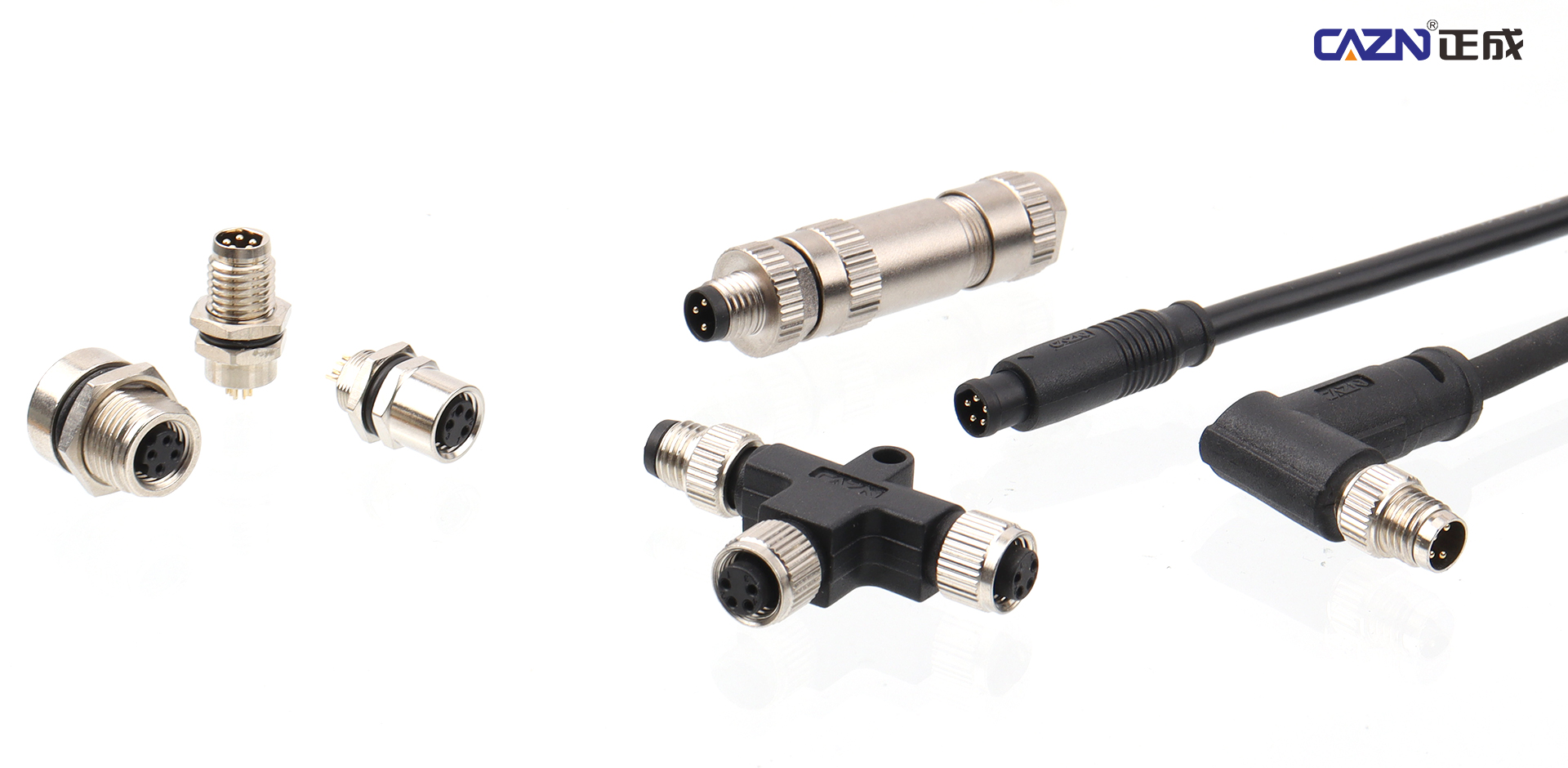

Los conectores M8 son conectores industriales circulares compactos con un diámetro exterior de 8 mm. Ofrecen ventajas clave que incluyen tamaño compacto, protección IP67/IP68, resistencia a vibraciones, resistencia a temperaturas altas y bajas y cableado simplificado. Están diseñados para conexiones de señal y alimentación de bajo voltaje en espacios de instalación reducidos y entornos operativos exigentes. Los conectores M8 se utilizan ampliamente en automatización industrial, robótica, nuevos sistemas energéticos, equipos médicos, logística inteligente y otras aplicaciones, lo que los convierte en una solución de conexión esencial para equipos compactos de precisión.

1. Automatización industrial: la aplicación principal

Como componente de conexión fundamental en la automatización industrial, los conectores M8 se utilizan principalmente para la transmisión de señales en sensores compactos y módulos de control. Son adecuados para diversos sistemas de automatización con limitaciones de espacio y pueden reemplazar el cableado de terminales convencional para mejorar la estabilidad del equipo y la eficiencia del mantenimiento.

Las aplicaciones típicas incluyen sensores en miniatura como interruptores de proximidad, sensores fotoeléctricos, sensores de temperatura/presión/flujo y sensores de desplazamiento, así como pequeñas válvulas de solenoide, cilindros neumáticos en miniatura, codificadores, módulos de E/S distribuidas por PLC, unidades de control de bus de campo, puntos de inspección de máquinas herramienta y módulos de inspección en líneas de producción automatizadas.

Los conectores M8 son particularmente adecuados para aplicaciones donde el espacio del panel es limitado, se requiere cableado liviano y la cantidad de circuitos de señal es relativamente pequeña. Su estructura de conexión sellada puede ayudar a reducir las fallas de cableado causadas por el polvo, la humedad y la contaminación por aceite en entornos industriales.

Los conectores M8 sirven como interfaces estándar para muchos sensores industriales en miniatura, proporcionando transmisión de señal y suministro de energía:

Nota: Las configuraciones con codificación A con 3 a 5 contactos se usan comúnmente para soportar el suministro de energía de 24 VCC y la transmisión de señales.

2. Robots industriales y equipos móviles inteligentes

Con su alta resistencia a las vibraciones, flexibilidad y dimensiones compactas, los conectores M8 se adaptan bien a los espacios internos confinados y entornos de movimiento dinámico de los equipos robóticos.

En brazos robóticos industriales livianos y robots colaborativos, los conectores M8 se utilizan para conexiones de señal y energía a efectores finales, sensores de articulaciones y codificadores de servomotores. Una configuración de 6 contactos puede acomodar tanto la transmisión de energía como de señal, mientras que los diseños de carcasa metálica blindada pueden ayudar a reducir la interferencia causada por el movimiento mecánico continuo.

Los conectores M8 también se utilizan ampliamente en AGV y AMR para sensores de detección de obstáculos, módulos de señales de viaje e interfaces de monitoreo de estado. Su diseño compacto y conexión resistente a las vibraciones ayudan a mantener conexiones eléctricas estables durante movimientos de alta frecuencia y reducen el riesgo de fallas de contacto causadas por la vibración.

Las diferentes configuraciones de codificación permiten que los conectores M8 admitan diferentes niveles de comunicación industrial:

Nota: Los conectores con codificación D utilizan una estructura con llave mecánica para garantizar la conexión correcta de las señales diferenciales de Ethernet y evitar un acoplamiento incorrecto que podría dañar el equipo.

3. Equipos de inspección de precisión y visión artificial

Los conectores M8 brindan soluciones de conexión estable para sistemas compactos de visión artificial y equipos de adquisición de datos de precisión donde se requiere una transmisión de señal confiable.

Las aplicaciones típicas incluyen cámaras industriales en miniatura, sistemas de iluminación de visión y módulos de adquisición de imágenes, donde se pueden utilizar conectores M8 para interfaces de señal de disparo y alimentación. Las configuraciones blindadas ayudan a mejorar la resistencia a las interferencias electromagnéticas, lo que respalda una transmisión estable en sistemas de imágenes de precisión.

Los conectores M8 también se utilizan en equipos de embalaje de semiconductores, sistemas de inspección de obleas e instrumentos de inspección de precisión para interfaces de sensores en miniatura. Su tamaño compacto los hace adecuados para entornos de fabricación de semiconductores donde los equipos requieren alta precisión, espacio de instalación limitado y limpieza controlada.

4. Nuevas energías y equipos inteligentes para exteriores

Con sus sólidas capacidades de protección en exteriores, los conectores M8 son adecuados para entornos exteriores exigentes que se encuentran en equipos exteriores inteligentes y de nueva energía.

En sistemas fotovoltaicos y de almacenamiento de energía, los conectores M8 se pueden utilizar para conexiones de señales a módulos de monitoreo de cadenas, sensores de temperatura y humedad ambiente y sensores de luz. Su diseño protector les permite resistir las variaciones de temperatura exterior, la lluvia y otras exposiciones ambientales.

Los conectores M8 también se utilizan ampliamente en pantallas LED, controles de iluminación inteligente para exteriores, iluminación de paisajes y cámaras de seguridad para exteriores para la interconexión de módulos y el control de señales.

Las configuraciones con clasificación IP67 pueden resistir la exposición a la lluvia, el polvo y la luz solar, lo que ayuda a mantener el funcionamiento estable de los equipos exteriores durante períodos prolongados.

5. Equipo alimentario, médico y de laboratorio

Con resistencia al agua, resistencia a la corrosión e idoneidad para entornos limpiables, los conectores M8 se pueden utilizar en equipos que funcionan bajo estrictos requisitos de higiene o limpieza.

En el procesamiento de alimentos, los conectores M8 se utilizan para sistemas de limpieza CIP, detección de posición de válvulas en equipos de llenado e interfaces de control y sensores en maquinaria de envasado de alimentos. Las configuraciones de acero inoxidable combinadas con altos índices de protección pueden resistir lavados frecuentes con agua y exposición a soluciones de limpieza o desinfección.

En equipos médicos y de laboratorio, los conectores M8 se utilizan comúnmente para conexiones de sondas en dispositivos de pruebas médicas portátiles, equipos de ultrasonido portátiles, monitores de oxígeno en sangre y sistemas de chips de microfluidos.

Los contactos chapados en oro pueden proporcionar una transmisión estable de señales eléctricas biológicas de bajo nivel, mientras que los materiales adecuados respetuosos con el medio ambiente pueden cumplir con los requisitos de seguridad de los equipos médicos compactos de precisión.

6. Logística inteligente y equipos minoristas automatizados

Los conectores M8 son adecuados para el cableado denso y las condiciones operativas de alta frecuencia que se encuentran en la automatización logística y los equipos de manipulación de materiales.

Las aplicaciones típicas incluyen sensores, módulos de conteo e interruptores de límite instalados en sistemas transportadores inteligentes, máquinas clasificadoras y equipos de escaneo de paquetes.

El tamaño compacto de los conectores M8 les permite encajar en diseños de cableado densamente dispuestos que se encuentran comúnmente en equipos transportadores y de clasificación. Esto puede simplificar el tendido de cables y reducir la dificultad de mantenimiento.

Su resistencia al desgaste y a las vibraciones también los hace adecuados para equipos logísticos que funcionan de forma continua durante períodos prolongados.

7. Equipos de construcción y automoción

Los conectores M8 también se utilizan en sistemas de control electrónicos automotrices compactos y módulos de monitoreo para maquinaria de construcción.

En aplicaciones automotrices, se pueden utilizar para sensores de vehículos en miniatura, cámaras de asistencia para estacionamiento e interfaces de señales pequeñas para ECU de vehículos. Su diseño puede soportar vibraciones durante el funcionamiento del vehículo y variaciones en la temperatura de funcionamiento.

En maquinaria de construcción, equipos de minería y equipos de producción de acero, los conectores M8 se pueden utilizar con maquinaria hidráulica, transmisores de presión y sensores de monitoreo del estado de los equipos. Estas aplicaciones requieren soluciones de conexión capaces de operar de manera confiable en entornos industriales exigentes y al mismo tiempo admitir una adquisición precisa de datos de equipos.

Nota: Los conectores M8 se pueden configurar con diferentes números de contactos, como versiones de 3, 4 y 5 contactos, así como diferentes opciones de codificación, incluidos diseños con codificación A, codificación B y codificación D. Estas configuraciones admiten diferentes funciones eléctricas, incluida la transmisión de señales y alimentación, la comunicación bidireccional y la comunicación por bus de campo. En aplicaciones prácticas, el conector debe seleccionarse según la interfaz del equipo y la función de transmisión requerida.

Guía rápida de selección de conectores M8

Conclusión

Los conectores M8 están diseñados principalmente para equipos compactos que requieren conexiones de señal pequeña y mediana de baja potencia en condiciones ambientales exigentes. En comparación con los conectores M12, que se asocian más comúnmente con aplicaciones de señales de mayor corriente y mayor densidad, los conectores M8 se centran en una conectividad liviana y de precisión para equipos inteligentes compactos y sistemas industriales de precisión.

Las diferentes configuraciones de contactos permiten que los conectores M8 aborden diferentes requisitos de aplicación. Las versiones de 3 y 4 contactos se usan comúnmente para sensores estándar y señales de control de iluminación, mientras que las configuraciones de 6 y 8 contactos pueden admitir múltiples circuitos de señales en robótica y equipos de inspección de precisión.

Para los diseñadores de equipos, seleccionar el conector M8 correcto requiere considerar el espacio de instalación, la función eléctrica, la codificación, el número de contactos, la protección ambiental, las interferencias electromagnéticas y los requisitos de enrutamiento de cables. Mediante la combinación adecuada de estas especificaciones, los conectores CAZN M8 pueden proporcionar una solución de conexión compacta y confiable para una amplia gama de aplicaciones de equipos industriales e inteligentes.
