Conectores M8

Tipo de montaje en panel (enchufe de panel/PCB): Fijado al panel del gabinete del equipo o PCB, con clavijas soldadas a la PCB y acopladas externamente con un enchufe de extremo de cable.

Tipo de extremo de cable (enchufe, premoldeado/montaje en campo): integrado en el extremo del cable y utilizado como extremo de acoplamiento móvil.

1. Diferencias clave en la instalación

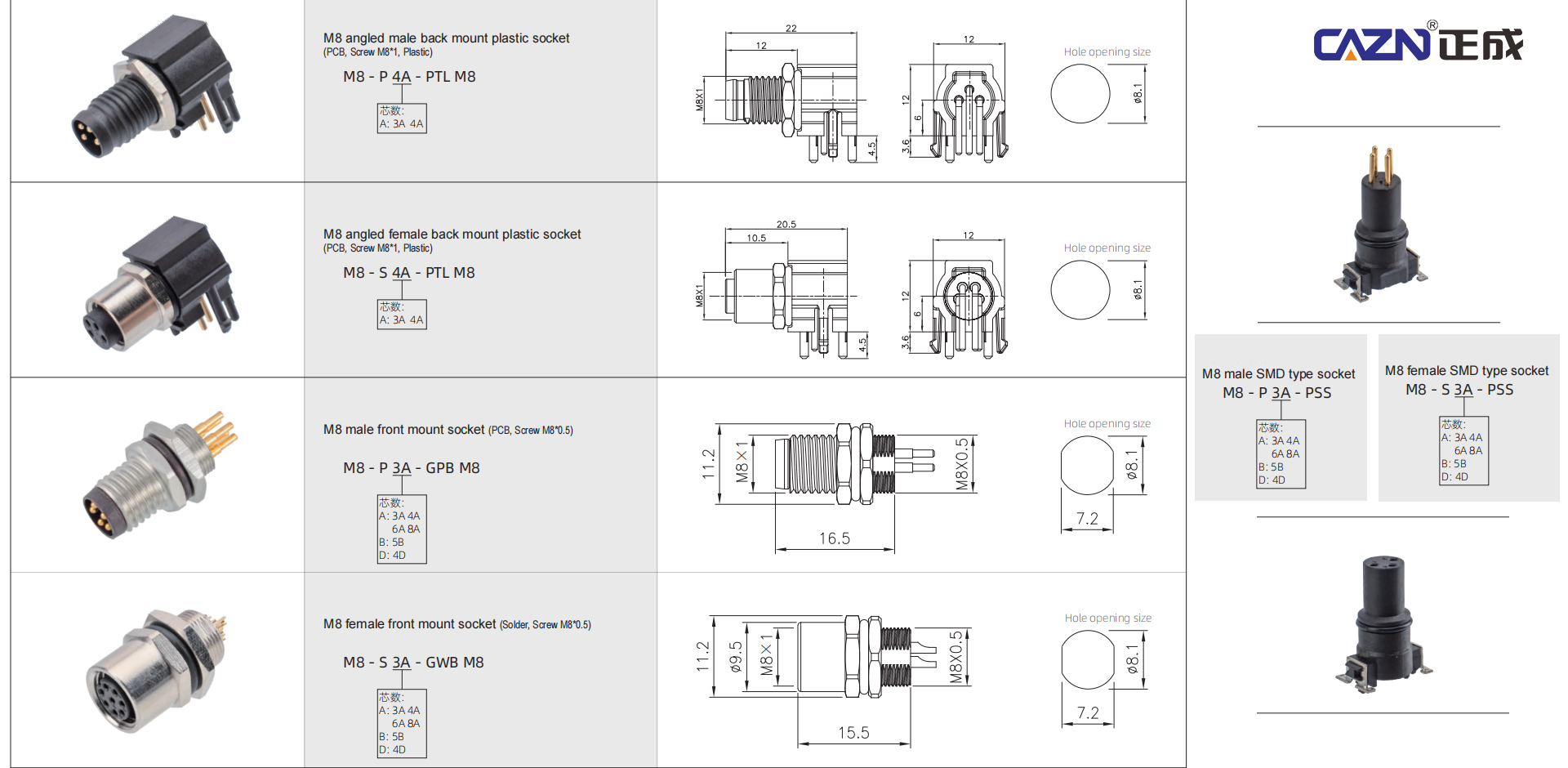

Montaje en panel M8 (lado del equipo fijo)

1. Montaje en panel: Se hace un orificio de montaje en el panel. El cuerpo del conector roscado atraviesa el panel y se fija con una tuerca en el interior del equipo. Los pines de soldadura traseros/copas de soldadura están ubicados dentro del gabinete y se conectan a la PCB o a los cables internos.

2. Tipo de soldadura directa de PCB: los pines se sueldan directamente a la PCB. El cuerpo del conector pasa a través de la abertura del gabinete, exponiendo la interfaz de acoplamiento externamente. Hay dos estructuras disponibles: pasadores rectos y pasadores en ángulo recto de 90°.

3. Distribución del espacio: Parte del conector está ubicado fuera del gabinete del equipo (la rosca de acoplamiento), mientras que parte ocupa espacio interno del equipo (pasadores de soldadura y tuerca de montaje).

Extremo de cable M8 (lado del cable móvil)

Hay dos tipos: construcción de una sola pieza premoldeada y construcción de tornillo/engarce de montaje en campo. Todo el cuerpo del conector se ubica fuera del equipo, ingresando únicamente el cable al gabinete. El cuerpo del conector no ocupa espacio interno en el gabinete. Se encuentran disponibles configuraciones de salida de cable recta y en ángulo recto de 90°.

2. Impacto en la utilización del espacio para equipos

1. Gabinete del equipo y espacio externo

Tipo de montaje en panel

El gabinete solo necesita reservar un orificio de montaje estándar M8. La interfaz está al ras con el gabinete, con muy poca protuberancia externa, lo que la hace adecuada para diseños densos de múltiples conectores. La distancia mínima entre centros del conector es de aproximadamente 12 mm, lo que permite disposiciones de interfaz de alta densidad.

Se debe reservar espacio para la operación de la llave al apretar o aflojar la conexión roscada. Cuando se conecta un enchufe de extremo de cable recto, el enchufe de extremo de cable correspondiente se extenderá hacia afuera del equipo una cierta longitud.

Tipo de extremo de cable (lado del equipo usando un enchufe de montaje en panel con extremo de cable)

Si el lado del equipo utiliza un "enchufe de montaje en panel con extremo de cable", la apertura del gabinete es simple, pero el cuerpo del conector y la cubierta del cable moldeada están completamente ubicados fuera del equipo. Cuando se disponen varios conectores uno al lado del otro, el mayor diámetro exterior de la cubierta del cable moldeado requiere un mayor espacio entre las interfaces, lo que dificulta los diseños de alta densidad.

Nota adicional: Un conector de extremo de cable en ángulo recto puede cambiar la dirección de enrutamiento del cable, lo que permite que el cable pase cerca de la superficie del gabinete y reduce el espacio ocupado por la flexión externa del cable.

2. Espacio interno del gabinete del equipo: diferencia clave

Tipo de montaje en panel con bloqueo de tuerca interna: El gabinete interno debe acomodar la tuerca de bloqueo, la arandela y la copa de soldadura/cable de soldadura posterior. Estos componentes ocupan profundidad detrás del panel. Las interferencias pueden ocurrir fácilmente en gabinetes delgados o aplicaciones donde el conector está ubicado cerca de la PCB. La instalación en el panel posterior puede reducir la protrusión interna y es adecuada para carcasas delgadas.

Tipo de PCB de montaje en panel en ángulo recto: Los pines en ángulo recto de 90° permiten que la PCB se coloque paralela al panel, lo que ahorra significativamente espacio en la dirección de profundidad del gabinete. Esta configuración es la opción preferida para sensores pequeños y módulos de E/S en miniatura. Un conector de montaje en panel de clavija recta ocupa más espacio en la dirección perpendicular a la PCB y el panel.

Tipo de extremo de cable (solo enchufe, sin enchufe de panel): El cuerpo del conector está completamente fuera del gabinete. Sólo es necesario pasar el cable por el interior del equipo. No hay espacio ocupado por una tuerca de montaje o pines de soldadura, lo que significa que el cuerpo del conector no ocupa espacio interno en el gabinete.

Desventaja: No se puede utilizar un conector de extremo de cable directamente en el lado del equipo. El lado del equipo todavía requiere un enchufe de montaje en panel. El conector del extremo del cable es solo un lado de la conexión del cable.

3. Ocupación del espacio de PCB

Tipo de soldadura para PCB de montaje en panel: el conector M8 ocupa un área de almohadilla en la PCB. Los pines rectos ocupan una altura vertical, mientras que los pines en ángulo recto ocupan principalmente el espacio plano de la PCB y tienen una altura muy baja, lo que los hace adecuados para gabinetes de bajo perfil.

Tipo de extremo de cable: el conector no está soldado directamente a la PCB. Si el equipo utiliza un conector de montaje en panel con una cola de cable, la cola del cable debe conectarse a la PCB, lo que requiere espacio de cableado adicional. Esto proporciona un diseño de PCB más flexible pero aumenta la complejidad del cableado.

3. Selección del conector M8: compensaciones desde una perspectiva espacial

Artículo de comparación	Zócalo M8 de montaje en panel	Conector M8 de extremo de cable
Equipo exterior	Interfaz compacta que admite diseños de múltiples conectores de alta densidad	Cuerpo de enchufe más grande; El tipo de ángulo recto puede optimizar el enrutamiento de cables, pero requiere un mayor espacio entre conectores adyacentes.
Gabinete interno	Ocupa espacio interno para la tuerca y los pines de soldadura; El tipo de PCB en ángulo recto puede optimizar la profundidad del gabinete	El cuerpo del conector permanece afuera; sólo el cable entra al recinto; el lado del equipo todavía requiere un enchufe de montaje en panel
Ocupación de PCB	Los alfileres ocupan la altura vertical; Los pines en ángulo recto ocupan principalmente un espacio plano.	No ocupa directamente espacio en la PCB, pero requiere cableado adicional
Escenarios espaciales adecuados	Paneles multiconectores densos, carcasas de sensores pequeñas; Se prefiere el tipo de PCB en ángulo recto	Los giros de cables externos están restringidos y se requiere un tendido de cables en ángulo recto; modificaciones del cableado de campo

El tipo de montaje en panel es más adecuado para "convergir" la interfaz de conexión en el panel del equipo/PCB y optimizar el espacio externo, pero esto tiene un costo de instalación y espacio de cableado en el lado interior del panel.

El tipo de extremo de cable traslada la necesidad de espacio al guiado de cables externo. Su opción en ángulo recto proporciona mayor flexibilidad para canales de enrutamiento estrechos y no requiere una abertura de panel cuando se usa como conector de extremo de cable.

En el diseño de equipos reales, el tipo de montaje en panel a menudo se fija al panel del gabinete como interfaz del equipo y se combina con un enchufe de extremo de cable en ángulo recto para un enrutamiento de cables externo compacto. Esta combinación puede lograr un equilibrio óptimo entre las limitaciones de espacio interno y externo.
