Configuraciones y aplicaciones de pines de alta corriente SKTL del conector M12

El conector M12 es uno de los conectores circulares de bloqueo con rosca más utilizados en la automatización industrial. De acuerdo con las normas pertinentes de la serie IEC 61076, los conectores M12 utilizan codificación mecánica para evitar un acoplamiento incorrecto. Los diferentes tipos de codificación presentan distintas disposiciones de clavijas y posiciones de chaveteros, lo que garantiza que solo se puedan conectar correctamente enchufes y receptáculos compatibles. Además de las codificaciones de señales como A, B, D y X, que se utilizan para sensores, actuadores y Ethernet industrial, cuatro codificaciones de energía dedicadas (S, K, T y L, conocidas colectivamente como SKTL) están diseñadas para una transmisión confiable de energía de CA y CC.

En comparación con enfoques anteriores que utilizaban conectores con codificación A o C para la transmisión de energía, las codificaciones de energía SKTL dedicadas ofrecen capacidades de voltaje y corriente nominales más altas en configuraciones adecuadas. Su codificación mecánica también ayuda a separar las conexiones de alimentación de las conexiones de señal, lo que reduce el riesgo de daños al equipo, desajustes de voltaje, interrupciones de comunicación y riesgos de seguridad eléctrica causados ​​por un acoplamiento incorrecto. Los conectores con codificación SKTL están cubiertos por IEC 61076-2-111 y pueden admitir tensiones nominales de hasta 630 V y corrientes nominales de hasta 16 A, según la codificación y la configuración del producto. Combinados con grados de protección IP67 o superiores cuando se especifique, se utilizan ampliamente en equipos de automatización, motores, robótica y sistemas de control industrial.

Como marca especialista en conectividad industrial, CAZN diseña y fabrica conectores de alimentación M12 SKTL de acuerdo con los requisitos IEC aplicables. A través de la optimización continua de la selección de materiales, la fabricación de contactos, la protección de ingreso y la confiabilidad eléctrica, CAZN proporciona soluciones de conexión de energía compactas y confiables para la automatización industrial, la robótica, los motores, los nuevos equipos de energía y el transporte ferroviario.

Descripción general de las cuatro codificaciones de energía SKTL

Especificaciones y aplicaciones típicas del conector CAZN M12 SKTL

Nota: El voltaje nominal de los conectores con codificación K según el estándar IEC aplicable es de 630 V, aunque algunos fabricantes ofrecen modelos con clasificación de hasta 800 V. Las configuraciones de pines incluyen opciones de protección a tierra (PE) cuando se indique. Por ejemplo, 4+PE significa cuatro contactos de alimentación más un contacto de tierra de protección, para un total de cinco contactos.

Configuraciones de pines y parámetros eléctricos mediante codificación

1. Codificación S: Alimentación de CA, 630 V / 12 A

Los conectores con codificación S están diseñados para la transmisión de energía de CA, con un voltaje nominal de 630 V y una corriente nominal de 12 A. Las configuraciones disponibles incluyen versiones de 2, 3 y 4 pines. Los conjuntos de cables típicos pueden utilizar conductores de 16 AWG, aproximadamente 1,5 mm², sujeto a las especificaciones del cable y a los requisitos de clasificación de corriente aplicables.

Con un diseño compacto y compatibilidad con cables adecuados de PVC, PUR y de alta flexibilidad, los conectores con codificación S son adecuados para una distribución confiable de energía CA. Las aplicaciones típicas incluyen redes de distribución de energía industrial, conexiones de alimentación de CA dentro de gabinetes de control de automatización, cargas de CA monofásicas y conexiones entre gabinetes de control y sensores en la vía en sistemas de energía y señalización ferroviaria. La protección IP67 y la construcción resistente a las vibraciones, cuando se especifica, ayudan a respaldar el funcionamiento en entornos industriales exigentes.

Los conectores con codificación CAZN S utilizan contactos de aleación de cobre de precisión con opciones de chapado en oro o plata, según la configuración del producto, para admitir una baja resistencia de contacto y un rendimiento eléctrico estable en aplicaciones de alimentación de CA. Son adecuados para distribución industrial, gabinetes de control y sistemas de transporte ferroviario cuando se ajustan a los requisitos eléctricos y ambientales relevantes.

2. Codificación K: alimentación de CA de alto voltaje, 630 V/16 A

Los conectores con codificación K están diseñados para transmisión de energía CA de alto voltaje, con un voltaje nominal de 630 V y una corriente nominal de 16 A según los requisitos IEC aplicables. Algunos fabricantes ofrecen modelos con clasificaciones de hasta 800 V, que deben verificarse con la documentación específica del producto. Las configuraciones disponibles incluyen opciones de 2 pines, 2+PE-pin, 3+PE-pin y 4+PE-pin, lo que permite incorporar tierra protectora cuando sea necesario.

Los conectores con codificación K son adecuados para cargas de alta potencia y equipos pesados ​​donde el espacio de instalación es limitado. Admiten conexiones de alimentación compactas para maquinaria, sistemas de accionamiento industriales y equipos alimentados por CA que requieren conexión a tierra de protección.

Los conectores con codificación CAZN K están diseñados prestando atención a la estructura de aislamiento y la capacidad de transporte de corriente de contacto. Las configuraciones con protección a tierra respaldan los requisitos de conexión a tierra de equipos compatibles, proporcionando una solución de conexión compacta para aplicaciones exigentes de alimentación de CA.

3. Codificación T: Alimentación CC, 63 V / 12 A

Los conectores con codificación T están destinados a la transmisión de energía CC de bajo voltaje, con un voltaje nominal de 63 V y una corriente nominal de 12 A. Las configuraciones disponibles incluyen versiones de 2 pines, 2+PE-pin y 3+PE-pin, que brindan opciones para diferentes requisitos de alimentación y conexión a tierra.

Las aplicaciones típicas incluyen fuente de alimentación de equipos de bus de campo, motores de CC compactos, módulos de potencia de bajo voltaje y componentes IO-Link. Su diseño compacto admite conexiones de alimentación convenientes para E/S distribuidas y redes inteligentes de sensores y actuadores.

Los conectores con codificación T CAZN combinan un factor de forma compacto con una transmisión de energía CC confiable, lo que los hace adecuados para módulos de bus de campo, componentes IO-Link y otros dispositivos CC de bajo voltaje. Se debe seleccionar la configuración adecuada según la corriente de carga, los requisitos de conexión a tierra y la interfaz del equipo.

4. Codificación L: alimentación CC de alta corriente, 63 V/16 A

Los conectores con codificación L se encuentran entre las opciones de alimentación de CC de mayor corriente en la familia de conectores M12 y admiten un voltaje nominal de 63 V y una corriente nominal de 16 A. Las configuraciones disponibles incluyen versiones de 2 pines, 3 pines, 3+PE-pin, 4-pin y 4+PE-pin, lo que proporciona flexibilidad para diferentes disposiciones de distribución de energía y conexión a tierra.

Para admitir una clasificación de corriente de 16 A, los conjuntos de cables con codificación L pueden utilizar conductores de 14 AWG, aproximadamente 2,5 mm², según la construcción del cable, las condiciones de instalación y las especificaciones del fabricante. La sección transversal del conductor más grande ayuda a reducir la caída de voltaje y el calentamiento resistivo cuando se selecciona adecuadamente para la aplicación.

Los conectores con codificación L se utilizan ampliamente en sistemas de alimentación de E/S industriales y de distribución de 24 V CC. También son adecuados para aplicaciones de robótica, servovariadores, AGV, iluminación LED y control de motores que requieren conexiones compactas con mayor capacidad de corriente CC.

Los conectores con codificación CAZN L están diseñados teniendo en cuenta la geometría de contacto y la compatibilidad de los conductores para admitir una transmisión confiable de energía de 16 A CC. Las múltiples configuraciones de pines, incluidas las opciones de protección a tierra, los hacen adecuados para aplicaciones de energía distribuida en automatización industrial.

Coincidencia de configuraciones de pines con aplicaciones de alta corriente

La cantidad de contactos debe seleccionarse de acuerdo con el circuito de alimentación, la disposición de puesta a tierra y los requisitos de conexión auxiliar. Un mayor número de pines no significa automáticamente una clasificación de corriente más alta, ya que la corriente permitida depende de la codificación, el diseño de los contactos, el tamaño del conductor y las condiciones de funcionamiento.

Al elegir una configuración de pines, evalúe el tipo de alimentación (CA o CC), el voltaje y la corriente requeridos, los requisitos de protección a tierra, el espacio de instalación disponible y la clasificación de protección de ingreso. La codificación SKTL proporciona codificación mecánica entre conectores compatibles, mientras que las disposiciones de pines disponibles permiten adaptar la interfaz a diferentes requisitos de energía.

Escenarios de aplicación típicos

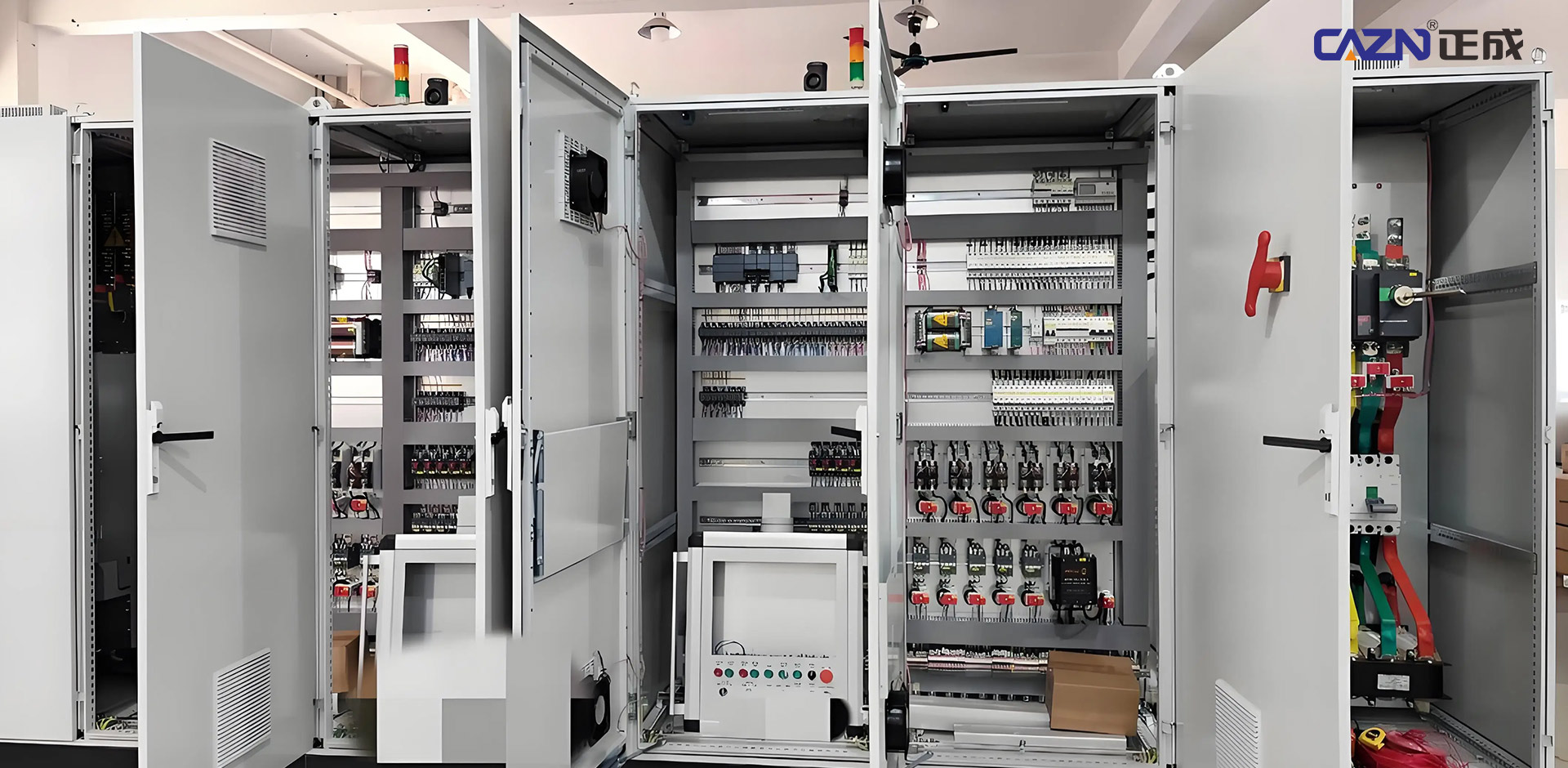

1. Gabinetes de control y automatización industrial

Los conectores con codificación S y K se utilizan para la distribución de energía de CA en gabinetes de control industriales, transfiriendo energía desde unidades de distribución a cargas y equipos compatibles. Los conectores con codificación L pueden admitir distribución de energía de 24 V CC para sistemas de E/S industriales, creando una conexión compacta entre fuentes de alimentación distribuidas y dispositivos de campo.

Los conectores CAZN SKTL con protección IP67 y una construcción adecuada resistente a las vibraciones pueden soportar instalaciones industriales dentro o fuera de gabinetes de control. Sus interfaces compactas también pueden simplificar el cableado y el mantenimiento cuando la configuración seleccionada cumple con los requisitos eléctricos y ambientales de la aplicación.

2. Robótica y servoaccionamientos

Los robots industriales, AGV, brazos robóticos y sistemas de servoaccionamiento requieren conexiones de alimentación confiables que puedan tolerar vibraciones y movimientos repetidos. Los conectores con codificación L proporcionan una capacidad de hasta 16 A CC en configuraciones específicas y son adecuados para la distribución de energía a equipos robóticos y servosistemas compatibles. Los conectores con codificación K se pueden utilizar donde se requiere alimentación de CA y conexión a tierra de protección.

Los conectores CAZN con codificación L y K están disponibles en configuraciones destinadas a conjuntos de cables preensamblados y terminaciones de campo, según la serie de productos. Las opciones de carcasa recta y en ángulo pueden ayudar a acomodar el espacio limitado alrededor de las articulaciones, bases y plataformas móviles del robot.

3. Motores y sistemas de accionamiento

Los motores de CC compactos, los motores paso a paso y los actuadores lineales suelen requerir conexiones de alimentación de campo confiables. Los conectores con codificación T son adecuados para aplicaciones de CC de corriente más baja dentro de sus clasificaciones especificadas, mientras que los conectores con codificación L admiten distribución de CC de mayor corriente para equipos y variadores de motor compatibles.

CAZN T-coded and L-coded products offer different contact configurations to accommodate varying power and grounding requirements. Selection should account for motor starting current, continuous current, cable length, voltage drop, and the operating environment rather than relying on nominal current alone.

4. Fieldbus and I/O Systems

Powering fieldbus modules and distributed I/O equipment is a typical application for T-coded and L-coded connectors. T-coded connectors can supply low-voltage DC power to field devices and communication modules, while L-coded connectors can distribute higher DC currents where required.

Because dedicated power coding is mechanically differentiated from standard M12 signal codings, compatible SKTL connectors help reduce the risk of connecting power circuits to signal ports. CAZN T-coded and L-coded connectors can support more organized wiring and maintainable power distribution in industrial networks.

5. Intelligent and Industrial Lighting

LED lighting systems, industrial luminaires, and outdoor lighting installations may use L-coded connectors for DC power distribution when the electrical ratings are suitable. Their current capacity can support compatible lighting loads, while suitable PUR cable assemblies and IP67-rated connector configurations can help protect connections in dusty, damp, or outdoor environments.

CAZN L-coded connectors can be specified with suitable weather-resistant cable options for factory lighting, outdoor luminaires, and landscape lighting. Actual suitability depends on the connector's rated current, cable temperature rating, UV resistance, and the environmental requirements of the installation.

6. New Energy Equipment and Rail Transportation

In new energy equipment, charging infrastructure, and rail transportation systems, SKTL connectors can provide power connections between control cabinets and compatible devices. S-coded connectors may be used in AC power distribution, while K-coded connectors are intended for higher-voltage AC power applications within their specified ratings.

Protection against dust and moisture, combined with suitable vibration resistance, can support reliable connections in mobile or demanding environments. CAZN SKTL connectors designed to applicable IEC 61076-2-111 requirements can be evaluated for these applications according to the equipment's voltage, current, environmental, and certification requirements.

7. Demanding Environments: Food Processing and Pharmaceutical Facilities

Food and beverage production and pharmaceutical manufacturing may involve frequent washdowns, moisture, cleaning agents, and strict maintenance procedures. Connectors with appropriate materials and higher ingress protection, including IP69K-rated configurations where available, may be considered for installations exposed to high-pressure cleaning.

Las cubiertas de cable PUR adecuadas pueden proporcionar resistencia a aceites y productos químicos seleccionados, según la formulación específica. CAZN puede evaluar las opciones de conectores y materiales en función de los requisitos de la aplicación, pero la protección IP69K, la resistencia a la corrosión y la compatibilidad química deben verificarse para el producto exacto en lugar de asumirse en toda la serie SKTL.

Consideraciones de selección e instalación

Estándares aplicables: los conectores de alimentación SKTL se rigen por IEC 61076-2-111, que aborda requisitos relevantes de dimensiones, codificación, seguridad e intercambiabilidad. Confirme la edición estándar y la documentación de cumplimiento específica del producto para el conector CAZN seleccionado.

Protección de ingreso: los modelos con clasificación IP67 están diseñados para protección contra el ingreso de polvo y la inmersión temporal en condiciones de prueba definidas. Las aplicaciones que implican lavado a alta presión o alta temperatura pueden requerir un producto con clasificación IP69K específica.

Selección de cables: los cables PUR de alta flexibilidad suelen ser los preferidos para aplicaciones dinámicas como movimientos robóticos y cadenas de arrastre, mientras que los cables de PVC pueden adaptarse a determinadas instalaciones fijas. Los conjuntos con codificación S pueden usar conductores de 16 AWG, aproximadamente 1,5 mm², mientras que los conjuntos con codificación L clasificados para 16 A pueden usar conductores de 14 AWG, aproximadamente 2,5 mm². El tamaño final debe tener en cuenta la longitud del cable, la temperatura ambiente, el agrupamiento, el método de instalación y los requisitos eléctricos aplicables.

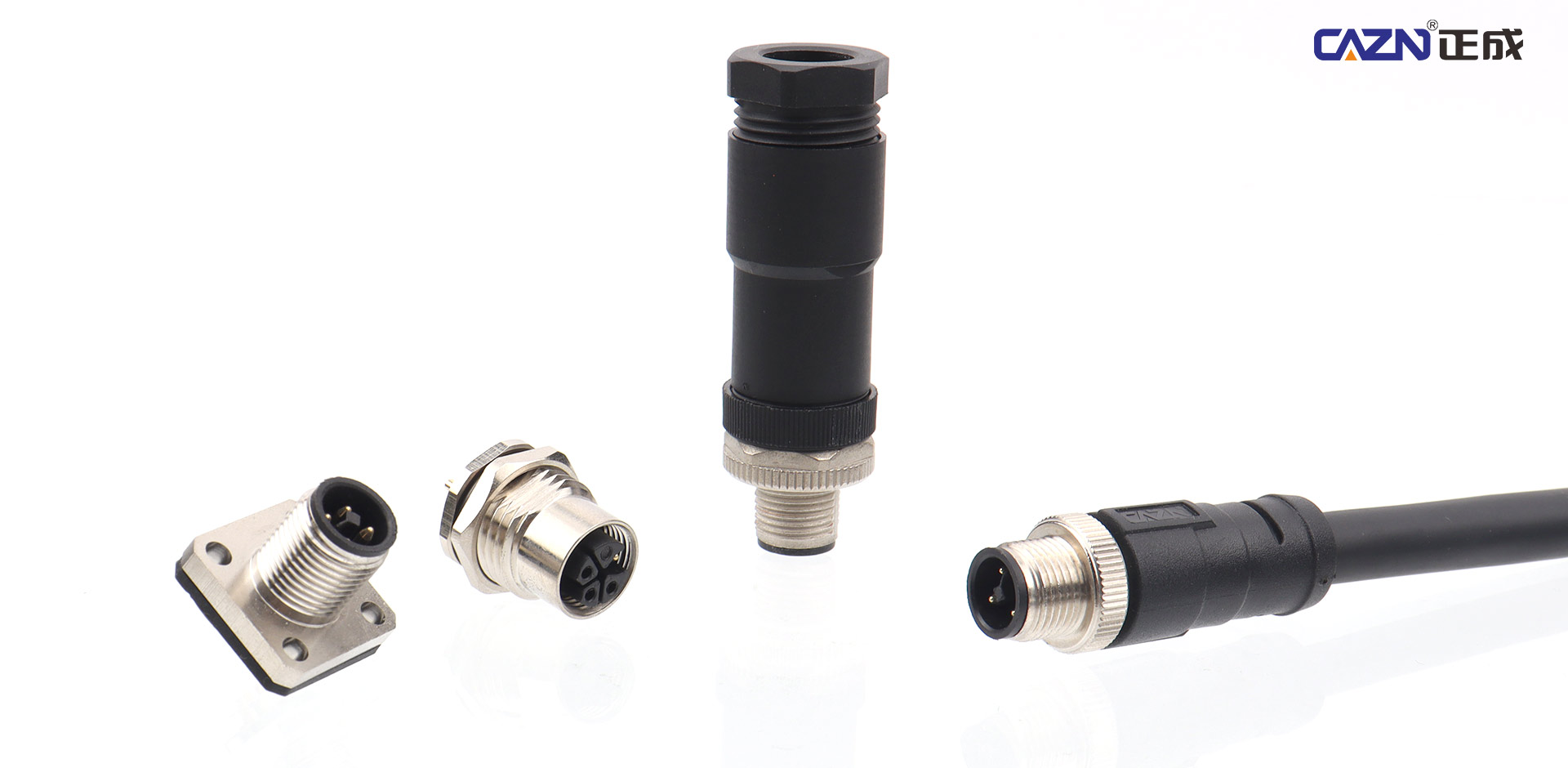

Opciones de instalación: Dependiendo de la serie de productos, las disposiciones disponibles pueden incluir cables sobremoldeados, conectores cableados en campo, conectores de montaje en panel o mamparo y carcasas rectas o en ángulo. La opción adecuada depende de la capacidad de servicio, el espacio de instalación y si la conexión del cable es fija o está sujeta a movimientos repetidos.

Condiciones de funcionamiento: un rango de temperatura de aproximadamente −25 °C a +80 °C, una resistencia de contacto de no más de 5 mΩ y una durabilidad de alrededor de 500 ciclos de acoplamiento pueden estar disponibles para modelos de productos específicos. Estos valores son ejemplos específicos del producto, no requisitos universales para todos los conectores M12 SKTL, y deben confirmarse en la hoja de datos CAZN correspondiente.

Secuencia de selección: Primero determine si la aplicación requiere alimentación de CA o CC. Luego identifique el voltaje requerido, la corriente continua, la configuración de pines y la disposición de tierra protectora. Finalmente, especifique el grado de protección, la construcción del cable, el método de montaje y el entorno operativo. CAZN ofrece configuraciones de conectores SKTL para diferentes requisitos de instalación, sujetos a las especificaciones de cada serie de productos.

Conclusión

Las cuatro codificaciones de potencia M12 SKTL brindan soluciones distintas para la transmisión de energía industrial. Los conectores con codificación S admiten aplicaciones de CA hasta sus clasificaciones especificadas de 630 V / 12 A, mientras que los conectores con codificación K abordan requisitos de CA de mayor corriente con clasificaciones de hasta 630 V / 16 A según los requisitos IEC aplicables. Para sistemas de CC, los conectores con codificación T admiten aplicaciones con clasificación de hasta 63 V/12 A, mientras que los conectores con codificación L proporcionan hasta 63 V/16 A para distribución de CC de alta corriente compatible.

Elegir la configuración de pines correcta requiere más que contar contactos. Se deben considerar las clasificaciones eléctricas, el tamaño del conductor, los requisitos de protección a tierra, la protección de ingreso, la flexibilidad del cable y las condiciones de instalación para lograr un funcionamiento seguro y confiable.

CAZN continúa desarrollando soluciones de conectividad industrial, con conectores de alimentación M12 SKTL que cubren opciones de codificación S, K, T y L y una variedad de configuraciones de pines y estilos de montaje. Al hacer coincidir la codificación y configuración del conector con los requisitos de la aplicación y verificar la documentación técnica relevante, los usuarios pueden construir sistemas de distribución de energía industrial más seguros, confiables y fáciles de mantener.
