Conectores industriales para líneas automatizadas de PAQUETES de baterías: acoplamiento de ciclo alto y resistencia EMI

1. Desafíos de la conectividad industrial en la fabricación avanzada de baterías de nueva energía

Impulsada por el rápido crecimiento de las industrias de vehículos eléctricos y almacenamiento de energía, la fabricación de baterías de iones de litio y de sodio está entrando en la era de los teravatios-hora (TWh). Desde la clasificación de celdas, la carga de módulos y la soldadura láser de pestañas de baterías hasta la instalación de arneses BMS y las pruebas de carga y descarga de final de línea (EOL) de paquetes de baterías completos, las líneas de ensamblaje altamente automatizadas impulsadas por takt imponen requisitos exigentes a los equipos industriales, incluidos robots industriales, máquinas de soldadura láser de precisión, sistemas de inspección por visión artificial de alta velocidad, vehículos guiados automatizados (AGV) y estaciones de trabajo de prueba.

Las líneas de producción modernas de PACK de baterías eléctricas suelen tener como objetivo tiempos de ciclo de 30 a 60 segundos. En entornos de fabricación de alto rendimiento caracterizados por fuertes interferencias electromagnéticas (EMI) y un funcionamiento continuo a alta velocidad, los conectores y cables industriales deben soportar una tensión mecánica y eléctrica considerable.

Flexión y torsión de alta frecuencia en cadenas de arrastre y juntas robóticas.

Durante los movimientos rápidos y repetitivos de los robots industriales de seis ejes utilizados para la manipulación y soldadura de celdas de baterías, los cables instalados en cadenas de arrastre y brazos robóticos deben soportar millones de ciclos de flexión, torsión y tracción. Los cables comunes pueden desarrollar fatiga y rotura del conductor, fracturas de la capa protectora que comprometen la protección electromagnética o cubiertas exteriores agrietadas. Estas fallas pueden provocar paradas inesperadas en la línea de producción.

EMI severa debido a soldadura láser y servoaccionamientos de alta potencia

Las líneas de producción de Battery PACK utilizan con frecuencia láseres de fibra de kilovatios para soldar lengüetas de baterías de cobre y aluminio, mientras que múltiples servomotores de alta potencia aceleran y desaceleran a alta frecuencia. Los pulsos electromagnéticos y las interferencias armónicas pueden acoplarse en cables de bus industriales y líneas de señales de visión artificial, lo que podría causar pérdida de paquetes de Ethernet industrial, artefactos de imagen de cámaras industriales o datos de medición inexactos.

Desgaste de acoplamiento de alta frecuencia en estaciones de prueba EOL

Durante las pruebas de tensión soportada de aislamiento y rendimiento eléctrico, las interfaces de prueba de conexión rápida pueden acoplarse y desacoplarse cientos o incluso miles de veces por turno. Los terminales industriales comunes con durabilidad de acoplamiento limitada pueden experimentar desgaste del revestimiento de contacto y una mayor resistencia de contacto, lo que potencialmente produce fallas de prueba falsas y resultados de aceptación de PAQUETES de baterías inexactos.

Contaminación por salpicaduras metálicas y humos de soldadura

Las partículas metálicas finas generadas durante la soldadura láser, junto con el flujo de aire y las diferencias de presión creadas por los sistemas de extracción de polvo, imponen exigencias estrictas al sellado de conectores, la protección contra el polvo y la resistencia térmica de las carcasas aislantes.

2. Requisitos técnicos clave para conectores y cables de alta confiabilidad en equipos de fabricación de baterías

Para respaldar objetivos exigentes de disponibilidad de equipos, como un objetivo de efectividad general del equipo (OEE) del 90 % o más, Shenzhen CAZN Electrical Co., Ltd. (CAZN) ofrece soluciones de conectores y cables diseñadas para aplicaciones de alta flexibilidad, resistencia EMI y vida útil prolongada del acoplamiento.

Cables de cadena de arrastre de alta flexibilidad y sobremoldeado integrado

Conductores de cobre trenzados ultrafinos y libres de oxígeno.

Cada conductor se puede construir a partir de alambres de cobre libres de oxígeno de alta pureza y finamente trenzados con diámetros de alambre individuales de aproximadamente 0,05 a 0,08 mm. Combinada con un aislamiento del conductor de TPE o PP modificado de baja fricción, esta construcción puede reducir la tensión mecánica interna y mejorar la flexibilidad bajo movimientos repetidos.

Chaquetas exteriores de PUR resistentes a la abrasión

Las chaquetas de poliuretano (PUR) de alta resistencia mecánica ofrecen resistencia a aceites minerales, refrigerantes y fluidos de corte, según la formulación del material. Para aplicaciones exigentes de cadenas de arrastre, el diseño del cable puede alcanzar una resistencia a la flexión continua de al menos 10 millones de ciclos, sujeto a las condiciones de prueba especificadas y a los resultados de validación.

Alivio de tensión integrado moldeado por inyección

La cola del conector y la cubierta del cable PUR se pueden integrar mediante moldeo por inyección vertical secundario para crear una interfaz continua con alivio de tensión graduado. Esto ayuda a reducir las concentraciones de tensión en la salida del cable y minimiza el riesgo de daños causados ​​por una flexión pronunciada cerca del conector.

Visión artificial de alta velocidad y conectividad Ethernet industrial: conectores M12 con codificación X y codificación D

Construcción blindada de 360 ​​grados

Los conectores M12 con codificación X utilizan un divisor cruzado metálico interno para separar físicamente los cuatro pares trenzados. Esta estructura ayuda a controlar la diafonía del extremo cercano (NEXT) y la diafonía del extremo lejano (FEXT), admitiendo cableado de clase 6A y velocidades de transmisión de datos de hasta 10 Gbps cuando el canal completo cumple con los requisitos relevantes.

Robustas carcasas de fundición a presión de aleación de zinc

Las carcasas fundidas a presión de aleación de zinc pueden proporcionar protección mecánica y contribuir a la compatibilidad electromagnética (EMC). La eficacia del blindaje depende del conjunto completo del conector y del cable, incluida la terminación del blindaje, las interfaces de acoplamiento y la instalación. Los objetivos de rendimiento, como una atenuación superior a 50 dB a 500 MHz, deben verificarse mediante informes de pruebas específicos del producto en lugar de asumirse para cada modelo.

Estas características de diseño ayudan a proteger los enlaces de comunicación industrial y de visión artificial contra interferencias de equipos láser de alta potencia e inversores de alta frecuencia.

Contactos chapados en oro resistentes al desgaste y conexiones de prueba de larga duración

Chapado grueso en oro duro

Los pasadores de contacto pueden utilizar sustratos de cobre berilio o bronce fósforo de calidad para resortes, con una capa inferior de níquel y un revestimiento de oro duro de aproximadamente 30 a 50 micropulgadas de espesor (0,76 a 1,27 μm), según la especificación del contacto. Un sistema de contacto diseñado adecuadamente puede alcanzar 5000 o más ciclos de acoplamiento mientras mantiene una resistencia de contacto estable en condiciones de prueba definidas.

Mecanismos flotantes de acoplamiento ciego

Las interfaces de prueba pueden incorporar un mecanismo flotante y autoalineante con compensación axial de ±2 mm y compensación radial de ±1,5 mm. Esto ayuda a corregir errores menores de posicionamiento en equipos y accesorios de manipulación automatizada, lo que reduce el riesgo de contactos doblados y daños mecánicos durante el acoplamiento repetido.

3. Comparación de soluciones de cables y conectores industriales para líneas de producción de PAQUETES de baterías

Nota: Estas cifras son objetivos de diseño indicativos y rangos de comparación, no calificaciones universales de la industria. El rendimiento real depende de la construcción del cable, el diseño del conector, los métodos de prueba, las condiciones de instalación y la hoja de datos del producto correspondiente. El rendimiento IP68 debe evaluarse según las condiciones de inmersión especificadas por el fabricante.

4. Aplicaciones típicas y soluciones CAZN para líneas de producción de PAQUETES de baterías

Estaciones de inspección visual de módulos y gabinetes (GigE Vision)

Condiciones de funcionamiento

Las cámaras industriales de alta resolución, incluidos sistemas de fabricantes como Basler, Cognex y Daheng, se mueven a lo largo de ejes X, Y y Z servoaccionados para inspeccionar las dimensiones de las pestañas de la batería, los defectos de soldadura y las condiciones de la superficie de la película azul. El movimiento rápido de la cámara y la adquisición de imágenes a alta velocidad requieren una transmisión de datos estable, especialmente cuando funcionan varias estaciones de inspección simultáneamente.

Solución recomendada

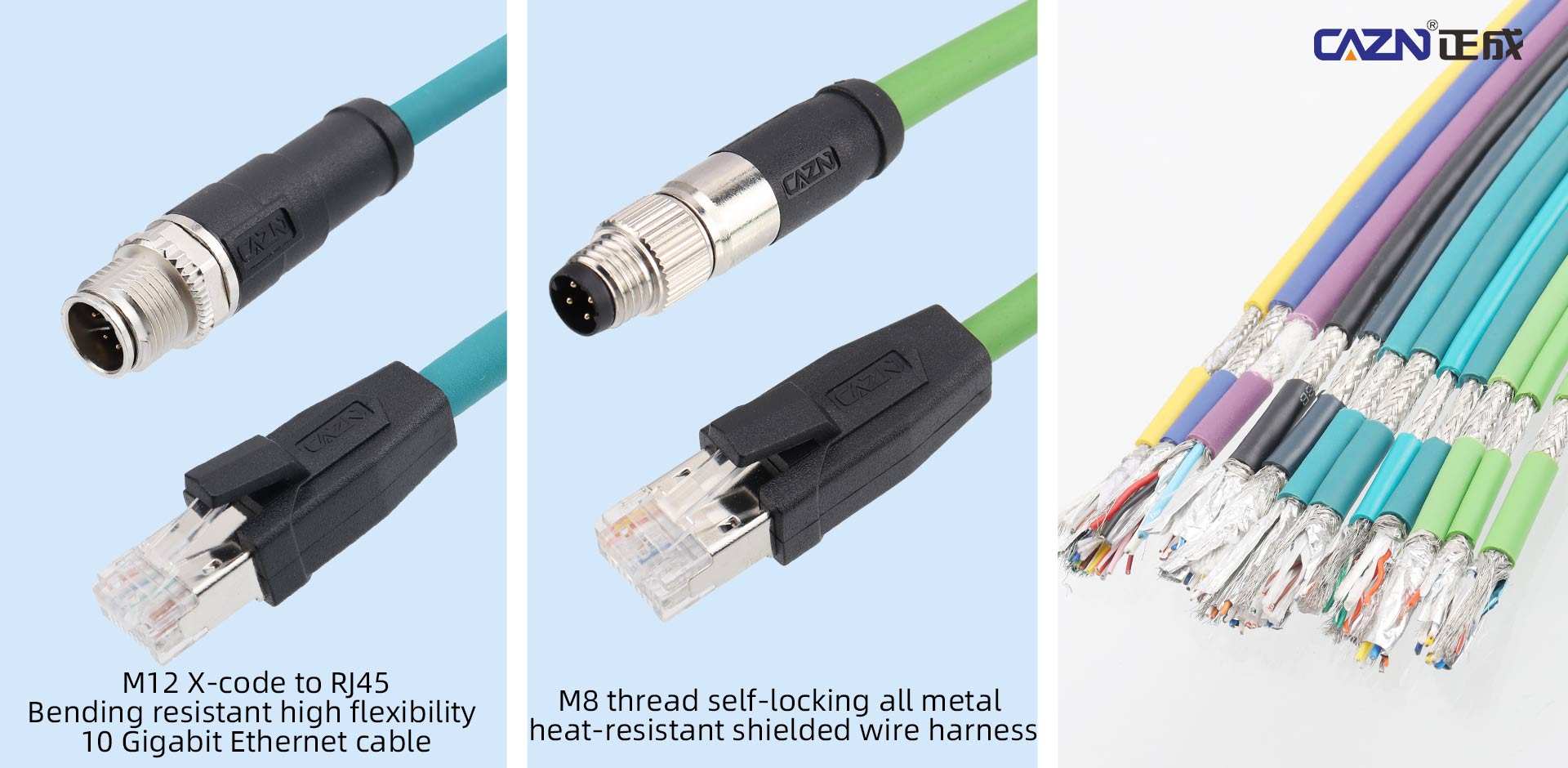

Conjuntos de cables Ethernet de alta flexibilidad CAZN M12 con codificación X a RJ45 diseñados para aplicaciones exigentes de visión artificial.

Beneficios esperados

Cuando el canal de cableado completo admite la velocidad de transmisión y el rendimiento EMI requeridos, un conjunto diseñado adecuadamente puede reducir los errores de comunicación y admitir una adquisición confiable de imágenes de alta velocidad. La vida útil del cable y el blindaje del conector deben validarse según el perfil de movimiento y las condiciones de instalación reales.

Estaciones de soldadura láser y retroalimentación del sensor del cabezal de soldadura

Condiciones de funcionamiento

Los cabezales de soldadura láser pueden integrar sensores de posicionamiento láser, sistemas de gas protector y sondas de temperatura coaxiales cerca de la zona de soldadura. Estos componentes enfrentan movimientos mecánicos, calor localizado, salpicaduras metálicas e interferencias electromagnéticas de los equipos asociados.

Solución recomendada

Conjuntos de cables blindados, totalmente metálicos, con bloqueo de rosca CAZN M8 diseñados para conexiones de sensores industriales exigentes.

Beneficios esperados

El factor de forma compacto puede ayudar a reducir el espacio de instalación y el peso del cable, mientras que la carcasa metálica puede proporcionar protección mecánica contra riesgos ambientales adecuados. El blindaje y el enrutamiento de cables adecuados ayudan a mantener estables las señales de medición de temperatura y distancia entre los sensores y el sistema de control láser.

La resistencia real a las salpicaduras de soldadura y a las temperaturas elevadas depende de los materiales del conector, la cubierta del cable, la posición de montaje y la duración de la exposición. Es posible que sea necesaria protección adicional o reubicación cerca de la exposición directa a salpicaduras.

Estaciones de prueba eléctrica EOL de PAQUETE de baterías

Condiciones de funcionamiento

Los dispositivos automatizados se conectan a salidas de batería de alto voltaje e interfaces de control BMS de bajo voltaje para realizar pruebas de resistencia de aislamiento y tensión soportada, mediciones de voltaje de circuito abierto, mediciones de resistencia interna de CA (ACIR) y verificación de protocolo de enlace de carga rápida.

Estas estaciones requieren un rendimiento de contacto confiable, un posicionamiento repetible y una separación clara entre circuitos de alto y bajo voltaje.

Solución recomendada

Conectores de prueba personalizados de alto ciclo de acoplamiento CAZN y conjuntos de cables para accesorios específicos de aplicaciones.

Beneficios esperados

Los contactos chapados en oro resistentes al desgaste combinados con un diseño de carcasa flotante pueden ayudar a extender los intervalos de mantenimiento de los dispositivos y reducir los errores de prueba relacionados con la conexión. El sistema de contacto debe seleccionarse de acuerdo con los requisitos de voltaje, corriente, aislamiento y medición aplicables. Las interfaces de prueba de alto voltaje también requieren distancias de fuga y separación apropiadas, diseño de aislamiento, enclavamiento cuando sea necesario y protección contra contacto accidental.

5. Sistema de soporte a la fabricación inteligente de CAZN

Para los fabricantes de equipos de automatización, los retrasos en el desarrollo y la entrega de conectores personalizados pueden afectar la puesta en marcha y el aumento de toda una línea de producción. CAZN se centra en la personalización receptiva y la verificación de calidad estructurada para abordar estos desafíos.

Rápida personalización y desarrollo de prototipos

CAZN admite longitudes de cable personalizadas, asignaciones de pines, orientaciones de conectores y salidas direccionales en ángulo de 90 grados según los requisitos del proyecto. El diseño estructural basado en CAD y SolidWorks, junto con las capacidades internas de fabricación de moldes, pueden respaldar el desarrollo de conjuntos de cables y conectores para aplicaciones específicas.

Para proyectos de personalización estándar, la entrega del prototipo se puede lograr en un plazo de 3 a 5 días, sujeto a la complejidad del diseño, la disponibilidad de materiales y los requisitos de aprobación de muestras. La alineación técnica temprana ayuda a reducir el retrabajo y acelera la integración en equipos automatizados.

Capacidades de pruebas mecánicas y eléctricas

Las capacidades de prueba de CAZN incluyen pruebas de flexión de cadena de arrastre continua, pruebas de flexión oscilante, mediciones de analizador de redes vectoriales (VNA) y mediciones de resistencia de microohmios. Estas pruebas pueden ayudar a evaluar la resistencia mecánica del cable, las características de transmisión de alta frecuencia y la resistencia de contacto.

Para aplicaciones de equipos de batería, los criterios de prueba deben definirse en torno a las condiciones de funcionamiento reales. Los parámetros relevantes pueden incluir radio de curvatura, velocidad de desplazamiento, aceleración, ángulo de torsión, enrutamiento de cables, frecuencia de acoplamiento, temperatura, terminación de blindaje y ancho de banda de transmisión. Los informes de prueba deben identificar la configuración del producto probado, el tamaño de la muestra, el método y los criterios de aceptación para que los resultados puedan aplicarse adecuadamente a los requisitos de producción.

Conclusión

Los equipos de fabricación inteligentes son esenciales para la producción de baterías eléctricas de alta calidad, y los conectores y cables industriales forman una parte fundamental de la infraestructura que mantiene estos sistemas funcionando de manera confiable. En las líneas de producción automatizadas de PACK de baterías, la flexión de cables de alta frecuencia, la interferencia electromagnética, el acoplamiento repetido y la contaminación de las operaciones de soldadura pueden afectar la disponibilidad del equipo y la calidad de la producción.

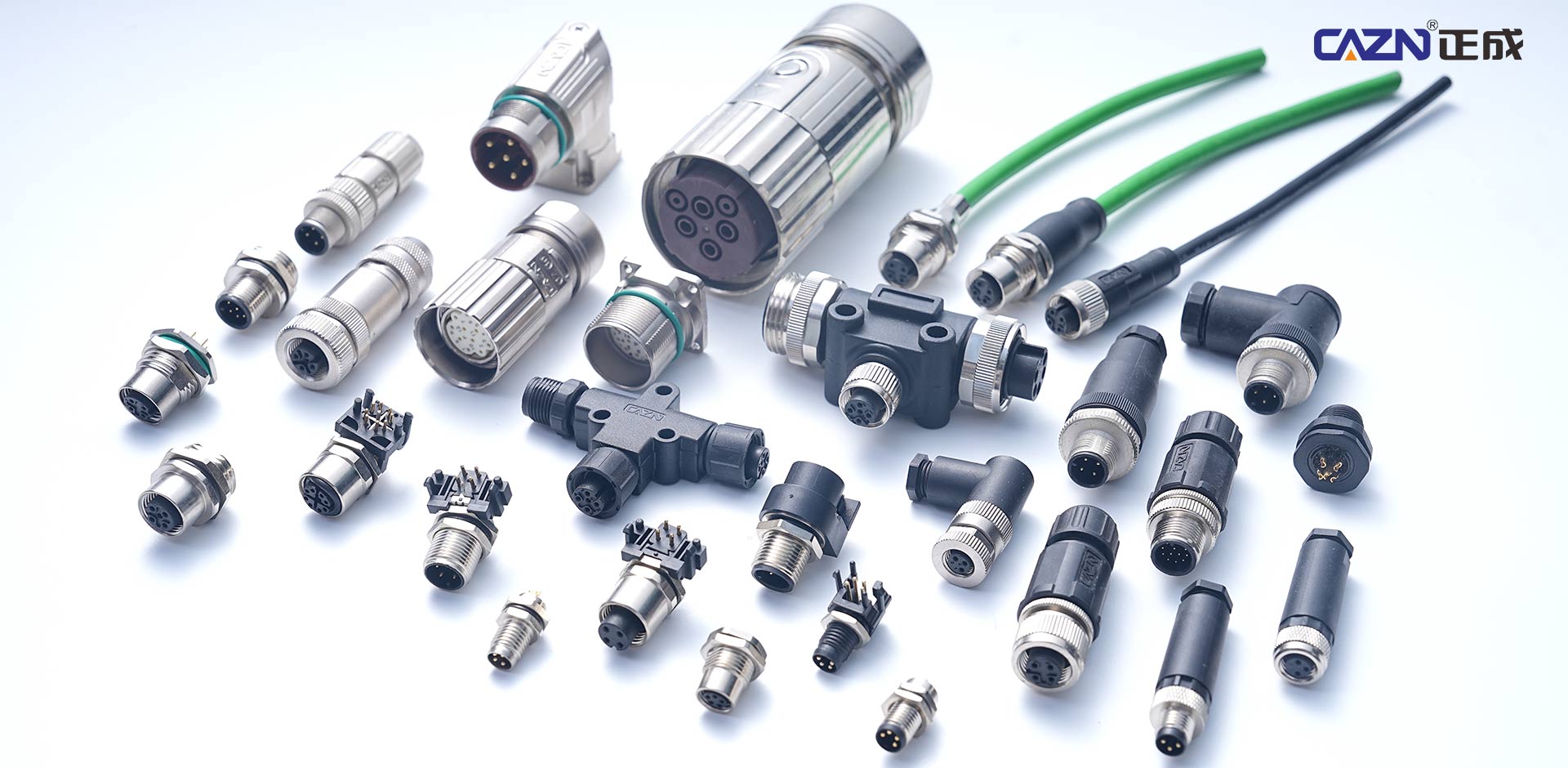

CAZN ofrece soluciones de cables y conectores industriales para aplicaciones de automatización exigentes, incluidos conjuntos de cables PUR de alta flexibilidad, conexiones Ethernet M12 blindadas con codificación X, interfaces de sensores M8 compactas y conectores de prueba de ciclo alto personalizados. A través del diseño de aplicaciones específicas, el desarrollo de prototipos y la validación mecánica y eléctrica, CAZN ayuda a los fabricantes de equipos a abordar los desafíos de mantenimiento y confiabilidad de la conexión.

Al hacer coincidir la selección de conectores, la construcción del cable, el blindaje, la durabilidad del acoplamiento y la protección ambiental con las condiciones operativas reales, los integradores de equipos de baterías pueden construir sistemas de producción más confiables y respaldar una fabricación estable y de alta calidad a escala.
