Conectores de montaje en campo M12 personalizados de CAZN: soluciones modulares

A medida que la automatización industrial continúa avanzando, los conectores circulares M12 se han convertido en una solución de conexión estándar para sensores, actuadores, cámaras industriales, robots y equipos inteligentes. Basados ​​en el estándar internacional IEC 61076-2-101, los conectores M12 estandarizados ofrecen roscado consistente, protección IP67 e intercambiabilidad, lo que reduce significativamente la complejidad del cableado de los equipos y los costos de adquisición a lo largo de décadas. Sin embargo, a medida que las aplicaciones en fabricación inteligente, nuevas energías, agricultura inteligente y visión artificial continúan evolucionando, las configuraciones de conectores estándar son cada vez más incapaces de cumplir con los requisitos específicos de estructuras de equipos compactos, entornos operativos hostiles y transmisión de señales mixtas.

Los componentes estándar hacen posibles las conexiones; Los componentes personalizados hacen que se ajusten a la aplicación. La evolución de productos de uso general a una personalización no estándar para aplicaciones específicas se ha convertido en una clara tendencia en la industria de los conectores M12. CAZN, una empresa de alta tecnología a nivel nacional que se especializa en conectividad industrial, aprovecha más de una década de experiencia en investigación y desarrollo de conectores y en fabricación para brindar soluciones personalizadas de conectores de ensamblaje en campo M12.

En lugar de seguir la ruta tradicional de desarrollar moldes completamente nuevos para productos no estándar, CAZN adopta una arquitectura de ensamblaje modular construida alrededor de interfaces M12 estándar. Este enfoque combina la intercambiabilidad internacional con la personalización específica del proyecto, equilibrando el rendimiento, el tiempo de entrega y el costo, al tiempo que proporciona a los fabricantes de equipos una solución integral de conectividad ODM.

Las limitaciones de los componentes estándar están impulsando la personalización modular

Los conectores M12 estándar tradicionales vienen con especificaciones predefinidas para el número de pines, codificación, dirección de salida del cable, material del cable y estructura de blindaje. Estas configuraciones fijas pueden tener dificultades para adaptarse a las demandas cambiantes de los equipos modernos:

• Articulaciones de robot compactas y módulos de sensores: los conectores rectos estándar pueden interferir con las estructuras circundantes en espacios de instalación reducidos.

• Sistemas de visión artificial de alta velocidad: Es posible que los conectores M12 con codificación D convencionales no proporcionen el blindaje y el rendimiento de transmisión necesarios para aplicaciones exigentes de comunicación de alta velocidad.

• Maquinaria agrícola y equipos para exteriores de nueva energía: pueden ser necesarios cables especializados con resistencia a temperaturas extremas, aceite y exposición a los rayos ultravioleta.

• Equipo altamente integrado: Es posible que las configuraciones de pines estándar no admitan la transmisión combinada de potencia y señal, o las asignaciones de pines personalizadas para diferentes funciones.

• Equipos médicos y de procesamiento de alimentos: Es posible que se apliquen requisitos especiales a los materiales de las chaquetas y a la resistencia a la limpieza y desinfección química.

Las soluciones tradicionales totalmente personalizadas a menudo requieren moldes completamente nuevos, lo que genera importantes inversiones en herramientas y ciclos de desarrollo que pueden extenderse durante varios meses. Esto aumenta tanto los costos del proyecto como los riesgos asociados con las iteraciones del diseño.

Los conectores de montaje en campo M12 de CAZN abordan estos desafíos mediante un enfoque de diseño modular. La rosca externa M12 y las dimensiones de montaje permanecen alineadas con la interfaz estándar, mientras que los contactos internos, los componentes de blindaje, las abrazaderas de cables, las estructuras de sellado y los cables se pueden seleccionar y personalizar según los requisitos de la aplicación. Al evitar la necesidad de un conjunto de moldes completamente nuevo, CAZN cierra la brecha entre los componentes estándar y los productos totalmente personalizados a través de una interfaz estandarizada combinada con un diseño interno configurable.

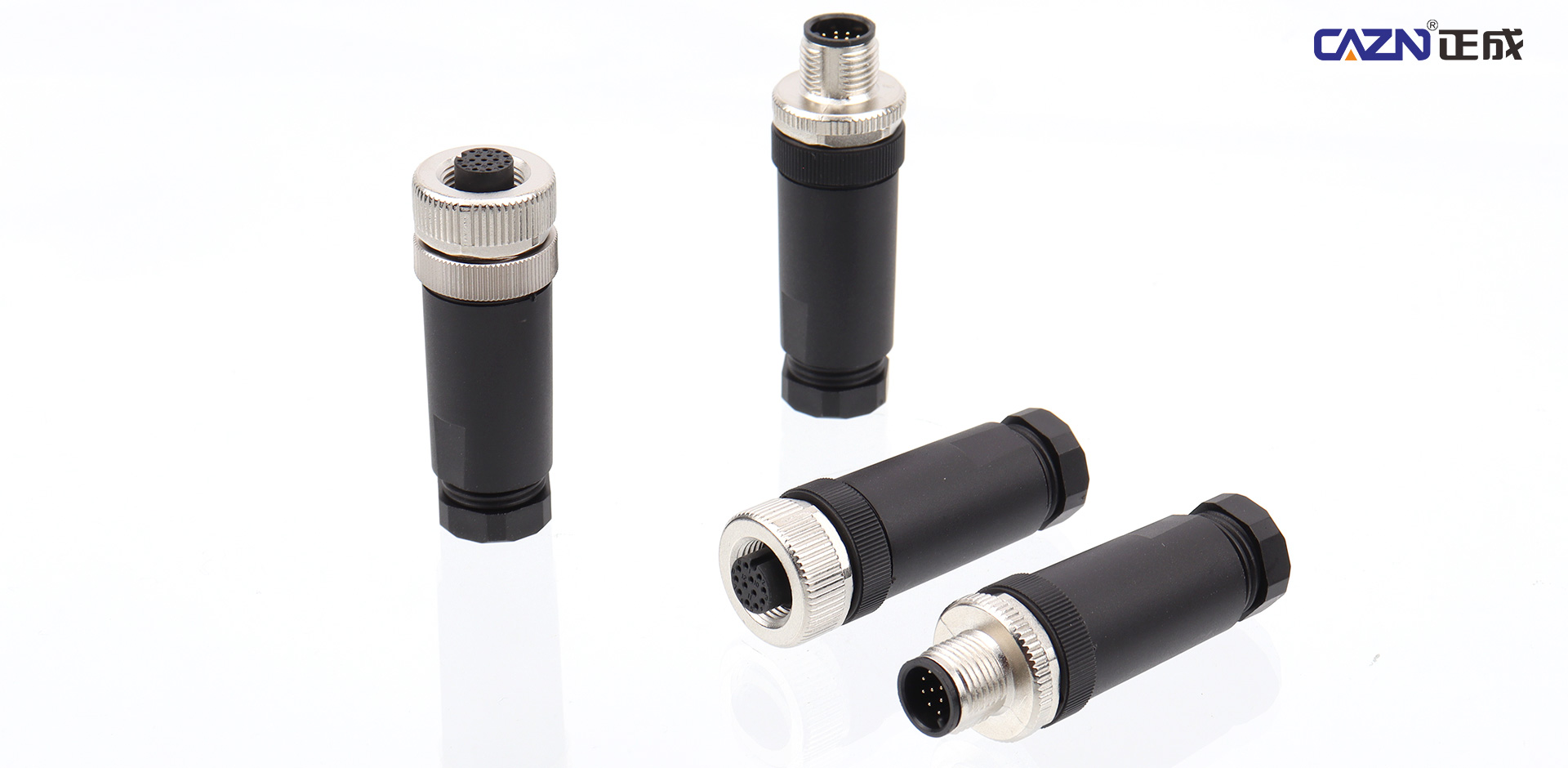

Conectores de montaje en campo CAZN M12: personalización en múltiples dimensiones

Los conectores de montaje en campo CAZN M12 admiten una amplia gama de opciones de personalización, lo que ayuda a los fabricantes de equipos a adaptar las configuraciones eléctricas y mecánicas a sus entornos operativos específicos.

Configuraciones eléctricas personalizadas

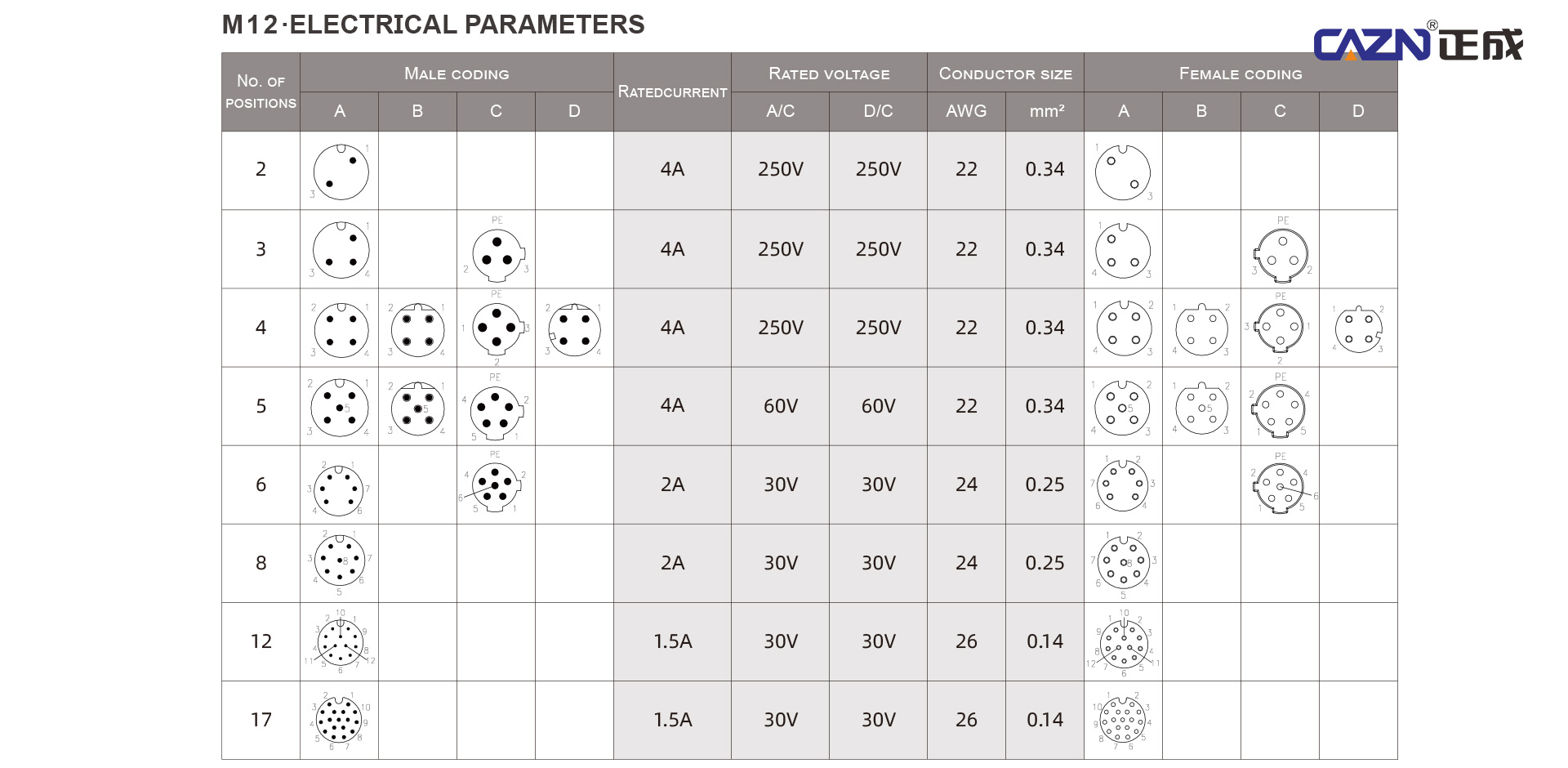

Las opciones de codificación disponibles incluyen codificación A, B, C, D, X, K y L, con configuraciones de pines que van de 2 a 17 pines. Dependiendo del diseño seleccionado, las soluciones pueden admitir transmisión de señales, suministro de energía, Ethernet industrial y requisitos de conectividad integrada.

Las configuraciones de contactos, las especificaciones de contactos, la adaptación de impedancia y las estructuras de blindaje de 360 ​​grados se pueden adaptar a la aplicación. Para sistemas de visión artificial de alta velocidad, se pueden desarrollar soluciones Ethernet M12 con codificación X personalizadas para admitir comunicación Ethernet de 10 Gigabit, sujeto a los requisitos de transmisión, cable y conector especificados.

Estructuras mecánicas personalizadas

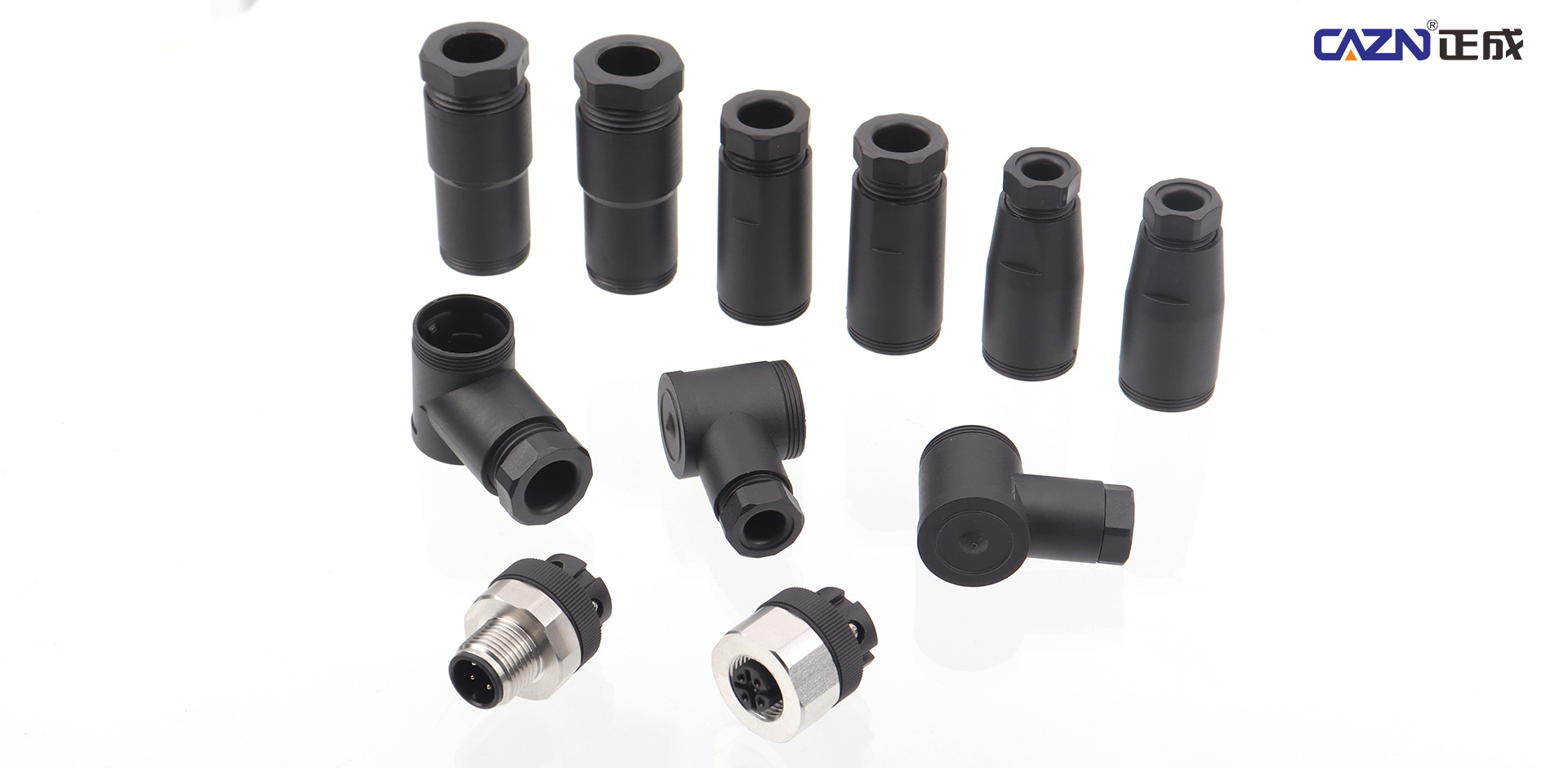

CAZN ofrece configuraciones rectas y en ángulo de 90 grados, junto con receptáculos de panel de montaje frontal y trasero. Los mecanismos de bloqueo, las funciones de codificación, las abrazaderas de alivio de tensión y las estructuras de sellado de múltiples etapas se pueden adaptar para adaptarse a las limitaciones de instalación y las condiciones de operación.

Estas opciones son particularmente útiles en aplicaciones que involucran ciclos de acoplamiento frecuentes, vibración mecánica, espacio de instalación limitado o exposición ambiental exigente. Para articulaciones de robots compactos, por ejemplo, un conector en ángulo puede ayudar a reducir la interferencia y simplificar el enrutamiento de cables. La configuración final debe validarse con respecto a la envoltura mecánica del equipo y los requisitos de instalación.

Materiales y conjuntos de cables personalizados

Las opciones de cables disponibles incluyen PVC, PUR, TPU, materiales libres de halógenos y con bajo contenido de humo, cables resistentes al aceite y cables especializados diseñados para entornos de alta o baja temperatura. Las longitudes de los cables se pueden personalizar y se pueden especificar soluciones de cables de cadena de arrastre de alta flexibilidad para aplicaciones que implican movimientos y flexiones repetidos.

Para AGV y robots móviles, la flexibilidad del cable, el radio mínimo de curvatura, los requisitos de torsión y los ciclos de movimiento esperados deben evaluarse juntos. Seleccionar un cable únicamente por su material exterior no es suficiente; La construcción completa del cable debe coincidir con las condiciones mecánicas y ambientales de la aplicación.

CAZN también proporciona conjuntos de cables personalizados para ayudar a simplificar la integración de equipos y reducir la necesidad de operaciones de cableado adicionales en el sitio.

Según las configuraciones de productos especificadas, la cartera de conectores de CAZN admite opciones de protección IP67, IP68 e IP69K e incluye productos con certificaciones CE, RoHS y UL. Se debe verificar la clasificación de protección y la certificación aplicables para el modelo exacto y la configuración del conjunto, ya que pueden variar según el producto.

Soluciones M12 personalizadas para múltiples industrias

Los conectores de montaje en campo M12 personalizados de CAZN están diseñados para una amplia gama de aplicaciones industriales, incluida la robótica industrial, vehículos guiados automáticamente (AGV), equipos de inspección por visión artificial, nuevos sistemas de almacenamiento de energía, robots inteligentes de recolección agrícola, maquinaria de construcción, logística inteligente y equipos de pruebas médicas.

En la agricultura inteligente, los conectores pueden estar expuestos a vibraciones, barro, agua, cambios de temperatura y condiciones climáticas exteriores. Un conjunto M12 personalizado con sellado adecuado y un cable resistente a la intemperie puede ayudar a mantener conexiones confiables entre sensores de campo y actuadores. La selección de materiales y la validación ambiental siguen siendo esenciales para garantizar el rendimiento a largo plazo.

En la visión artificial industrial, la transmisión de datos de alta velocidad impone mayores exigencias en la codificación de conectores, el rendimiento del cable, la continuidad del blindaje y el control de impedancia. Una solución M12 con codificación X correctamente especificada puede admitir conectividad Ethernet de alta velocidad y, al mismo tiempo, ayudar a gestionar las interferencias electromagnéticas. El rendimiento de transmisión real depende del canal completo, incluido el conector, el cable, las interfaces de acoplamiento y el entorno de instalación.

Para uniones robóticas compactas, los conectores en ángulo y las salidas de cables personalizadas pueden ayudar a abordar la interferencia espacial y mejorar la eficiencia del enrutamiento. En los sistemas de logística automatizados, se pueden diseñar conjuntos de cables flexibles en función del movimiento repetitivo y las limitaciones de instalación de los equipos móviles.

Desde la evaluación inicial de la solución y la simulación estructural hasta las pruebas de muestras, la producción en masa y el soporte técnico posventa, el equipo de ingeniería de CAZN puede participar desde el principio en el desarrollo del proyecto. Al evaluar las condiciones operativas y los requisitos del equipo antes de finalizar la configuración del conector, el equipo ayuda a reducir la probabilidad de interferencias mecánicas, desajustes eléctricos y cambios de diseño costosos más adelante en el proyecto.

Tendencia de la industria: de vender productos estándar a ofrecer soluciones de conectividad personalizadas

La industria de los conectores industriales está atravesando un cambio fundamental. En el pasado, los fabricantes a menudo competían principalmente por la disponibilidad de productos, la variedad de modelos y el precio unitario. Cada vez más, su competitividad también depende de su capacidad para responder rápidamente a los requisitos de aplicaciones específicas mediante soporte de ingeniería y fabricación flexible.

La personalización del ensamblaje en campo del M12 representa esta transición. Conserva los beneficios del ecosistema estándar M12 establecido y al mismo tiempo permite que los módulos internos y las configuraciones de cables se adapten a diferentes condiciones operativas. Los desarrolladores de equipos ya no necesitan redefinir una interfaz establecida para cada proyecto ni comprometer el diseño del equipo simplemente para acomodar un conector disponible en el mercado.

Un enfoque modular también puede reducir la necesidad de herramientas dedicadas, simplificar las iteraciones de diseño y ayudar a controlar los costos de desarrollo. Los ahorros reales y las ventajas de los plazos de entrega dependen del grado de personalización, la disponibilidad de los componentes, los requisitos de validación y el volumen de producción.

Guiado por su compromiso con la experiencia profesional y la calidad del producto, CAZN continúa fortaleciendo sus capacidades de conectividad industrial personalizadas a través de sus instalaciones de fabricación, recursos de I+D y un sistema de gestión de calidad establecido basado en ISO. Estas capacidades apoyan a los fabricantes de equipos que buscan soluciones de conectividad confiables y alternativas a los acuerdos de suministro existentes.

Cree su solución de conector M12 personalizada con CAZN

Cuando un conector M12 estándar no puede cumplir con los requisitos de su equipo, no tiene que elegir entre un producto disponible en el mercado inadecuado y un diseño totalmente personalizado, costoso y que requiere mucho tiempo.

Los conectores de montaje en campo M12 personalizados de CAZN combinan interfaces estandarizadas con personalización modular, lo que ayuda a preservar la intercambiabilidad y al mismo tiempo se adapta a los requisitos específicos de la aplicación. Ya sea que su proyecto necesite una configuración de pines especial, un conector en ángulo, materiales de cable especializados, blindaje y sellado mejorados o un conjunto de cables personalizado, CAZN puede trabajar con usted para desarrollar una solución de conectividad industrial adecuada.

Comuníquese con el equipo técnico de CAZN con sus dibujos, muestras o parámetros operativos para analizar su aplicación e identificar una configuración de conector que cumpla con los requisitos eléctricos, mecánicos y ambientales de su equipo.
