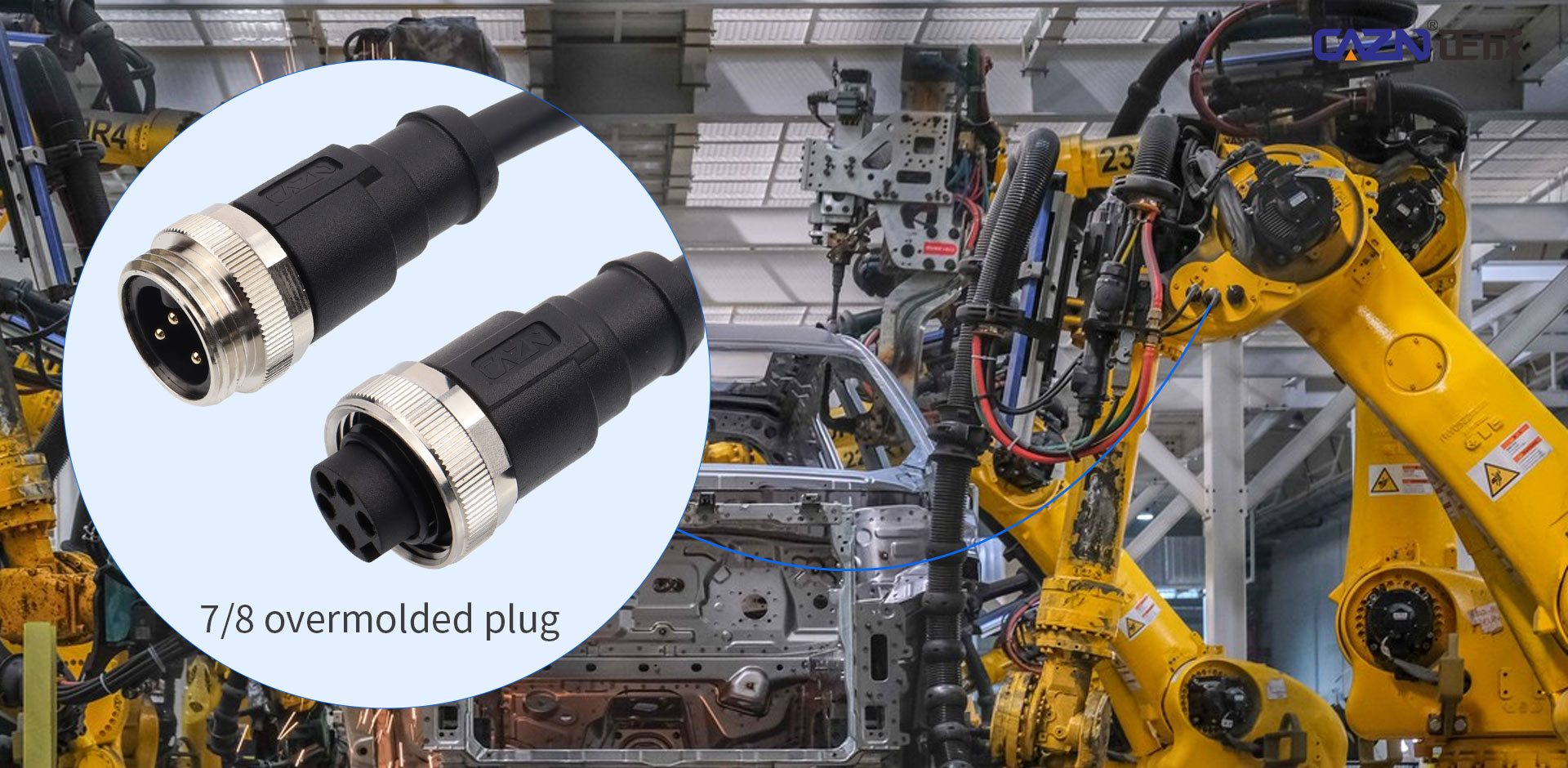

Conector CAZN de 7/8": conectividad confiable para automatización industrial y fabricación inteligente

CAZN es una marca especializada en la I+D+i y fabricación de conectores industriales. Su cartera de productos cubre conectores circulares, conectores de sensores, conectores cableados en campo y otras series, que se utilizan ampliamente en automatización industrial, fabricación inteligente, nuevas energías, tránsito ferroviario y otras aplicaciones. Con un estricto control de calidad y una innovación tecnológica continua, CAZN proporciona soluciones de conexión industrial confiables diseñadas para garantizar una transmisión estable de energía y señal en entornos industriales exigentes.

Especificaciones principales del producto

Especificaciones eléctricas: El conector CAZN de 7/8" tiene una corriente nominal de 13 A y un voltaje nominal de 300 V, lo que admite transmisiones de baja frecuencia y alta corriente.

misión para aplicaciones de suministro de energía industrial.

Configuraciones de pines: Disponible en configuraciones de 3, 4, 5 y 6 pines, el conector puede adaptarse a diferentes requisitos de energía monofásica, energía trifásica y transmisión combinada de energía y señal.

Materiales: Los contactos cuentan con una construcción de cobre chapado en oro, lo que proporciona una vida útil de inserción y extracción de más de 500 ciclos. El aislante está hecho de nailon PA para un aislamiento eléctrico confiable y durabilidad mecánica.

Clasificación de protección: Con una clasificación de protección IP67 y múltiples anillos de sellado, el conector está diseñado para resistir la humedad, el polvo y la exposición ligera a la niebla salina en entornos industriales exigentes.

Ventajas clave en la automatización industrial

Amplia compatibilidad: el conector CAZN de 7/8" sigue estándares de bus industriales como CANopen y puede ser compatible con productos de las principales marcas, incluidas Phoenix Contact, Amfenol y TE Connectivity, lo que ayuda a reducir la complejidad de la integración durante el desarrollo de equipos y las actualizaciones del sistema.

Alta resistencia ambiental: su resistencia a las vibraciones y su rendimiento a altas y bajas temperaturas lo hacen adecuado para líneas de producción donde los equipos están expuestos a vibraciones mecánicas continuas. El bloqueo y sellado confiables ayudan a reducir el riesgo de conexiones sueltas e interrupciones eléctricas inesperadas.

Capacidad de personalización: CAZN admite la personalización del moldeo por inyección y puede proporcionar conjuntos de cables terminados con diferentes longitudes de cable según los requisitos de cableado específicos. Esto permite que los conectores se integren con sistemas de servomotores y PLC convencionales de fabricantes como Siemens y Mitsubishi.

Aplicaciones típicas

Distribución de energía para equipos y líneas de producción

La posición principal del conector CAZN de 7/8" es como interfaz de potencia media a alta para distribución de energía industrial. Se puede utilizar en una variedad de aplicaciones de automatización.

Servomotores y sistemas de accionamiento: proporciona conexiones de alimentación estables para servomotores pequeños y medianos y motores de potencia fraccionaria.

Fuente de alimentación de sensores y actuadores: suministra energía a dispositivos de campo como sensores de proximidad, sensores fotoeléctricos, válvulas de solenoide e interruptores de límite.

Calefacción e iluminación industrial: Adecuado para cargas de mayor potencia, como calentadores industriales, sistemas de iluminación LED y bombas de aguas residuales comerciales.

Cajas de conexiones de sensor-actuador: Funciona como una interfaz central para unidades de distribución activa, lo que ayuda a simplificar el cableado de campo complejo al consolidar las conexiones de señal y alimentación.

Soporte de comunicación y bus de campo industrial

Además de la transmisión de energía, los conectores CAZN de 7/8" pueden soportar diversos requisitos de comunicación industrial.

DeviceNet (Bus CAN): con distribuidores tipo T, varios dispositivos pueden recibir señales de alimentación y comunicación desde un único punto de conexión, lo que simplifica el cableado del bus de campo.

PROFIBUS, CC-Link y AS-Interface (AS-i): el conector se puede aplicar a redes de comunicación industriales donde se requieren conexiones confiables a nivel de campo.

NMEA 2000: en aplicaciones de redes marinas, el conector puede admitir alimentación combinada de 24 V CC y transmisión de señal de bus CAN a través de una arquitectura de conexión unificada.

Robots de manipulación de materiales y líneas de producción flexibles

Los sistemas de fabricación flexibles imponen mayores exigencias a la confiabilidad de los conectores porque los cables pueden experimentar flexiones, movimientos y vibraciones repetidas.

El conector CAZN de 7/8" se puede utilizar con cables flexibles y conectores premoldeados para cablear sensores fotoeléctricos y de proximidad en robots de manipulación de materiales. Al integrar cajas de conexiones y E/S distribuidas, se pueden consolidar múltiples conexiones de señal, lo que reduce la cantidad total de tendidos de cable y al mismo tiempo mantiene una transmisión de señal confiable.

Para brazos robóticos y otros equipos móviles, la flexibilidad y durabilidad mecánica del conjunto de cables son particularmente importantes. El conector y el cable deben funcionar de manera confiable durante ciclos de movimiento repetidos sin crear conexiones eléctricas intermitentes.

Apoyando la fabricación inteligente

En líneas de fabricación inteligentes, el conector CAZN de 7/8" puede servir como un nodo confiable para la transmisión de energía y señal.

Arquitectura de E/S distribuidas: una configuración de caja de conexiones más conector de 7/8" permite la distribución de energía descentralizada y la conectividad a nivel de campo. Esto puede simplificar el cableado y, al mismo tiempo, facilitar la reconfiguración y expansión de las líneas de producción.

Diseño de equipos modulares: Los conectores cableados en campo permiten a los usuarios seleccionar longitudes y materiales de cable apropiados según los requisitos del equipo, lo que proporciona una mayor flexibilidad para los sistemas de fabricación que se someten a modificaciones frecuentes.

Soporte de mantenimiento predictivo: las conexiones físicas confiables ayudan a mantener una transmisión estable de datos de sensores a plataformas MES e IoT. La transmisión constante de señales proporciona una base confiable para el monitoreo del estado de los equipos y el mantenimiento predictivo.

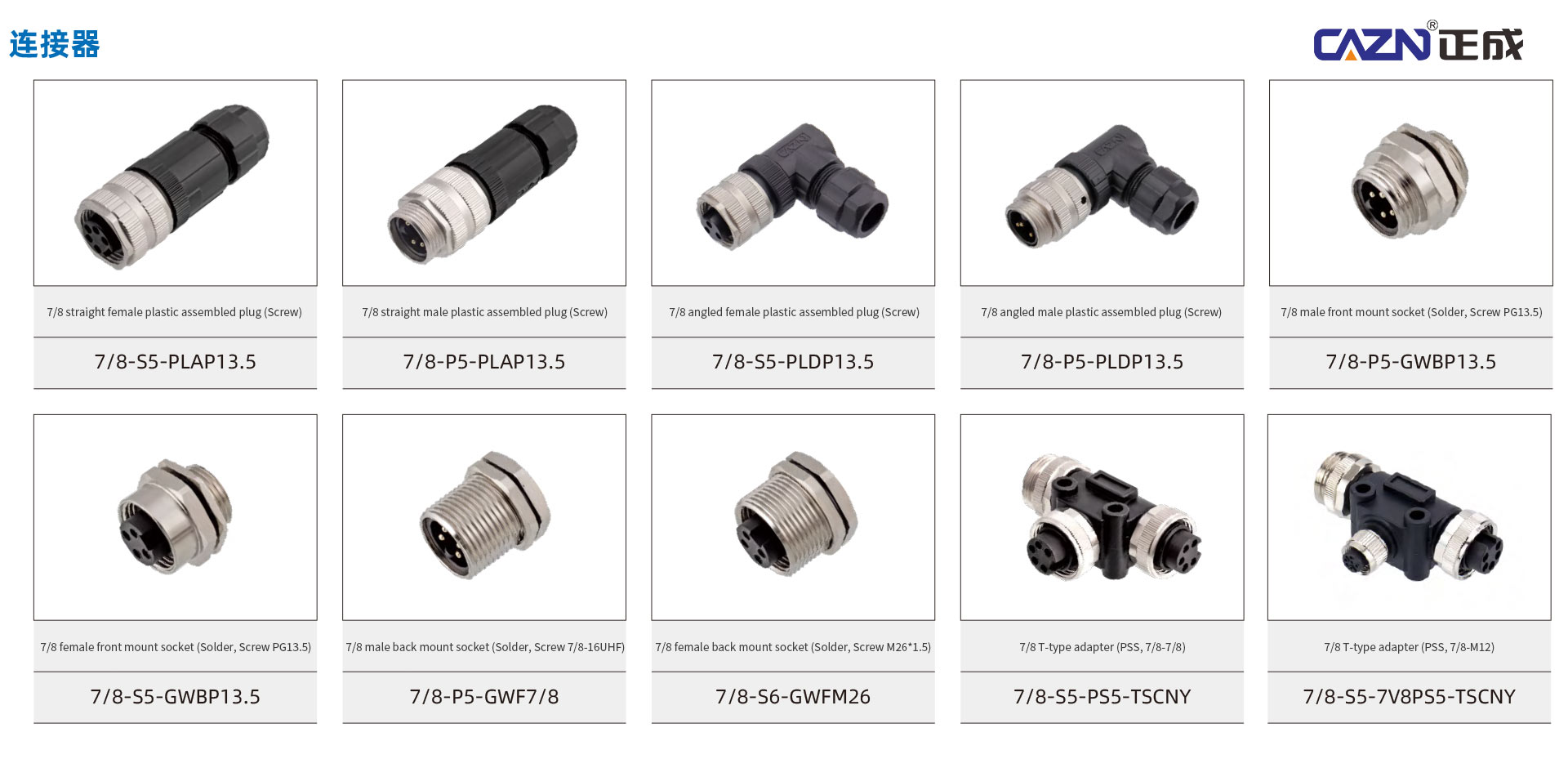

Modelos CAZN recomendados de 7/8"

La serie CAZN 7/8 incluye una gama de modelos estandarizados para diferentes configuraciones de pines y requisitos de instalación.

Los modelos representativos incluyen: 7/8-P3-GWBP13, 7/8-P4-GWBP13, 7/8-P5-GWBP13, 7/8-S5-GWBP13

Estos modelos cubren diferentes números de pines y configuraciones de montaje y se pueden seleccionar según los requisitos comunes de interfaz de automatización industrial.

Compatibilidad con las principales marcas internacionales

La serie de conectores CAZN de 7/8" está diseñada para soportar los requisitos de reemplazo e integración que involucran marcas de conectores industriales internacionales ampliamente utilizadas.

Phoenix Contact: Los conectores de alimentación CAZN de 7/8" se pueden utilizar como alternativas compatibles para las interfaces de 7/8 correspondientes, con configuraciones de pines, dimensiones de montaje e interfaces de bloqueo roscadas coincidentes para aplicaciones que involucran productos de la serie SACC-MIN.

Amfenol: la serie de conectores industriales circulares CAZN de 7/8" admite requisitos de compatibilidad para las interfaces Amfenol 7/8 correspondientes, cubriendo aplicaciones que involucran comunicación de bus industrial y conexiones de alimentación.

TE Connectivity: Las configuraciones de conectores de alimentación industriales correspondientes de 7/8" se pueden utilizar para aplicaciones de reemplazo e integración donde se requieren especificaciones eléctricas y mecánicas compatibles.

Carpeta: Los conectores circulares CAZN de 7/8" pueden admitir aplicaciones que involucran las correspondientes interfaces 7/8 del estándar europeo utilizadas en equipos de automatización industrial.

La compatibilidad siempre debe verificarse con el modelo de conector específico, la clasificación eléctrica, las dimensiones mecánicas, la configuración del cableado y los requisitos de la aplicación antes de reemplazarlos o integrarlos al sistema.

Conectividad confiable para la automatización industrial

El conector CAZN de 7/8" combina una corriente nominal de 13 A, un voltaje nominal de 300 V, protección IP67, contactos de cobre chapados en oro, más de 500 ciclos de acoplamiento y múltiples configuraciones de pines para abordar los requisitos de conexión de los equipos de automatización industrial.

Desde distribución de energía y cableado de sensor-actuador hasta comunicación de bus de campo, sistemas robóticos, E/S distribuidas y líneas de producción flexibles, el conector de 7/8" proporciona una interfaz compacta para una transmisión confiable de energía y señales.

Con una alta capacidad de transporte de corriente, una sólida protección ambiental, resistencia a las vibraciones, configuración flexible y capacidades de personalización, los conectores CAZN de 7/8" brindan una solución de conectividad confiable para la automatización industrial y los sistemas de fabricación inteligentes.
