CAZN | Guía de selección de conectores impermeables 7/8

El conector circular CAZN 7/8, con un diámetro de 7/8 de pulgada y una rosca de 7/8-16UNF, es un conector de grado industrial diseñado específicamente para transmisión de potencia media a alta y transmisión combinada de potencia y señal en aplicaciones de automatización industrial. Sus ventajas clave incluyen una alta capacidad de corriente de 8 a 13 A, un voltaje nominal de 300 V, una fuerte resistencia a las vibraciones gracias al bloqueo roscado y protección IP67. El conector se utiliza ampliamente en la generación de energía eólica, ferrocarriles de alta velocidad, fabricación de automóviles, transporte inteligente, fabricación inteligente y otras aplicaciones industriales.

El conector CAZN 7/8 es compatible con las principales marcas internacionales y admite interfaces estándar NMEA 2000 . Las configuraciones disponibles incluyen versiones de 3, 4, 5 y 6 pines , montaje en panel frontal o trasero, conexión de cable de soldadura o PCB y opciones de protección IP65/IP67. La serie sigue los requisitos de IEC 61076-2-101 y está diseñada para cumplir con los requisitos de compatibilidad NMEA 2000.

Selección por requisitos de transmisión: recuento de pines

El número de pines determina directamente las funciones que puede soportar el conector. Por lo tanto, la selección debe basarse en los requisitos reales de potencia y señal del equipo.

3 pines (2P+PE): preferido para transmisión de potencia

La configuración de 3 pines está diseñada principalmente para la transmisión de energía y es adecuada para aplicaciones de suministro de energía estándar que requieren conexiones a tierra activas, neutrales y de protección. Las aplicaciones típicas incluyen motores, actuadores y fuentes de alimentación básicas para sensores de tamaño pequeño y mediano. Con una corriente nominal máxima de 13 A, la configuración de 3 pines proporciona la capacidad de corriente más alta dentro de la serie.

4 pines: alimentación + circuito auxiliar o señal de control

La configuración de 4 pines es adecuada para aplicaciones que necesitan transmisión de energía junto con una pequeña cantidad de circuitos auxiliares o señales de control. Las aplicaciones típicas incluyen actuadores que requieren energía auxiliar o señales de retroalimentación simples.

5 pines: alimentación y comunicación integradas

La configuración de 5 pines es adecuada para aplicaciones que requieren transmisión simultánea de energía y comunicación. Las aplicaciones típicas incluyen dispositivos de bus de campo que utilizan protocolos como DeviceNet y CANopen, donde se pueden asignar pines específicos a señales de comunicación como CAN_H y CAN_L manteniéndolos separados de las conexiones de alimentación.

6 pines: aplicaciones de control complejas

La configuración de 6 pines está diseñada para requisitos de control más complejos donde es necesario transmitir múltiples señales de retroalimentación o circuitos de control a través de un solo conector. Es adecuado para actuadores sofisticados y otros equipos con múltiples interfaces de señal.

Selección por método de montaje y estructura del conector

La posición de montaje, la dirección de salida del cable y el método de cableado se deben considerar según la estructura del equipo y el entorno de instalación.

Posición de montaje: montado en panel, cableado en campo o premoldeado

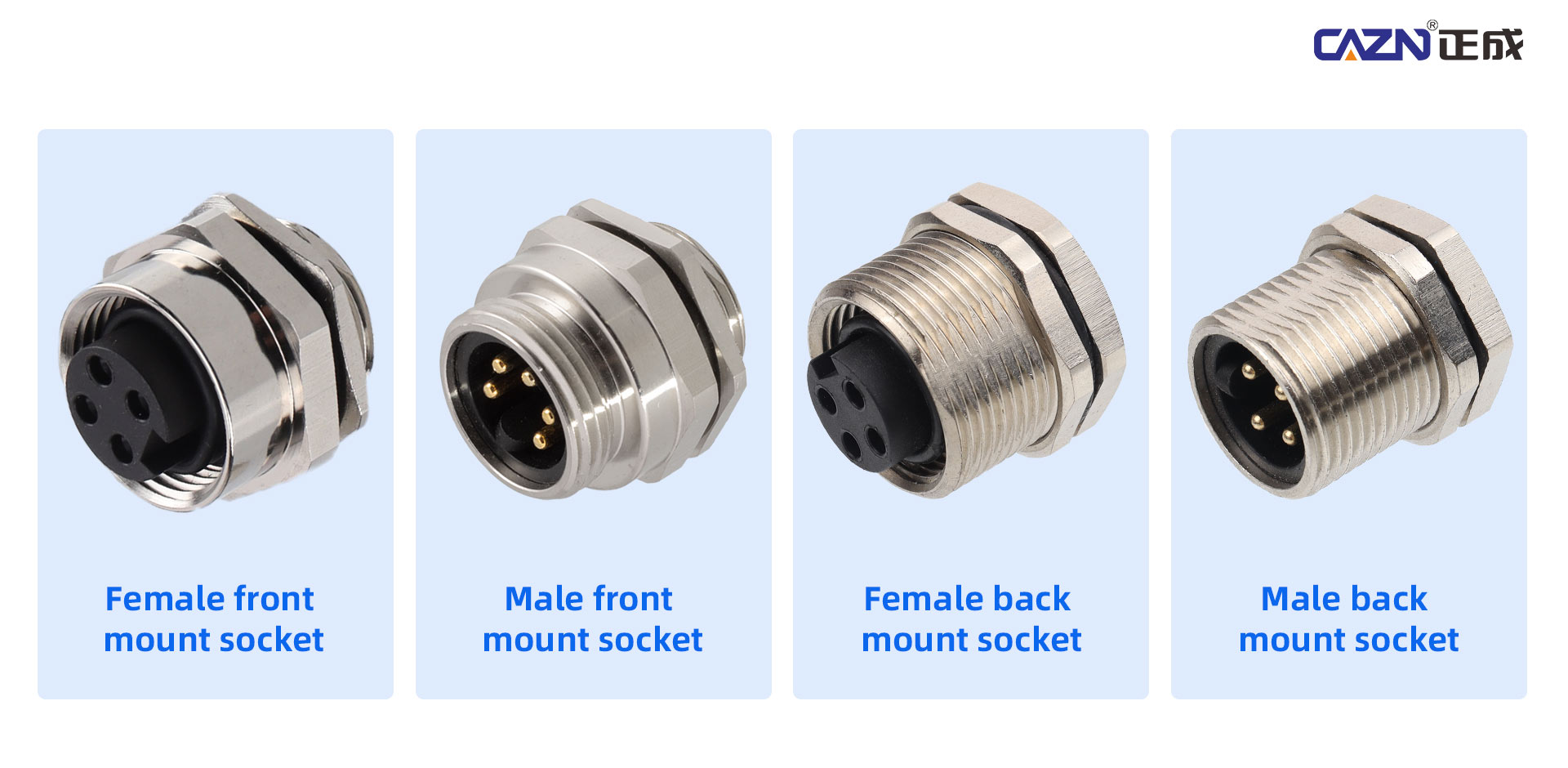

Para cuerpos de equipos y gabinetes de control, los conectores montados en panel se pueden instalar desde la parte frontal o posterior del panel y son adecuados para gabinetes de control, cajas de E/S y otros equipos fijos.

Para cableado de campo temporal, modificaciones de equipos o conexiones de extremos de equipos, las versiones cableables en campo, como las configuraciones rectas y en ángulo recto, brindan mayor flexibilidad de instalación y pueden admitir cableado con terminales de tornillo.

Para una producción de gran volumen, los conjuntos de cables premoldeados integran el conector y el cable mediante moldeo por inyección, lo que reduce las operaciones de cableado en campo y mejora la consistencia de la producción.

Ángulo de salida del cable: recto o ángulo recto de 90°

Para un enrutamiento de cables recto, un conector recto puede ayudar a minimizar el espacio de instalación axial.

Cuando los cables necesitan salir a través de paredes laterales, esquinas o espacios confinados, un conector en ángulo recto de 90° puede proporcionar una mejor flexibilidad de enrutamiento y reducir la interferencia con los componentes circundantes.

Método de cableado: alambre de soldadura o tipo tornillo

Las versiones con cable de soldadura utilizan métodos de engarzado o soldadura para establecer una conexión eléctrica segura y son adecuadas para equipos fijos e instalaciones permanentes.

Las versiones tipo tornillo permiten cableado en campo sin equipo de soldadura, lo que las hace adecuadas para instalación en sitio, modificación de equipos y requisitos de cableado flexible.

Seleccionar según los requisitos de protección ambiental

El entorno operativo es un factor crítico a la hora de seleccionar un conector resistente al agua.

Entornos industriales estándar

Para ambientes interiores secos sin una fuerte exposición a la corrosión, la protección IP65 o IP67 generalmente es suficiente para brindar protección contra el polvo y resistencia a las salpicaduras de agua.

Entornos industriales hostiles

Para instalaciones al aire libre, ambientes húmedos, áreas de producción polvorientas, condiciones aceitosas o aplicaciones que requieren lavado frecuente, se debe considerar una protección IP67 o superior. IP67 proporciona protección completa contra el polvo y resistencia a la inmersión temporal. IP68 es más adecuado para aplicaciones que implican exposición prolongada al agua o inmersión continua, sujeta a las condiciones de prueba especificadas por el fabricante.

Ambientes de alta vibración

Aplicaciones como máquinas estampadoras, juntas robóticas y AGV requieren una conexión mecánica segura. Una estructura de bloqueo roscada de 7/8-16UNF proporciona un acoplamiento mecánico apretado que ayuda a evitar que se afloje bajo vibraciones repetidas. Para estas aplicaciones, los conectores de bloqueo roscados son preferibles a las estructuras simples de ajuste a presión.

Selección por cable y material de carcasa

El material del cable y el material de la carcasa del conector deben seleccionarse según el entorno operativo y los requisitos de movimiento.

Cubierta para cables

Para aplicaciones interiores estándar, el cable de PVC proporciona una solución rentable con buena flexibilidad.

Para aplicaciones que implican flexión frecuente, exposición al aceite o movimiento continuo, como AGV y brazos robóticos, el cable PUR generalmente es más adecuado debido a su resistencia mejorada a la abrasión, rendimiento de flexión y resistencia a la tracción.

Material de la carcasa

Para entornos industriales convencionales, los plásticos de ingeniería como el nailon PA u otras carcasas de plástico pueden proporcionar una combinación adecuada de aislamiento, rendimiento mecánico y rentabilidad.

Para aplicaciones que requieren mayor resistencia al impacto, resistencia a la corrosión o blindaje electromagnético, las carcasas metálicas, como el latón niquelado, pueden proporcionar protección mecánica y rendimiento de blindaje adicionales.

Configuraciones recomendadas para diferentes aplicaciones

Para aplicaciones puramente de suministro de energía, como distribución de energía en líneas de producción y sistemas de accionamiento de motores, se recomienda una configuración IP67 de 3 pines, con un conector recto o un conjunto de cables premoldeados, según los requisitos de instalación.

Para transmisión combinada de potencia y señal, como módulos de bus de campo y sistemas de E/S distribuidos, se recomienda una configuración IP67 de 5 pines. Se puede seleccionar un conector recto o en ángulo recto según el espacio de instalación disponible, mientras que el cable PUR es adecuado para aplicaciones que implican movimiento o flexión frecuente.

Para entornos exteriores o hostiles, incluidos sistemas de almacenamiento de energía fotovoltaica, estaciones de carga exteriores y maquinaria portuaria, se puede considerar una configuración IP68 de 3 o 5 pines junto con un cable PUR y una estructura de bloqueo roscada.

Ejemplos de modelos y series CAZN 7/8

La serie de conectores 7/8 de estándar europeo CAZN incluye múltiples configuraciones diseñadas para diferentes números de pines y requisitos estructurales.

Los modelos representativos incluyen: 7/8-P3-GWB P13, 7/8-P4-GWB P13, 7/8-P5-GWB P13, 7/8-P6-GWB P13

En general, la designación numérica dentro del modelo corresponde al número de pines y la configuración estructural. La especificación exacta debe confirmarse con los requisitos eléctricos, mecánicos y ambientales del equipo antes de realizar el pedido.

Puntos clave para el reemplazo de marca internacional

La serie de conectores CAZN 7/8 está diseñada para proporcionar opciones de reemplazo compatibles para las principales marcas internacionales, incluidas Phoenix Contact, Amfenol, TE Connectivity y Binder.

El diseño de reemplazo se centra en cumplir con los requisitos clave de interfaz mecánica y eléctrica, incluidas las dimensiones del conector y las configuraciones de pines. Para aplicaciones compatibles, es posible que el equipo existente no requiera modificaciones en la abertura de montaje original.

Al seleccionar un conector de reemplazo CAZN para un producto importado, los tres parámetros más importantes que se deben verificar primero son el número de pines, el método de montaje y el índice de protección. Estos parámetros pueden reducir rápidamente el modelo CAZN apropiado.

Sin embargo, antes del reemplazo final, también se deben verificar la clasificación eléctrica completa, la especificación de rosca, la asignación de clavijas, la configuración del cable, las dimensiones de montaje y los requisitos ambientales del conector original para garantizar la compatibilidad total del sistema.

Elegir el conector impermeable CAZN 7/8 adecuado

Se debe seleccionar el conector impermeable CAZN 7/8 correcto de acuerdo con la combinación real de requisitos de energía, requisitos de señal, estructura de instalación, condiciones ambientales, movimiento del cable y tensión mecánica.

Un conector de 3 pines generalmente es adecuado para una transmisión de energía sencilla, mientras que las configuraciones de 5 y 6 pines brindan mayor flexibilidad para aplicaciones combinadas de energía, comunicación y control. IP67 se adapta bien a muchos entornos industriales, mientras que IP68 puede considerarse para aplicaciones que implican una exposición más severa al agua.

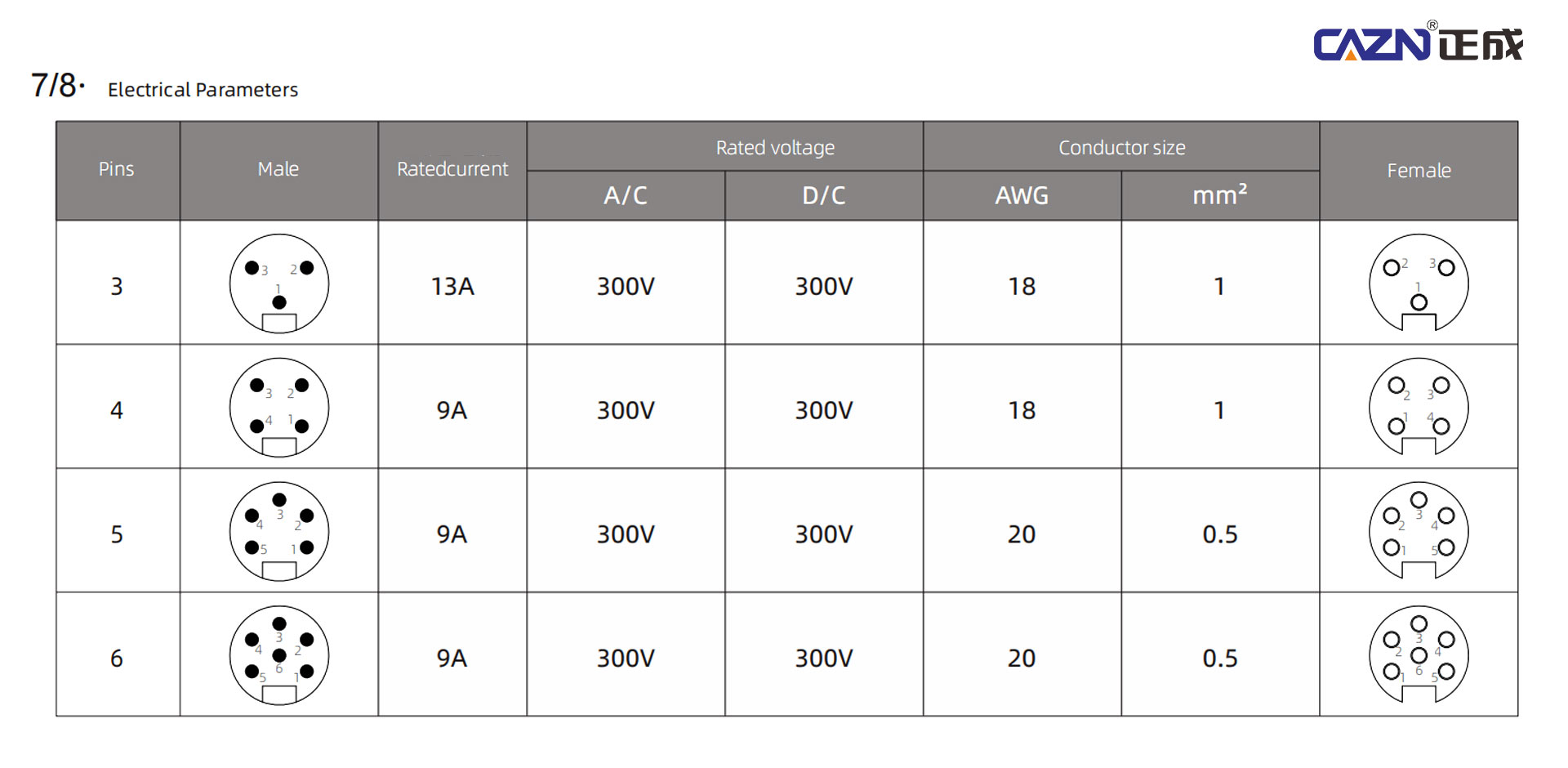

Con su conexión roscada 7/8-16UNF, corriente nominal de 8–13 A, voltaje nominal de 300 V, múltiples configuraciones de pines y opciones de protección IP65/IP67, la serie CAZN 7/8 proporciona una plataforma de conexión flexible para automatización industrial, fabricación inteligente, transporte, energía y otras aplicaciones exigentes.
