En el contexto global de transición energética y respuesta al cambio climático, la industria fotovoltaica, como fuerza impulsora central, está acelerando el avance tecnológico a un ritmo sin precedentes. Mientras tanto, en el campo de la generación de energía eólica, el sistema de control de paso, como componente clave responsable de controlar el ángulo de paso de las palas de las turbinas eólicas y lograr una captura y conversión eficiente de la energía eólica, requiere una estabilidad operativa extremadamente alta. En este proceso, CAZN confía en destacadas tecnologías y soluciones de conexión para establecer enlaces indispensables de transmisión eléctrica y de señales, brindando soporte técnico sólido y confiable para el funcionamiento eficiente y estable de los sistemas de control de paso de las turbinas eólicas.

El sistema de control de paso de la turbina eólica es responsable de ajustar el ángulo de paso de las palas para optimizar la eficiencia de captura de energía eólica, controlar la producción de energía y proteger la turbina en condiciones climáticas extremas. Dado que el sistema de paso debe funcionar en condiciones de viento complejas y variables con un funcionamiento prolongado y de alta intensidad, sus soluciones de conexión deben presentar alta confiabilidad, resistencia a vibraciones e impactos, y adaptabilidad a entornos hostiles. Actualmente, las principales soluciones de conexión para sistemas de control de paso de turbinas eólicas incluyen principalmente los siguientes componentes clave:

Soluciones de selección de conectores centrales

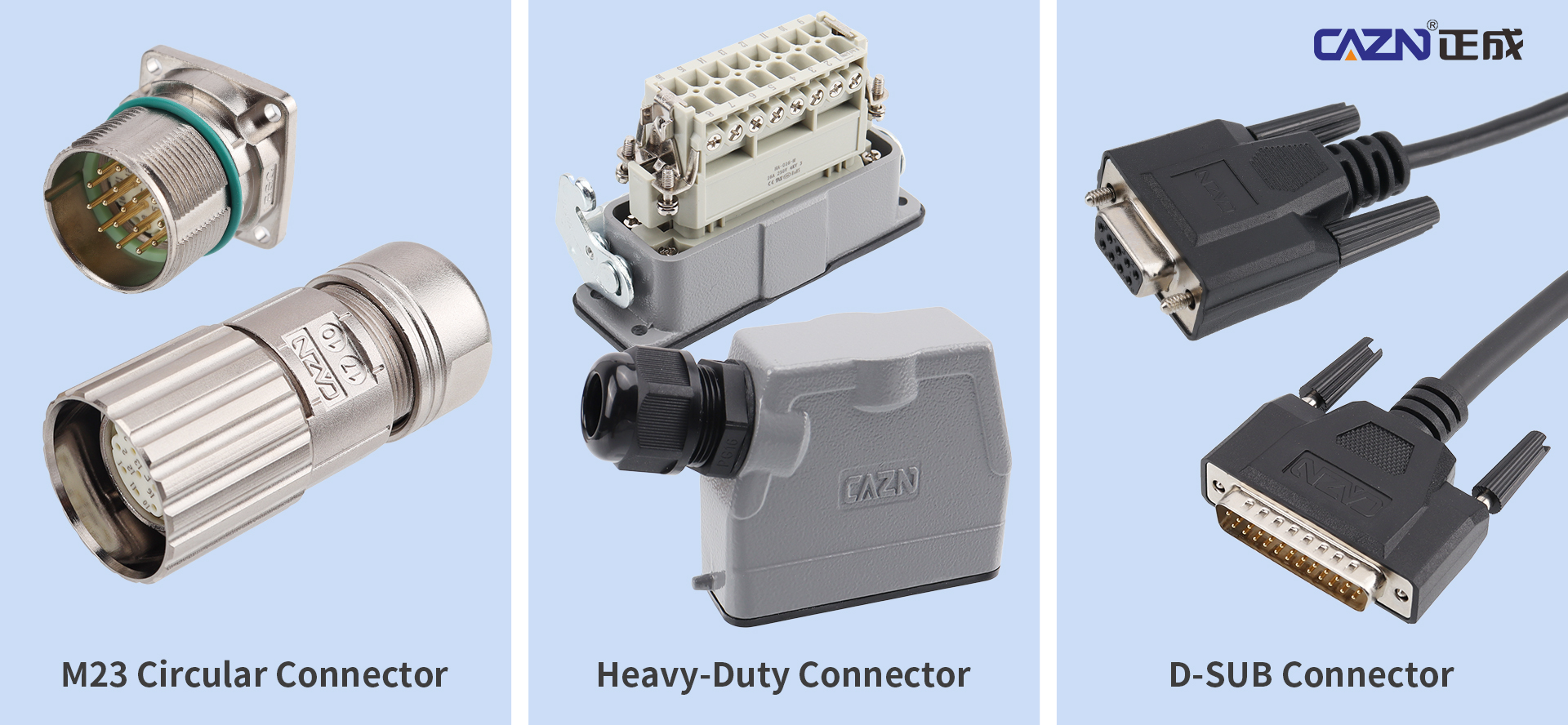

Conectores circulares M23

Los conectores circulares M23 se utilizan ampliamente para conectar variadores, motores, codificadores, sensores y otros componentes. Estos conectores presentan una alta capacidad de transporte de corriente para cumplir con los requisitos de transmisión de corriente de alta potencia. Al mismo tiempo, se encargan de transmitir señales de control y datos de seguimiento, asegurando un control de posición dinámico y preciso. En algunos sistemas de alta gama, los conectores M23 también pueden servir como parte de un sistema de conexión redundante para mejorar la seguridad general del sistema.

● Potente transmisión de potencia y resistencia a las vibraciones

El núcleo del sistema de control de paso de una turbina eólica reside en el motor de accionamiento y el controlador, que requieren conectores con excelentes capacidades de transmisión de corriente de alta potencia. Los conectores M23 y los conectores de servicio pesado, con su alto rendimiento de transmisión de corriente, no solo garantizan conexiones eléctricas estables y seguras, sino que también demuestran una durabilidad y confiabilidad excepcionales en condiciones de funcionamiento de turbinas eólicas de alta intensidad y a largo plazo. En respuesta a las inevitables fuerzas del viento y a los impactos de vibraciones mecánicas durante el funcionamiento de la turbina, estos conectores adoptan diseños estructurales de alta resistencia para resistir eficazmente la tensión externa y garantizar un rendimiento de conexión estable.

● Control de señal preciso y protección redundante

Además de la transmisión eléctrica, los conectores M23 también realizan la transmisión eficiente de señales de control y datos de monitoreo, lo cual es esencial para lograr un ajuste dinámico y preciso de la posición de la hoja. Su excelente integridad de la señal garantiza un control preciso del sistema. Además, para los sistemas de control de paso de alta gama que buscan la máxima seguridad, los conectores M23 se pueden integrar perfectamente en arquitecturas de configuración redundantes, proporcionando canales de respaldo en caso de fallas del circuito primario y garantizando el funcionamiento ininterrumpido del sistema.

● Adaptabilidad ambiental a todo tipo de clima

Las turbinas eólicas a menudo se instalan en entornos naturales hostiles, como áreas de gran altitud, fuertes vientos y condiciones de arena, variaciones extremas de temperatura y entornos con mucha niebla salina. Los conectores circulares M23 y los conectores de alta resistencia se basan en materiales especiales y tecnologías de sellado para proporcionar una fuerte resistencia ambiental, protegiendo eficazmente contra condiciones adversas y garantizando el funcionamiento estable a largo plazo de los equipos de energía eólica.

Conectores de servicio pesado

Los conectores de servicio pesado se utilizan principalmente dentro de los gabinetes de control de los sistemas de control de paso de turbinas eólicas para conectar varios componentes eléctricos y controladores, lo que permite el control y monitoreo de todo el sistema de paso. Los conectores de servicio pesado adoptan estructuras de aluminio fundido resistentes a los impactos y superficies con recubrimiento en polvo resistentes a la corrosión. Admiten una corriente máxima de hasta 500 A, proporcionan clasificaciones de protección IP68 y protección estándar EMI, y pueden soportar entornos hostiles que incluyen gran altitud, fuertes vientos y arena, alta humedad y condiciones de niebla salina.

Conectores SUB-D

Como componentes de conexión auxiliar, los conectores D-SUB se utilizan junto con conectores M23 y conectores de servicio pesado para garantizar conjuntamente una transmisión eléctrica y de señal estable.

Solución de conexión eléctrica dedicada para motores de paso

Para evitar posibles conexiones sueltas causadas por el envejecimiento de los conectores enchufables tradicionales, algunos motores de paso adoptan soluciones de conexión eléctrica especialmente diseñadas. Esta solución incluye una caja de terminales (que consta de una cubierta de caja de terminales, una base de caja de terminales y un bloque de terminales) y conectores impermeables. Los cables externos pasan a través de los conectores impermeables hacia la cavidad interna y están conectados de forma segura al bloque de terminales. Este diseño mejora efectivamente la confiabilidad de la conexión entre el motor de paso y los cables externos, reduciendo la probabilidad de fallas en el sistema de turbina eólica.

Soluciones de comunicación y conexión de energía entre la góndola y el gabinete de paso

El sistema de paso y el sistema de control de la góndola principal deben conectarse mediante cables y conectores específicos, que suelen constar de tres partes principales:

Conexión de la cadena de seguridad: se utiliza un cable de 5 núcleos con diseño blindado para transmitir voltaje de 24 VCC y es responsable de transmitir las señales de la cadena de seguridad desde la góndola al sistema de paso.

Comunicación de bus de campo: Se utiliza el bus de campo Profibus DP, que presenta un cable de 2 núcleos con diseño blindado, que transmite voltaje de 10 VCC para comunicación de datos.

Conexión de la fuente de alimentación: Se adopta un diseño de cable de 5 núcleos para transmitir energía de CA de 400 VCA, proporcionando la fuente de alimentación principal para el sistema de lanzamiento.

Conexión de energía de respaldo y sistema de respaldo

Cada gabinete de control de paso suele estar equipado con una fuente de alimentación de respaldo que consta de supercondensadores o baterías. Cuando se interrumpe el voltaje de la red del anillo colector, el sistema de energía de respaldo puede suministrar energía directamente al sistema de control de paso, asegurando que las aspas puedan moverse desde la posición de 0° a 90° a una velocidad segura (como 7°/s), logrando protección de apagado de emergencia.

La solución de conexión para sistemas de control de paso de turbinas eólicas es un sistema integrado que combina conectores resistentes, conectores M23, cajas de terminales dedicadas y sistemas de cables multinivel. Está diseñado para garantizar una transmisión eficiente, estable y segura de energía eléctrica y señales en entornos industriales hostiles.

En el futuro, con el desarrollo continuo de la tecnología de energía eólica y la creciente demanda en el mercado de energía renovable, CAZN continuará defendiendo la artesanía, innovando y mejorando continuamente las tecnologías de conexión y brindando a los clientes soluciones de conexión más eficientes, confiables e inteligentes.
