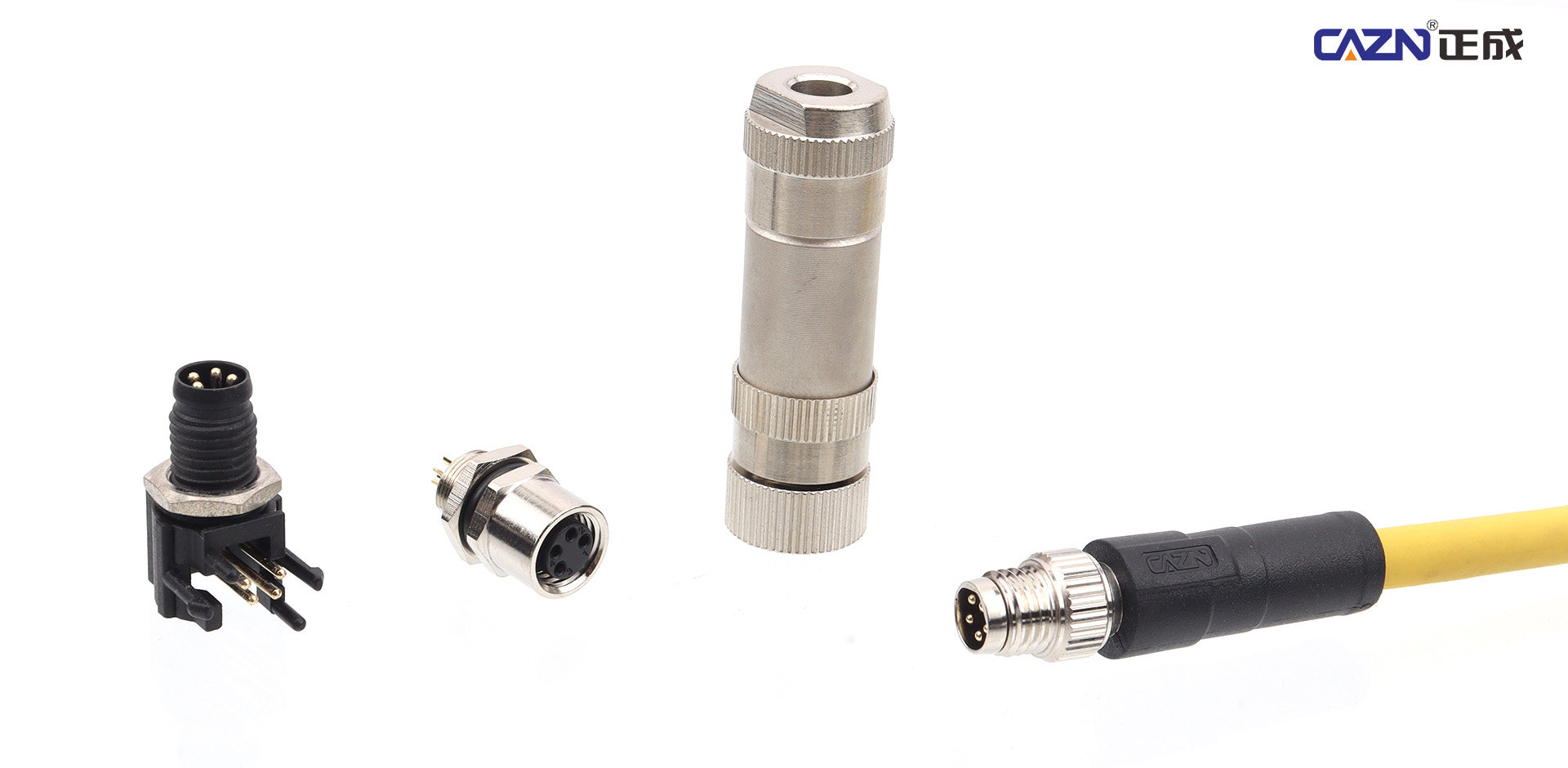

Guía de selección de conectores de la serie CAZN M: elección de la solución adecuada de M5 a M40

Los conectores de la serie M son la base de la conectividad industrial, pero seleccionar el conector correcto nunca se trata simplemente de elegir un tamaño más grande. La verdadera estrategia de selección se basa en hacer coincidir con precisión tres factores clave: espacio de instalación, requisitos de transmisión y resistencia ambiental. Elegir un conector de gran tamaño puede aumentar costos innecesarios y ocupar espacio valioso, mientras que una instalación inadecuada puede crear riesgos ocultos de confiabilidad.

Con una gama completa de conectores de la serie M estándar europeo que cubren desde M5 hasta M40, CAZN proporciona soluciones de conexión precisas para aplicaciones que van desde transmisión de señales en miniatura hasta equipos industriales de alta potencia. Con el respaldo de una instalación de fabricación propia de 20 000 m² y más de 30 tecnologías patentadas, CAZN combina capacidades de fabricación avanzadas con experiencia en aplicaciones prácticas para ayudar a los clientes a reducir los riesgos de selección, mejorar la confiabilidad del equipo y optimizar el rendimiento general del sistema.

Esta guía de selección integra las características del producto y la experiencia en ingeniería de CAZN para ayudar a los usuarios a tomar decisiones más precisas sobre conectores durante el diseño y la adquisición de equipos.

Selección de conectores de la serie CAZN M: comience con el espacio de instalación

El espacio de instalación es la primera limitación al seleccionar un conector de la Serie M porque el área de montaje disponible determina el tamaño máximo aceptable del conector. Los conectores de la serie CAZN M están diseñados según diámetros de rosca métrica de 5 mm a 40 mm, y cada tamaño está optimizado para diferentes escenarios industriales.

Para espacios extremadamente limitados, como sensores en miniatura, módulos de control compactos y juntas robóticas, el conector CAZN M5 es una solución ideal. Con una rosca M5 × 0,5, un diseño compacto de 5 mm de diámetro y soporte para 2 a 4 contactos, el conector M5 proporciona una transmisión de señal estable con una corriente nominal de 1 A. Su estructura de bloqueo roscado ofrece una excelente resistencia a las vibraciones, lo que lo hace adecuado para aplicaciones donde no se pueden instalar conectores tradicionales debido a limitaciones de espacio.

Cuando se requiere un poco más de capacidad de conexión en equipos compactos, el conector CAZN M8 proporciona un equilibrio entre tamaño y rendimiento. Con una rosca M8 × 1,0, soporte para 3 a 8 contactos, corriente nominal de 1,5 A a 4 A, temperatura de funcionamiento de -25 °C a +85 °C y protección IP67, los conectores M8 se utilizan ampliamente en sensores industriales, módulos de E/S de PLC y sistemas de automatización compactos. Su resistencia al aceite, ambientes fríos y vibraciones mecánicas los hace adecuados para aplicaciones industriales exigentes.

Para aplicaciones que requieren mayor confiabilidad en un espacio de instalación limitado, como equipos médicos, instrumentos de prueba y unidades de control compactas, el conector CAZN M9 proporciona una solución intermedia entre M8 y M12. Admite de 2 a 8 contactos, corriente nominal de 1 A a 4 A y está disponible con carcasas de metal o plástico. El mecanismo seguro de bloqueo de tornillos garantiza un rendimiento de conexión estable incluso bajo vibración continua.

Cuando el espacio de instalación es suficiente, los conectores M12 y mayores se convierten en la opción preferida para aplicaciones industriales generales. El conector CAZN M12, con rosca M12 × 1.0, se ha convertido en uno de los estándares de conexión industrial más adoptados debido a su amplia gama de opciones de codificación, diseño de carcasa robusta y compatibilidad con sensores, actuadores, sistemas de comunicación y equipos de automatización.

Es importante comprender que los conectores más grandes no siempre son mejores. Por ejemplo, el uso de un conector M12 en un dispositivo en miniatura diseñado para conectividad M5 puede aumentar significativamente la dificultad de instalación, el costo y el tamaño del sistema sin proporcionar beneficios adicionales. Para respaldar una evaluación precisa, CAZN proporciona más de 3000 muestras de productos para pruebas de instalación antes de la producción a gran escala.

Haga coincidir la selección del conector con los requisitos eléctricos y de transmisión de datos

Después de confirmar el espacio de instalación, el siguiente paso es seleccionar el conector según los requisitos eléctricos, incluido el tipo de señal, la clasificación de corriente, el nivel de voltaje y la velocidad de comunicación.

Para la transmisión de señales de baja corriente por debajo de 1A, comúnmente se seleccionan conectores M5, M8 y M9. Estos conectores compactos están diseñados para sensores, interruptores y aplicaciones de señales de control donde el rendimiento eléctrico estable y la integridad de la señal son esenciales.

Para requisitos de corriente media entre 1,5 A y 10 A, los conectores M8, M12, M14 y M16 proporcionan soluciones más flexibles. Entre ellos, el conector CAZN M12 admite una amplia gama de especificaciones eléctricas, con corriente nominal de 0,5 A a 16 A y voltaje de 30 V a 630 V, lo que lo hace adecuado para sensores industriales, actuadores y pequeños equipos de automatización.

El conector CAZN M14 admite corriente nominal de 2 A a 15 A y se aplica comúnmente en escenarios de potencia media, como sistemas de iluminación LED para exteriores. El conector M16, diseñado según IEC 61076-2-106, proporciona una corriente nominal de 1 A a 7 A con una excelente capacidad de blindaje EMI, lo que lo hace adecuado para aplicaciones que requieren una transmisión confiable de energía y señal.

Para aplicaciones de mayor potencia, de 10 A a 28 A, los conectores M23 y 7/8 son más adecuados. El conector CAZN M23 admite corriente nominal de hasta 28 A, voltaje de funcionamiento de hasta 600 V y cuenta con blindaje metálico completo de 360°. Puede transmitir potencia y señal dentro de un solo conector, lo que lo convierte en una opción ideal para servomotores, variadores y sistemas de control de movimiento industrial.

El conector 7/8 admite corriente nominal de 10 A a 12 A y está diseñado específicamente para aplicaciones de suministro de potencia media y alta. Se utiliza comúnmente en entornos industriales exigentes, como las industrias petrolera, química y de fabricación pesada.

Para comunicaciones industriales de alta velocidad, los conectores M12 con codificación D y X proporcionan soluciones especializadas. El conector CAZN M12 con codificación D está diseñado para Ethernet industrial de 100 Mbps y admite protocolos como EtherCAT y PROFINET. El conector M12 con codificación X admite velocidades de transmisión de hasta 10 Gbps, lo que lo hace adecuado para visión artificial, adquisición de datos de alta velocidad y aplicaciones avanzadas de fabricación inteligente.

Para equipos pesados ​​que requieren máxima transmisión de potencia, el conector CAZN M40 proporciona una solución dedicada. Con un tamaño de rosca de 40 mm, 4 a 8 contactos y un rendimiento máximo de 63 A/630 V, está diseñado para robots de alta potencia, accionamientos industriales y sistemas mecánicos de gran tamaño.

La cantidad de contactos es otra consideración importante durante la selección. Por ejemplo, un conector M5 admite un máximo de cuatro contactos. Si se requieren más canales de señal, seleccionar un conector M8 o M12 con mayor densidad de contacto es un mejor enfoque que forzar múltiples señales a través de pines limitados. El conector M12 de 17 pines de CAZN proporciona una solución compacta de alta densidad para sistemas de automatización complejos y aplicaciones robóticas.

Seleccione el nivel de protección según el entorno operativo

El entorno operativo determina directamente el nivel de protección requerido, el material de la carcasa y el rendimiento de sellado del conector.

Para entornos industriales estándar, la protección IP67 suele ser suficiente. Los conectores estándar CAZN M5, M8 y M12 brindan protección confiable contra el polvo y resistencia contra la inmersión temporal en agua, lo que los hace adecuados para automatización industrial, robótica y equipos de fabricación en general.

Para aplicaciones expuestas a humedad continua o condiciones exteriores, se recomienda protección IP68. Los conectores CAZN M14, M16 y M23 admiten protección IP68 y son adecuados para entornos exigentes como sistemas fotovoltaicos, equipos de control exterior e instalaciones industriales húmedas. Estos productos han demostrado un rendimiento confiable en condiciones difíciles, con tasas de falla anuales tan bajas como 0,02 % en aplicaciones verificadas.

Para entornos que requieren limpieza frecuente a alta presión, como procesamiento de alimentos y equipos médicos, se requieren conectores con protección IP69K. Los conectores CAZN M16 y M23 que admiten protección IP69K pueden soportar limpieza con agua a alta temperatura y alta presión mientras mantienen un rendimiento de sellado confiable.

En áreas con fuertes interferencias electromagnéticas, como servosistemas, equipos ferroviarios y entornos de automatización industrial, los conectores con estructuras de blindaje de 360° son esenciales. Los conectores con codificación X CAZN M23 y M12 utilizan tecnología de blindaje metálico completo para reducir la interferencia electromagnética y mantener un rendimiento estable de transmisión de datos y energía.

La selección del nivel de protección siempre debe coincidir con el entorno de aplicación real. El uso de un conector IP67 en una aplicación que requiere IP68 puede provocar la penetración de agua y fallos eléctricos. Además del diseño del conector, los materiales de sellado y los procesos de instalación también afectan el rendimiento general de la protección. CAZN ofrece servicios de pruebas personalizados, que incluyen pruebas de ciclos de inserción y extracción, pruebas de vibración y pruebas de niebla salina, con datos de verificación de terceros disponibles en un plazo de 24 horas.

Guía de selección rápida de conectores de la serie CAZN M

Para una selección más fácil, los principios básicos se pueden resumir de la siguiente manera:

El espacio de instalación pequeño requiere tamaños M más pequeños, mientras que las aplicaciones de mayor corriente requieren conectores más grandes. Las aplicaciones de señal deben seleccionarse según la cantidad de contactos, mientras que los entornos hostiles requieren niveles de protección IP adecuados.

Para la automatización industrial general, M12 es la opción más común.

Para servomotores y sistemas de movimiento, M23 proporciona una integración confiable de señales y energía.

Para comunicaciones industriales de alta velocidad, los conectores M12 con codificación X ofrecen un rendimiento de datos avanzado.

Para equipos eléctricos de servicio pesado, M40 proporciona la máxima capacidad de corriente.

Con certificaciones integrales y soporte de ingeniería, CAZN ayuda a los clientes a lograr una conectividad industrial confiable y eficiente.

Consideraciones importantes para la selección de codificación del conector M12

Los conectores M12 están disponibles en diferentes tipos de codificación, incluida la codificación A, B, D y X. Cada estructura de codificación tiene un diseño mecánico único, lo que significa que no se pueden conectar diferentes tipos de codificación de forma intercambiable.

Antes de seleccionar un conector M12, se deben confirmar la interfaz del equipo y los requisitos de comunicación.

Los conectores M12 con codificación A se utilizan habitualmente para sensores y transmisión de señales estándar. Los conectores CAZN M12 con codificación A admiten de 2 a 17 contactos, lo que los hace adecuados para diversas aplicaciones de automatización industrial.

Los conectores M12 con codificación B están diseñados principalmente para sistemas de comunicación de bus de campo como PROFIBUS, lo que garantiza una transmisión de red industrial estable.

Los conectores M12 con codificación D están optimizados para Ethernet industrial de 100 Mbps y admiten protocolos de comunicación en tiempo real, incluidos EtherCAT y PROFINET.

Los conectores M12 con codificación X están diseñados para transmisión de datos de alta velocidad de hasta 10 Gbps y cumplen con IEC 61076-2-109. Se utilizan ampliamente en sistemas de visión industriales, equipos de inspección de alta velocidad y aplicaciones avanzadas de adquisición de datos.

Seleccionar el tipo de codificación incorrecto puede provocar incompatibilidad en la instalación o un rendimiento de comunicación insuficiente. CAZN brinda soporte técnico profesional y servicios de prueba de muestras para ayudar a los clientes a confirmar la configuración correcta del conector antes de la producción.

Conclusión

Los conectores CAZN serie M proporcionan una cartera completa de conectividad industrial, que cubre aplicaciones desde conexiones de señal M5 en miniatura hasta sistemas industriales M40 de alta potencia. Mediante una selección precisa de productos basada en el espacio de instalación, los requisitos de transmisión y las condiciones ambientales, los clientes pueden lograr una mayor confiabilidad del equipo, una vida útil más larga y costos de mantenimiento reducidos.

Con una instalación de fabricación de 20.000 m², una capacidad de producción anual que supera los 5 millones de unidades y la certificación IATF 16949, CAZN ha establecido sólidas capacidades de fabricación y ventajas técnicas en el mercado de conectores industriales. Los productos estándar se pueden enviar en un plazo de 48 horas, mientras que las soluciones personalizadas se pueden entregar en un plazo de 7 días. Con más del 70% de clientes habituales, CAZN continúa brindando soluciones de conexión confiables para aplicaciones industriales globales.

Para asistencia profesional en la selección de conectores, consultas sobre aplicaciones o pruebas de muestras, el equipo técnico de CAZN ofrece soluciones personalizadas para ayudar a los clientes a lograr el diseño de conexión óptimo para sus equipos.
