CAZN | Cómo seleccionar conectores M8 para aplicaciones IO-Link

Características principales del producto de los conectores M8

El conector M8 es un conector circular industrial en miniatura diseñado según la norma internacional IEC 61076-2-104. Desarrollados para aplicaciones de automatización industrial donde el espacio de instalación es limitado y se requiere adquisición de señales distribuidas, los conectores M8 se utilizan ampliamente con módulos de E/S remotas, sensores compactos y actuadores pequeños.

Características estructurales

La rosca M8×1.0 proporciona un factor de forma compacto adecuado para espacios de instalación reducidos y puertos de E/S remotas de alta densidad.

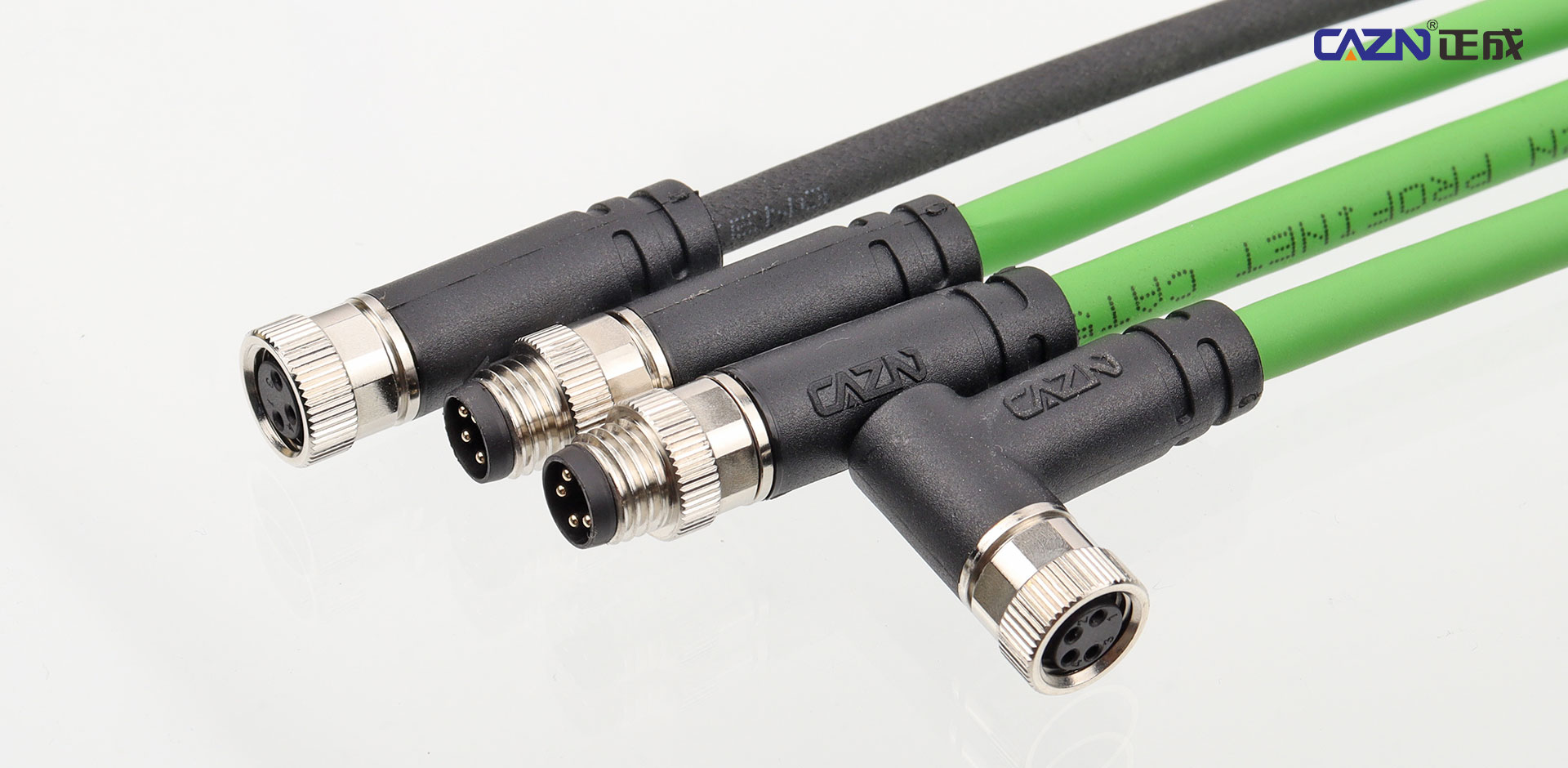

Están disponibles versiones rectas y en ángulo recto, con funciones de codificación para evitar una inserción incorrecta y bloqueo roscado para mejorar la resistencia a las vibraciones y evitar el aflojamiento.

Rendimiento eléctrico

Los conectores M8 normalmente admiten un voltaje nominal de 50 V CA/60 V CC y una corriente máxima de 3 A, lo que los hace adecuados para el suministro de energía de sensores industriales de 24 V y la transmisión de señales.

Los contactos chapados en oro proporcionan una baja resistencia de contacto y una pérdida de señal reducida, mientras que la vida útil del ciclo de acoplamiento puede alcanzar ≥500 ciclos.

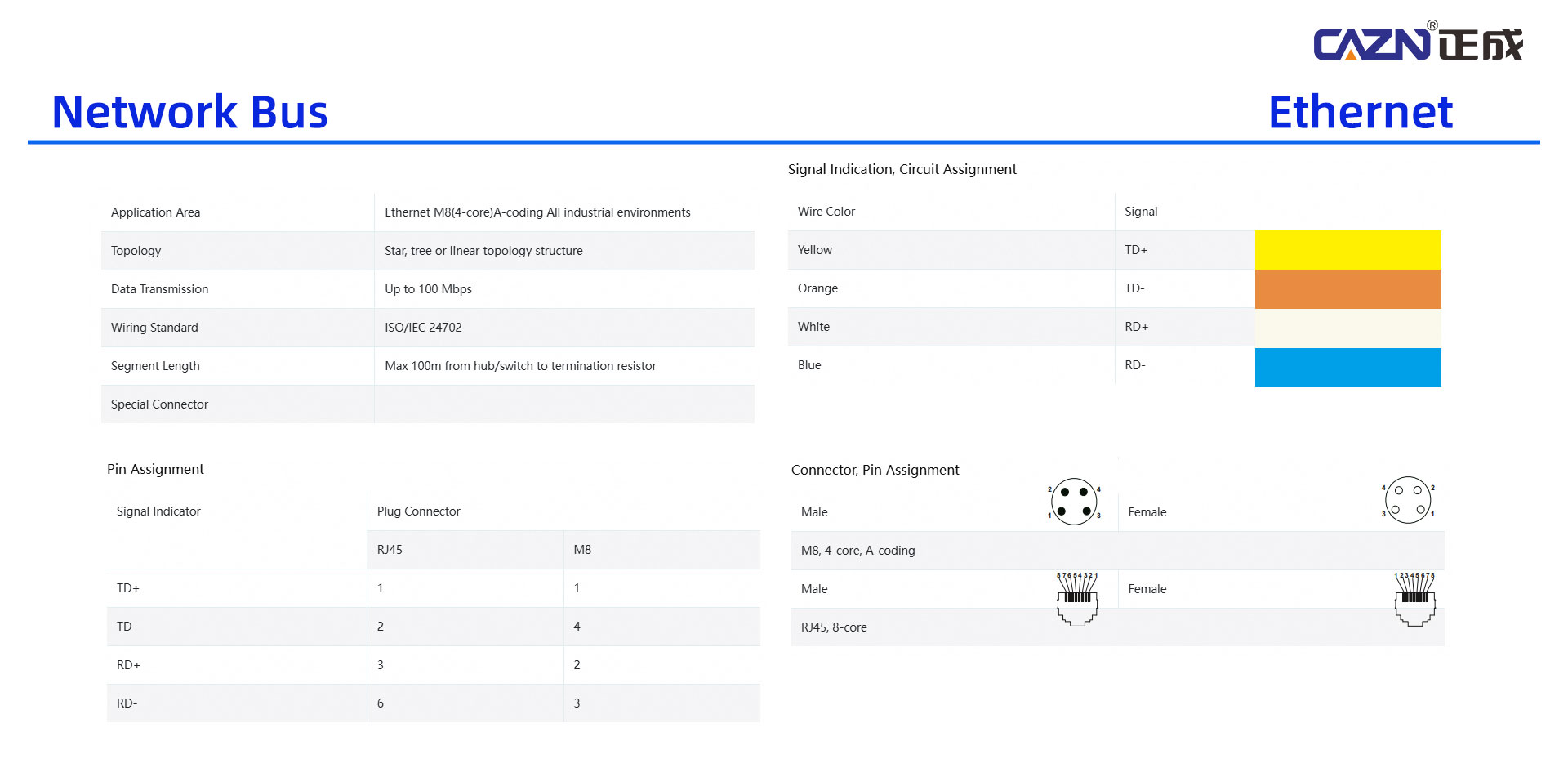

Las configuraciones de pines incluyen versiones de 2, 3, 4, 5 y 8 pines, con codificación A, B y D disponibles para diferentes aplicaciones de sensores, bus de campo y Ethernet.

Protección y desempeño ambiental

El nivel de protección estándar suele ser IP67, lo que brinda protección contra el polvo, la entrada de agua, la contaminación por aceite y la condensación.

Los conectores están diseñados para resistir vibraciones y golpes mecánicos, lo que los hace adecuados para entornos operativos dinámicos, como líneas de producción y sistemas robóticos.

Los materiales de la carcasa incluyen latón niquelado y plásticos de ingeniería, lo que proporciona resistencia a la corrosión y al desgaste mecánico.

Opciones de cables

Las cubiertas de los cables se pueden seleccionar entre PVC, PUR y materiales retardantes de llama libres de halógenos según la aplicación.

Los cables PUR brindan flexibilidad y resistencia superiores a la flexión y el arrastre repetidos, lo que los hace particularmente adecuados para equipos en movimiento y aplicaciones dinámicas de enrutamiento de cables.

Instalación y mantenimiento

La conexión rápida roscada simplifica la instalación en campo sin complicadas operaciones de soldadura o pelado.

El diseño independiente plug-and-play permite reemplazar puntos de conexión individuales cuando ocurren fallas sin modificar todo el sistema de cableado.

Según los estándares internacionales, los conectores M8 se pueden integrar ampliamente con sistemas de E/S remotas, interruptores de proximidad, sensores fotoeléctricos y otros dispositivos de automatización industrial de diferentes marcas.

Conectores circulares industriales M8 frente a M12

Cómo seleccionar conectores M8 para IO-Link

La selección de conectores M8 para aplicaciones IO-Link requiere la consideración de tres dimensiones clave: características del protocolo, especificaciones de hardware y condiciones de funcionamiento. El conector, el cable, el módulo de E/S y la estación maestra deben considerarse como un sistema de conexión completo.

Haga coincidir la configuración y codificación del PIN

Para aplicaciones IO-Link, se debe seleccionar un conector M8 con codificación A para cumplir con los requisitos pertinentes de IEC 61076-2-104.

Se requiere una configuración de 4 pines para la conectividad de dispositivos IO-Link estándar. La asignación típica de pines es:

Pin 1: fuente de alimentación de 24 V+

Pin 3: 0V

Pin 4: canal de comunicación bidireccional C/Q

Pin 2: E/S auxiliar o no utilizado, según la configuración del dispositivo

Un conector M8 de 3 pines no puede proporcionar la conexión IO-Link estándar completa requerida para alimentación y comunicación bidireccional.

Para compatibilidad eléctrica, el conector debe admitir al menos 60 V CC y 3 A, con una resistencia de contacto de ≤10 mΩ, lo que proporciona un margen suficiente para los sensores IO-Link de 24 V y sus requisitos de comunicación.

Seleccione el método de conexión según el entorno de cableado

Para cableado personalizado en campo, se puede preferir una versión con terminal de tornillo sin soldadura o con abrazadera de tornillo. No requiere equipo de engarzado especializado y permite cortar y terminar los cables directamente en el sitio de instalación, lo que lo hace adecuado para sistemas de clasificación logística y líneas de soldadura para automóviles.

Para cableado de producción estandarizado de gran volumen, los conjuntos de cables moldeados por inyección premoldeados generalmente son preferibles porque la construcción integrada proporciona un rendimiento de sellado más consistente y simplifica la preparación de cables a gran escala.

La geometría del conector también debe coincidir con el espacio de instalación disponible.

Para aplicaciones con espacio libre suficiente y enrutamiento de cables sencillo, un conector M8 recto proporciona una instalación sencilla y un acceso de acoplamiento conveniente.

Para sensores densamente instalados o espacios confinados, un conector M8 en ángulo recto de 90° puede reducir la profundidad de instalación y ayudar a evitar que el cable se doble excesivamente.

Haga coincidir los materiales de protección y cables con el medio ambiente

Para aplicaciones industriales estándar, generalmente es apropiado un conector M8 con una clasificación de protección de acoplamiento IP67.

Para líneas de soldadura de automóviles y otros entornos expuestos a aceite, salpicaduras de soldadura, vibraciones y fluctuaciones de temperatura, un cable con cubierta de PUR combinado con un conector M8 de acero inoxidable proporciona una resistencia mejorada al aceite, la tensión mecánica y la exposición ambiental.

Para aplicaciones exigentes, un rango de temperatura de trabajo de aproximadamente -40 °C a +80 °C puede proporcionar una ventana de funcionamiento adecuada para equipos exteriores, líneas de producción de automóviles y otros entornos de temperatura variable.

Integre conectores M8 con módulos de E/S IO-Link

La selección del conector no debe considerarse independientemente del maestro IO-Link o del módulo de E/S distribuidas.

Si un módulo de E/S distribuidas utiliza puertos M12 con codificación A, como ciertos sistemas de E/S distribuidas IP67, no se puede conectar directamente un conector M8. Se requiere un cable adaptador M8 a M12 para completar la transición de la señal.

Para módulos de E/S compactos IP20 instalados dentro de gabinetes de control y equipados con puertos M8, los conectores M8 se pueden conectar directamente. Dado que el entorno del gabinete normalmente está seco y protegido, un conector IP20 puede proporcionar una solución más rentable que un producto con clasificación IP67 para exteriores.

Cuando se utilizan cajas de distribución de sensores IO-Link, la cantidad de puertos M8 debe coincidir con la densidad de sensores requerida. Las cajas de distribución M8 de 4 y 8 puertos pueden conectar múltiples sensores localmente, mientras que las señales agregadas se transmiten a través de una conexión de bus M12 al maestro IO-Link.

Selección típica de aplicaciones IO-Link

Para las fotocélulas IO-Link en máquinas clasificadoras logísticas se puede seleccionar un conector en ángulo recto con abrazadera roscada M8 de 4 hilos. El cable puede pasarse a través de un tubo protector y terminarse en el sitio, mientras que el cuarto conductor proporciona el canal de comunicación bidireccional C/Q requerido por IO-Link.

Para sensores de proximidad IO-Link en líneas de soldadura de automóviles, se puede combinar un conector M8 de 4 núcleos con un cable PUR resistente al aceite con la estructura de bloqueo antivibración y antiaflojamiento CAZN. Esta configuración está diseñada para resistir salpicaduras de soldadura, contaminación de aceite y vibraciones continuas de alta frecuencia, lo que reduce el riesgo de fallas en las conexiones causadas por aflojamiento mecánico.

Para módulos IO-Link compactos dentro de gabinetes de control, un conector M8 recto de 4 núcleos con clasificación IP20 con cableado de terminal de resorte puede proporcionar una solución económica para entornos secos y protegidos.

CAZN: Conexión del hardware M8 con la digitalización industrial

La competitividad subyacente de la automatización industrial suele estar determinada por interfaces de conexión aparentemente pequeñas.

Desde la innovación estructural antivibración y antiaflojamiento de los conectores M8 hasta la implementación de la comunicación digital IO-Link en todo el sistema, CAZN se centra en las condiciones operativas industriales del mundo real e integra los principios de estabilidad, confiabilidad y trazabilidad en cada contacto, hilo y proceso de validación.

CAZN no se limita a comparar el rendimiento básico con el de marcas internacionales. El objetivo es proporcionar a los clientes industriales soluciones de conexión que se adapten mejor a los entornos de producción locales y sean más rentables en condiciones operativas de alta carga, alta vibración y amplia temperatura.

Al mejorar continuamente la compatibilidad entre el hardware del conector M8 y la tecnología de comunicación IO-Link, CAZN tiene como objetivo hacer de cada punto de conexión de sensores un punto de entrada de datos confiable para la digitalización industrial, ayudando a los clientes a mejorar la eficiencia operativa, reducir costos y fortalecer la independencia de la cadena de suministro.
