HA-016 conexión por tornillo HA-016-M

Conector de servicio pesado - Inserto, Serie: Serie HA, Tipo de pin: macho, Método de cableado: tipo tornillo, Número de núcleos: 16 puntaje, Certificación: CE RoHS,

CONSULTA

DESCARGAR

Información del producto

MECHANICAL PARAMETERS

Parámetros técnicos

Especificación:	DIN EN 60 664 / DIN EN 61 984
Corriente nominal:	10A
Tensión nominal relativa:	230V/250V
Tensión nominal entre fases:	400V
Tensión de pulso nominal:	4kV
Grado de contaminación:	3
Tensión nominal según UL/CSA:	600V
Resistencia de aislamiento:	≥1010Ω
Material:	Policarbonato/aleación de cobre
Rango de temperatura de funcionamiento:	-40℃~+125℃
Grado retardante de llama:	V0
Tiempos desconectables:	≥500
Tratamiento superficial:	Chapado en oro duro/chapado en plata dura
Resistencia de contacto:	≤1mΩ
Especificación del cable (AWG):	1,0-2,5 mm2 (18-14)
Momento de apriete:	0,25 Nm

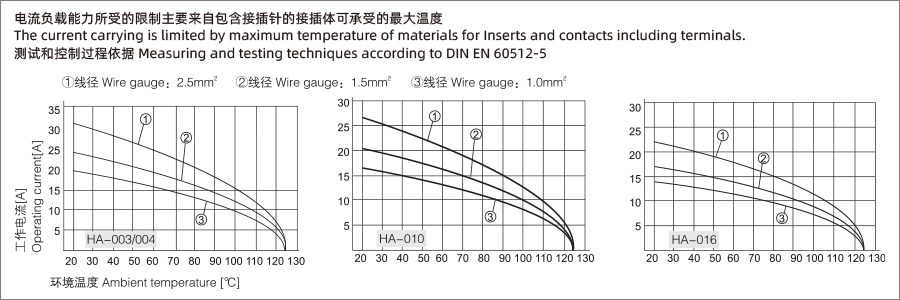

Capacidad de carga actual

Diagrama electrico

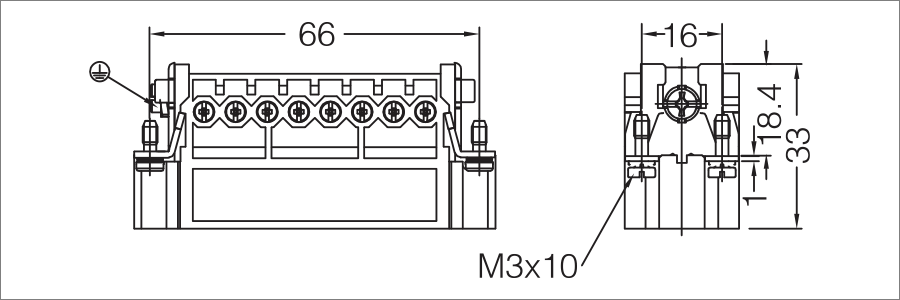

Dimensiones

Pedido de productos

TIPO	NOMBRE	Votaje clasificado	Corriente nominal	Número de contactos	CARGAR 3D	CARGAR 2D
HA-016-M	HA Inserto pequeño Tornillo 16+PE macho	230V	16A	16+PE
HA-016-F	HA Inserto pequeño Tornillo 16+PE Hembra	230V	16A	16+PE

Descargas

Catálogo de productos	CAZN-Manual de selección de productos estándar europeo
Manual del conector de la válvula proporcional CAZN	Vista
Manual del conector del sensor de vibración CAZN Zhengcheng	Vista
CAZN Zhengcheng - Manual de selección de servicio pesado - H2023-2	Vista
Folleto de selección de conectores impermeables de plástico CAZN Zhengcheng-E2024-1	Vista
Manual de selección de series autoblocantes push-pull de CAZN Zhengcheng T2023-2	Vista
Folleto de selección de conectores estándar europeo CAZN Zhengcheng-M2023-2	Vista
CAZN Zhengcheng-RJ45 Enchufe de señal de red industrial-2023-2	Vista
Conector especial CAZN Zhengcheng NMEA-N2023-1	Vista
Conector estándar americano CAZN Zhengcheng-26482-MD2023-1	Vista
CAZN-RJ45 Enchufe de señal de red industrial-2023-2-Versión en inglés	Vista
CAZN-Conector dedicado válvula proporcional 23-1-Versión inglesa	Vista
CAZN-Conectores para Sensores de Vibraciones 23-1-Versión inglesa	Vista

CONTÁCTENOS PARA OBTENER MUESTRAS DE CONECTORES GRATUITAS

Los productos regulares pueden proporcionar algunas muestras gratuitas para realizar pruebas de acuerdo con sus necesidades
y también pueden proporcionar especificaciones y materiales personalizados de acuerdo con sus necesidades especiales.

Contáctenos

SOLUCIONES RELACIONADAS

PRODUCTOS RELACIONADOS

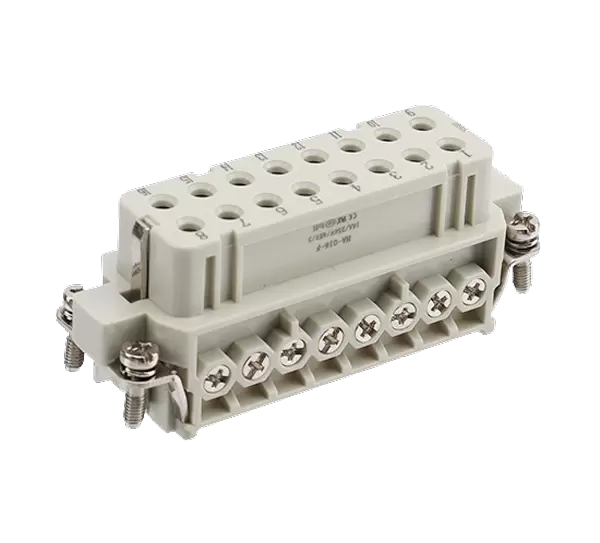

HA-016 conexión por tornillo HA-016-F
