HA-016 conexión por tornillo HA-016-M
APRENDE MÁS
Casa / Productos / Conector resistente / Inserciones / HA-016 conexión por tornillo HA-016-F
Inserciones
Información del producto
MECHANICAL PARAMETERS
Parámetros técnicos
| Especificación: | DIN EN 60 664 / DIN EN 61 984 |
| Corriente nominal: | 10A |
| Tensión nominal relativa: | 230V/250V |
| Tensión nominal entre fases: | 400V |
| Tensión de pulso nominal: | 4kV |
| Grado de contaminación: | 3 |
| Tensión nominal según UL/CSA: | 600V |
| Resistencia de aislamiento: | ≥1010Ω |
| Material: | Policarbonato/aleación de cobre |
| Rango de temperatura de funcionamiento: | -40℃~+125℃ |
| Grado retardante de llama: | V0 |
| Tiempos desconectables: | ≥500 |
| Tratamiento superficial: | Chapado en oro duro/chapado en plata dura |
| Resistencia de contacto: | ≤1mΩ |
| Especificación del cable (AWG): | 1,0-2,5 mm2 (18-14) |
| Momento de apriete: | 0,25 Nm |

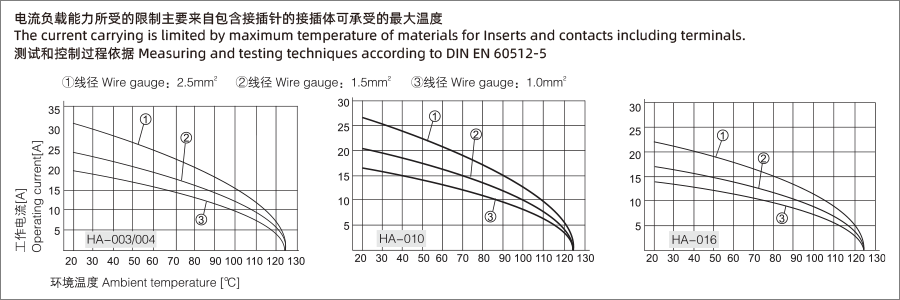

Capacidad de transporte actual
Diagrama electrico

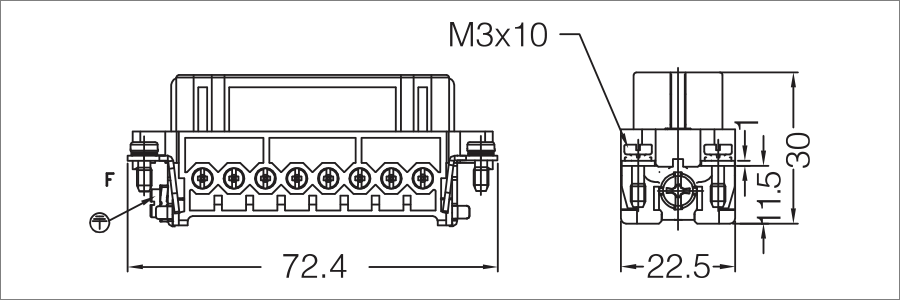

Dimensiones
Pedido de productos
TIPO | NOMBRE | Votaje clasificado | Corriente nominal | Número de contactos | CARGAR 3D | CARGAR 2D |
HA-016-M | HA Inserto pequeño Tornillo 16+PE macho | 230V | 16A | 16+PE | ||
HA-016-F | HA Inserto pequeño Tornillo 16+PE Hembra | 230V | 16A | 16+PE |
